什么是注意力机制

视觉注意力机制是人类视觉所特有的一种大脑信号处理机制，而深度学习中的注意力机制正是借鉴了人类视觉的注意力思维方式。一般来说，人类在观察外界环境时会迅速的扫描全景，然后根据大脑信号的处理快速的锁定重点关注的目标区域，最终形成注意力焦点。该机制可以帮助人类在有限的资源下，从大量无关背景区域中筛选出具有重要价值信息的目标区域，帮助人类更加高效的处理视觉信息。

1、Recurrent Models of Visual Attention

这种注意力机制拟在模拟人看东西的方式，例如从上到下或从左到右观察图像。因此，每次将一整张图片划分为多个区域，每次观察到的视野就是一个小区域，最终将所有的区域信息结合起来成为整体。

在这个模型中，基本模型是一个 recurrent neural network(RNN) ，按照时间顺序处理输入，一次在一张图像中处理不同的位置，逐渐的将这些部分的信息结合起来，来建立一个该场景的动态间隔表示。并非马上处理整张图像。在每一个步骤中，模型基于过去的信息和任务的需要选择下一个位置进行处理。这样就可以控制模型的参数和计算量，使之摆脱输入图像的大小的约束。这里和CNN有明显的不同。我们就是要描述这么一个端到端的优化序列，能够直接训练模型，最大化一个性能衡量，依赖于该模型在整个任务上所做的决策。

2、通道注意力机制：SENet

论文下载：paper-https://arxiv.org/abs/1709.01507
代码下载：github-https://github.com/hujie-frank/SENet

方法结构简单，其核心内容就是提出了SELayer，一种即插即用的模块，可以结合多种网络使用。

通道注意力机制，顾名思义就是给予特征图不同通道不同的权重系数，使之更注意那些重要的特征。

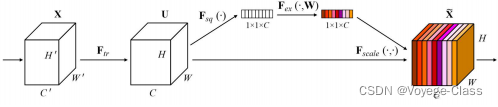

上图是SENet的结构图，图中的Ftr是传统的卷积结构，X和U是Ftr的输入(C’xH’xW’)和输出(CxHxW)。X通过一系列卷机即可变换通道数从C’为C。接下来再进行三个操作：Squeeze, Excitation, Reweight.

(1) 图中的Fsq(.)，也即Squeeze过程。目的是将得到的特征图U进行特征压缩，通过Global Average Pooling将每个通道特征图都变成了一个数，成就了全剧感受野的生成。此操作生成的特征图是1x1xC，和X，U的尺度一致。

(2) 图中的Fex(.)，也即Excitation过程。目的是学习特征通道之间的相关性，并融合各个通道的特征图信息。将(1) 中得到的输出z，先用W1乘以z，就是一个全连接层操作，然后再经过一个ReLU层，输出的维度不变；然后再和W2相乘，和W2相乘也是一个全连接层的过程，输出的维度就是1*1*C；最后再经过sigmoid函数，得到s。为什么要用两次全连接层？这是因为Squeeze得到的信息都是对于单个channel来说的，在这里是为了融合所有通道的特征图信息。

(3) 图中的Fscale(.)，也即Reweight过程。目的是通过控制scale的大小，把重要的特征增强，不重要的特征减弱，从而让需要的特征指向性更强。通过对卷积后的特征图进行处理，得到一个和通道数一样的一维向量作为每个通道的评价分数，然后将该分数分别施加到对应的通道上。

3、空间—通道混合注意力机制：CBAM

如 2、SENet通道注意力机制中所述，通道注意力旨在显示的建模出不同通道之间的相关性，通过网络学习的方式来自动获取到每个特征通道的重要程度，最后再为每个通道赋予不同的权重系数，从而来强化重要的特征抑制非重要的特征。

空间注意力由于将每个通道中的特征都做同等处理，忽略了通道间的信息交互；通道注意力则是将一个通道内的信息直接进行全局处理，容易忽略空间内的信息交互；混合注意力主要是共同结合了通道域、空间域等注意力的形式来形成一种更加综合的特征注意力方法。

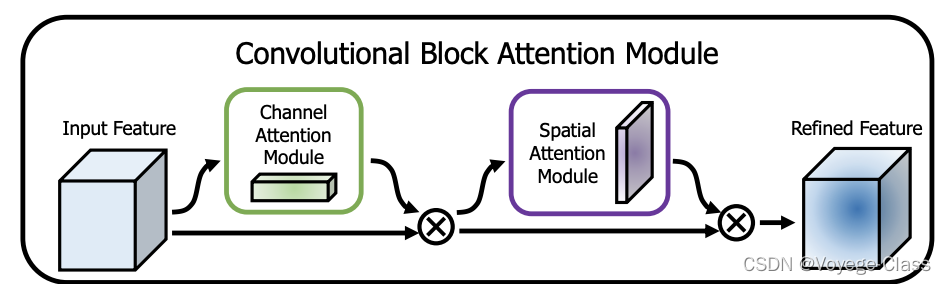

CBAM：Convolutional Block Attention Module结构图：

CBAM由（1）Channel Attention Module 和（2） Spatial Attention Module两个部分组成。

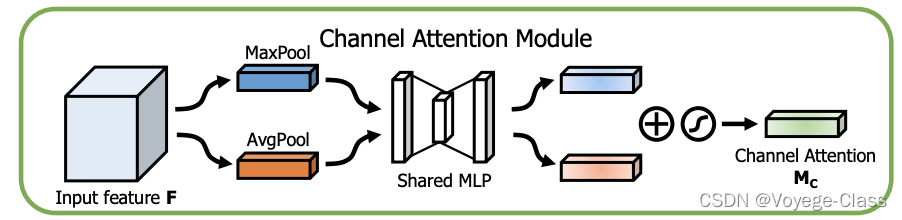

（1）Channel Attention Module 用于对每个通道进行检测，以寻找最应该关注的区域。输入是一个 H × W × C 的特征 F ，我们先分别进行一个空间的全局平均池化和最大池化得到两个 1 × 1 × C 的通道描述。接着，再将它们分别送入一个两层的神经网络，第一层神经元个数为 C/r ，激活函数为 Relu ，第二层神经元个数为 C 。这个两层的神经网络是共享的。然后，再将得到的两个特征相加后经过一个 Sigmoid 激活函数得到权重系数 Mc 。最后，拿权重系数和原来的特征 F 相乘即可得到缩放后的新特征。

对应的shu xue biao de

（2）Spatial Attention Module 用于关注哪里的特征是有意义的。给定一个 H×W×C 的特征 F'，我们先分别进行一个通道维度的平均池化和最大池化得到两个 H×W×1 的通道描述，并将这两个描述按照通道拼接在一起。然后，经过一个 7×7 的卷积层，激活函数为 Sigmoid，得到权重系数 Ms。最后，拿权重系数和特征 F' 相乘即可得到缩放后的新特征。

对应的数学表达式为：

4、自注意力机制：Non-local neural networks

其目的是为了减少对外部信息的依赖，尽可能地利用特征内部固有的信息进行注意力的交互。捕捉Long-range信息是必要的。在CNN中，其获得Long-range的方式是堆积卷积模块，来将多个小感受野扩大成大感受野。在RNN中，获得Long-range的方式需要依靠多步操作，是需要一定顺序的，无法捕捉较远位置的信息，理论上也不是Long-range。

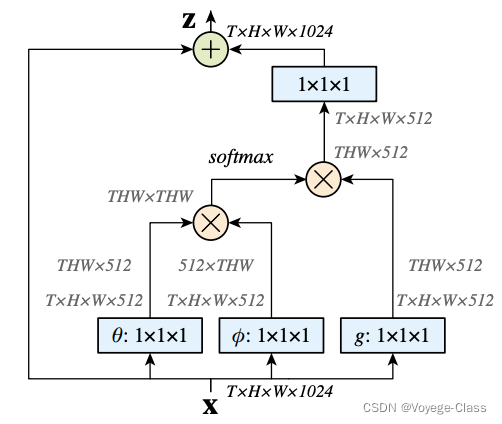

Non-local 本质就是去找特征图中给定一个像素点与其他像素点之间的关系，将这样的关系转化成像素点之间相关性权重系数，就可以知道注意力权重的分配。下面这张图是原文中的non-local 模块，如果不做任何介绍就不是很好理解，不过至少能看出来这里有个残差的过程：Z=x+something（注意力系数）。

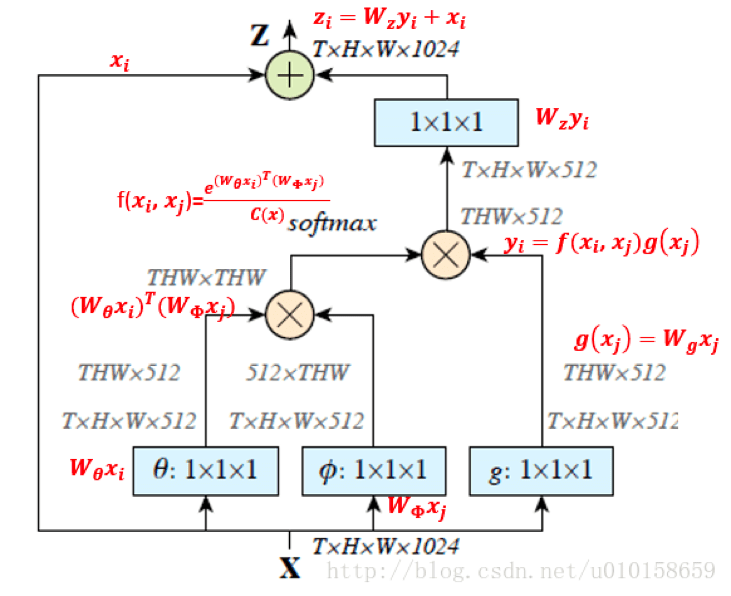

先看公式（1）： $x_i$ 特征图 $X$ 中的一个点， $x_j$ 是其他任意一个点。我们通过 $f(\cdot)$ 计算 $x_i$ 和 $x_j$ 之间的距离，然后乘以一个归一化系数 $\frac{1}{C(x)}$ 就可以得到两点之间的相关性值。最后再乘以一个权重系数 $g(\cdot)$ 就完成了整个注意力的计算方式。

值得注意的是，我们要弄清楚这三个函数 $\frac{1}{C(x)}$ ， $f(\cdot)$ ， $g(\cdot)$ 到底是什么。

刚刚说到 $f(\cdot)$ 是用来计算像素点距离，通常就是点积的方式。在原文中，作者拓展成 Embedded Gaussian，本质上还是没有变。只不过 $\theta(x_i) = W_{\theta}x_i, \indent \phi(x_j) = W_{\phi}x_j$ 。 $W_{\phi} W_{\theta}$ 都是学到的。
