Proteus仿真arduino uno + OLED图片显示

已于 2023-05-06 23:47:42 修改
阅读量5.4k 收藏 12
点赞数 3
分类专栏： Arduino应用笔记 51单片机+Proteus仿真实例开发指南 文章标签： proteus
于 2021-02-04 22:35:47 首次发布
本文为Perseverance52博主原创文章，未经博主允许，不得转载！
本文链接：https://blog.csdn.net/weixin_42880082/article/details/113665856
版权
Arduino应用笔记 同时被 2 个专栏收录
438 篇文章 1686 订阅 ¥19.90 ¥99.00
订阅专栏
51单片机+Proteus仿真实例开发指南
353 篇文章 2926 订阅 ¥19.90 ¥99.00
订阅专栏
本文介绍了如何在Proteus环境中仿真arduino uno与OLED显示器的配合工作，包括所需的库、注意事项、程序代码和仿真过程。特别提醒了在初次使用时可能需要修改宏定义，并提供了编译信息及仿真资源。
摘要由CSDN通过智能技术生成

Proteus仿真arduino uno + OLED显示

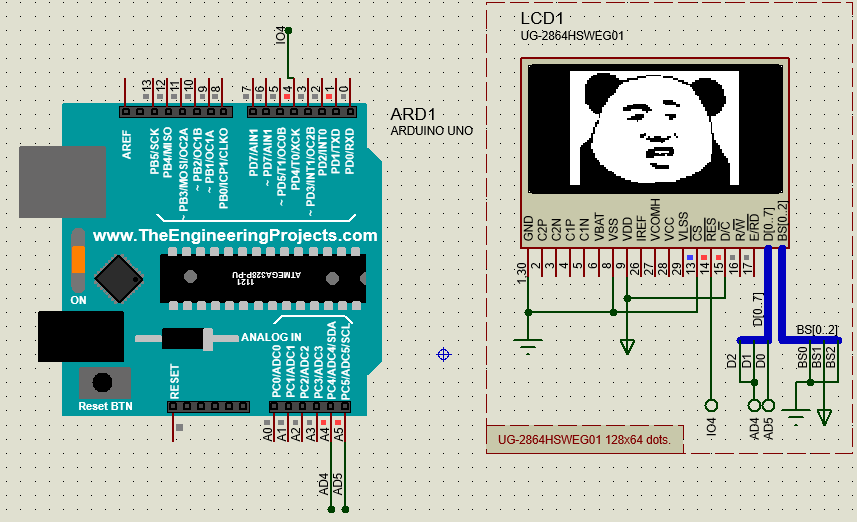

  • 🎞Proteus仿真图：

在这里插入图片描述

📑所需库

  • 🌿libraries\Adafruit_GFX_Library
  • 🌿Adafruit_BusIO
  • 🌿Adafruit_SSD1306

🏳‍🌈注意事项

  • 🌴首次安装Adafruit_SSD1306并使用，需要修改Adafruit_SSD1306.h宏定义：（默认选择的是128X32）
