Proteus仿真有源蜂鸣器始终不响原因及解决方法

注意这里讲的有源蜂鸣器驱动

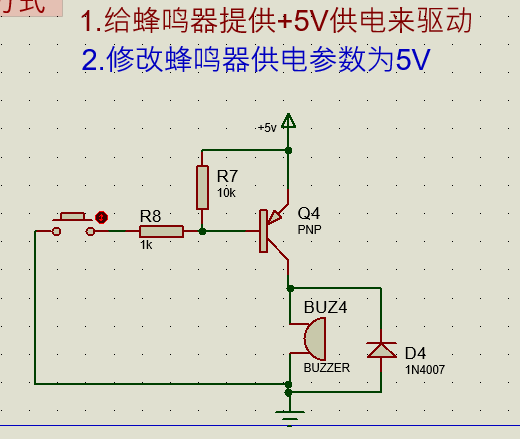

  • 采用PNP管驱动电路

采用低电平驱动方法
在这里插入图片描述

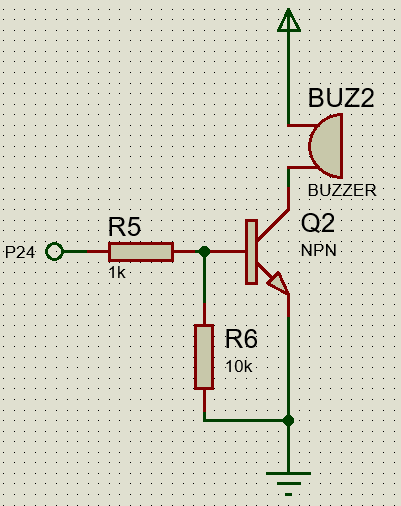

  • 采用NPN管驱动电路

采用高电平驱动方法

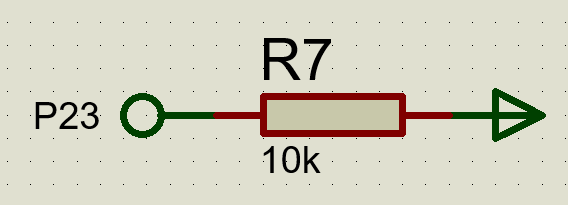

  • 驱动NPN驱动IO口可以接一个上拉电阻。（经测试，不接上拉电阻，也能鸣响）
    在这里插入图片描述
    在这里插入图片描述

使用蜂鸣器注意事项

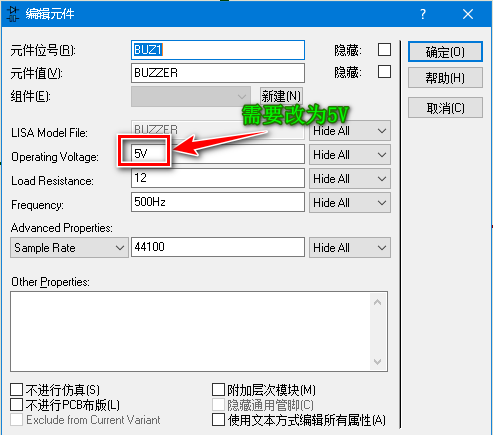

  • 蜂鸣器默认供电电压是12V需要改为5V供电，否则蜂鸣器仿真不响。
    在这里插入图片描述

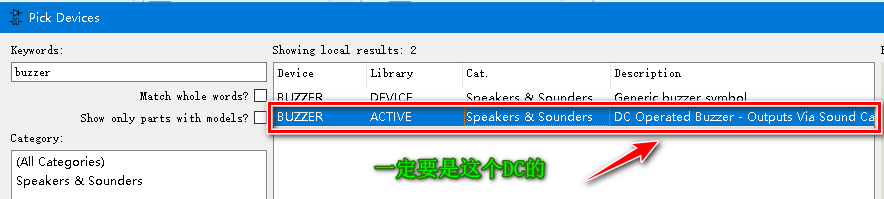

蜂鸣器选型

在这里插入图片描述

总结

  • NPN驱动有源蜂鸣器（有源蜂鸣器通电就发声）
    在这里插入图片描述

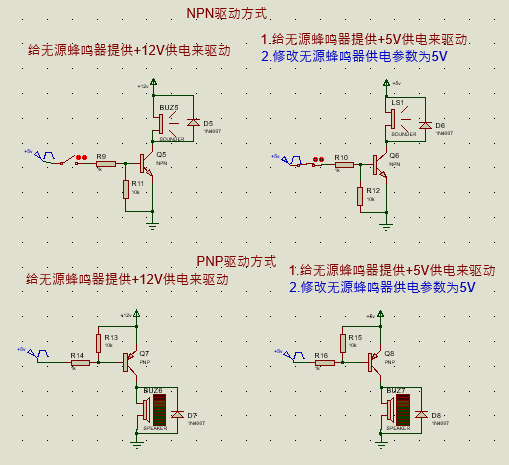

  • PNP驱动无源蜂鸣器（无源蜂鸣器给一定的频率才能发声）
    在这里插入图片描述

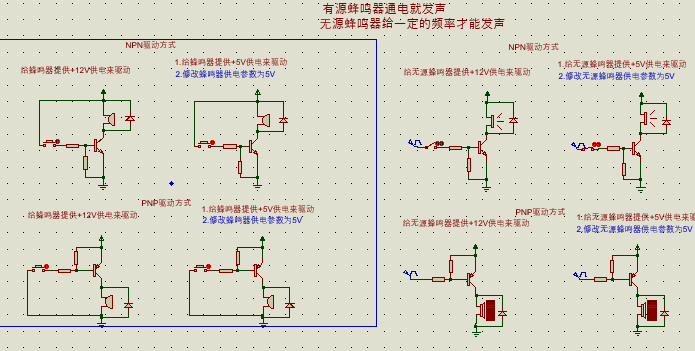

仿真文件

在这里插入图片描述

  • 仿真实验基于Proteus8.9平台进行
链接：https://pan.baidu.com/s/1PJ5DZFxCCvqmf3x98ldxGw
提取码：1pmy
