链传动运动仿真（motion分析）制作包含源文件

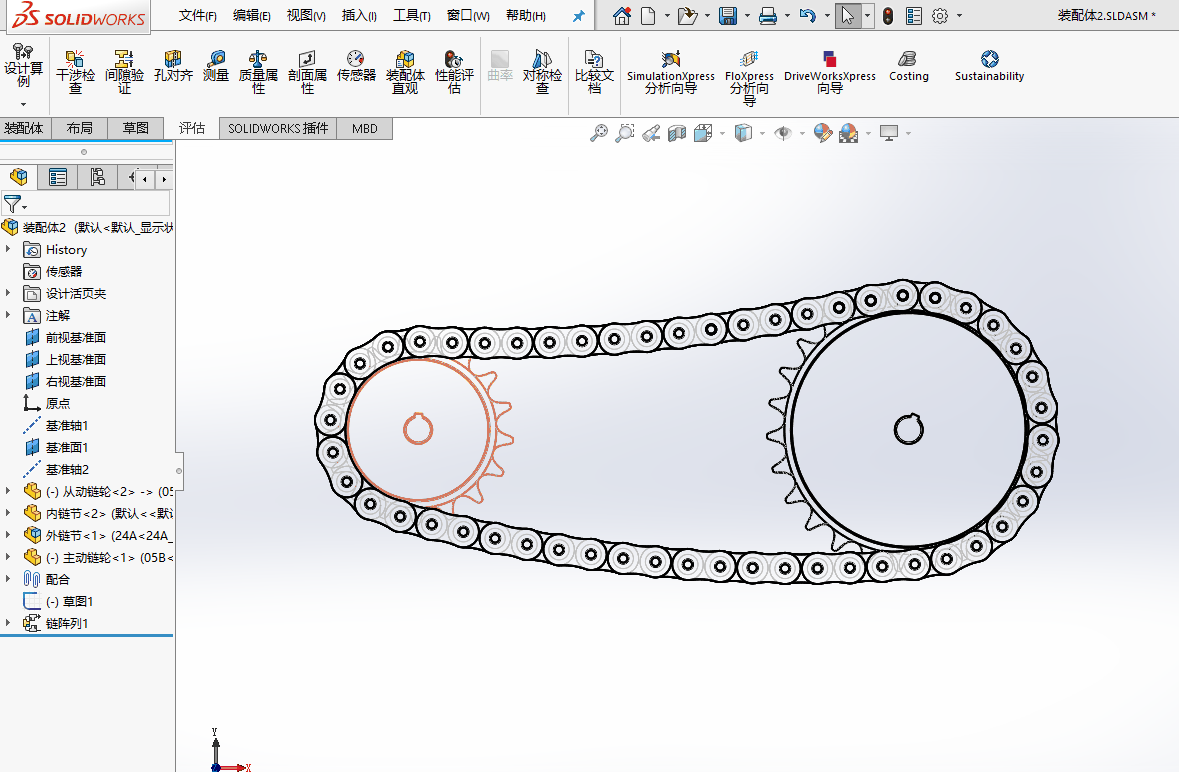

  • 基于SolidWorks2020版本制作。
    在这里插入图片描述
  • 制作过程参考：

链传动运动仿真（motion分析）SolidWorks制作过程

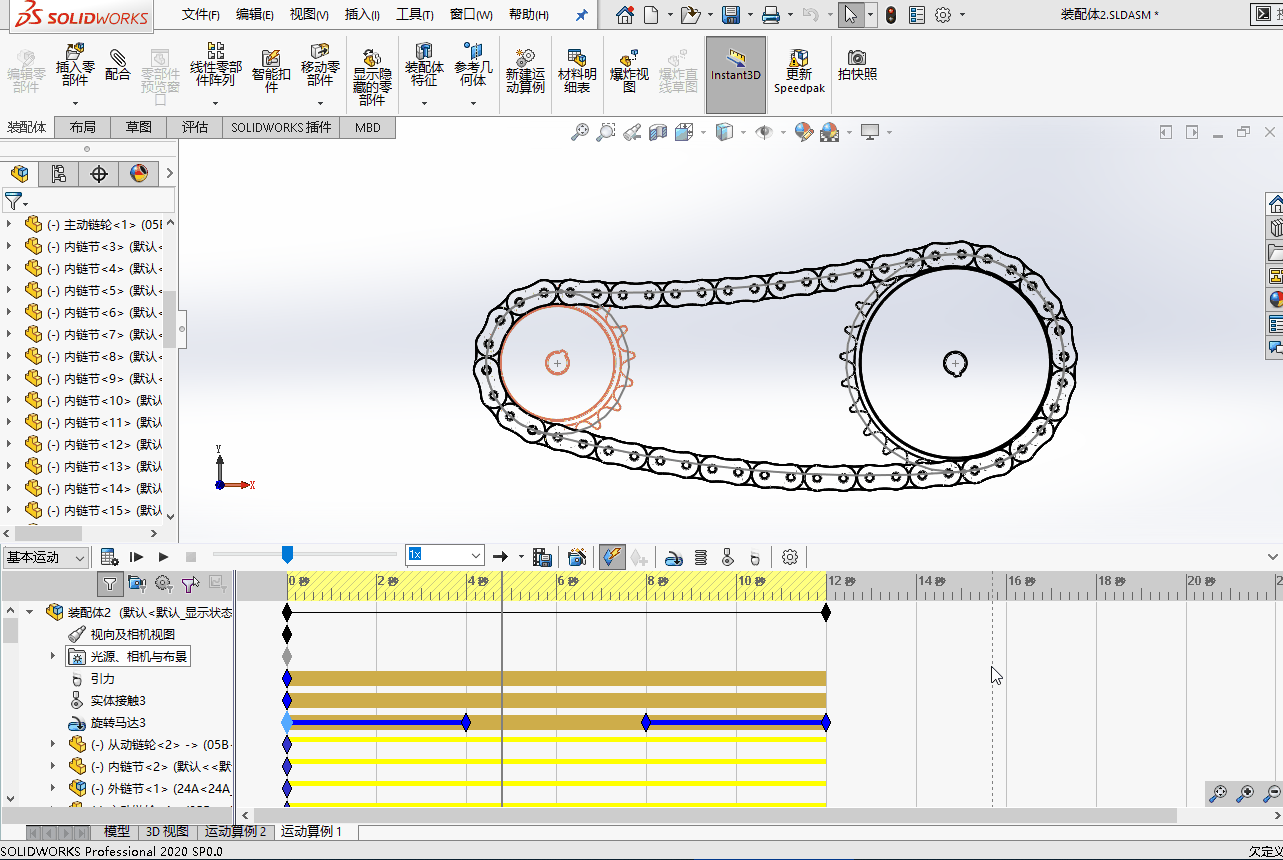

  • 制作后的仿真效果
    在这里插入图片描述

制作难点

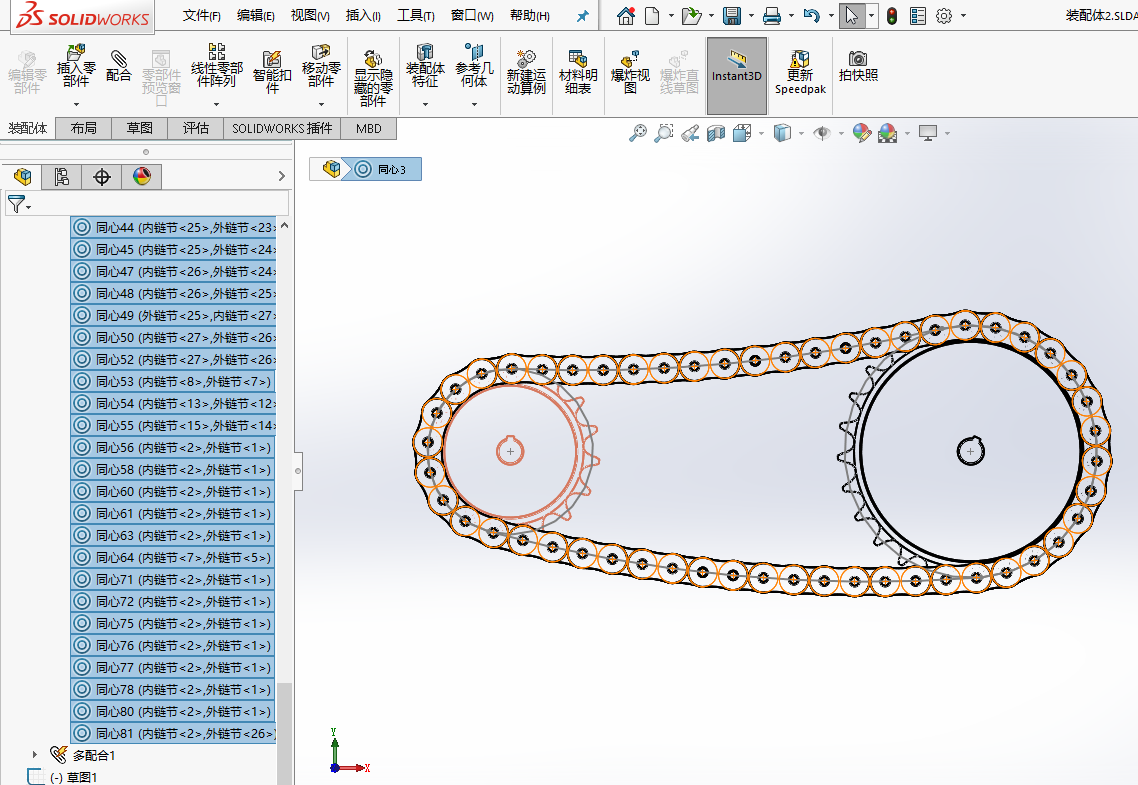

内链节之间的同心圆配合，最后一个配合完全是依赖手感慢慢调出来的，在此期间经历了无数次调整和软件未响应死掉。创作不易！！！请大家多多支持！！！您的关注和收藏是我分享最大的动力！！！

在这里插入图片描述

难点二

对于电脑配置高的，这一点不算什么，主要是我的电脑是10年的的电脑，运行的是SolidWorks2020软件。在调整主和从动齿轮无法同步更新，完全也是屏手感一点点，无数次尝试才调整好相切。

模型资源链接分享

链接：https://pan.baidu.com/s/1S4_vu_eWKCTM1L1YOeGBew
提取码：izmm
