Solidworks工程图转CAD映射配置指南

导出配置设置方法

在另存为dwg文件时弹出的映射配置选项里面进行直接配置

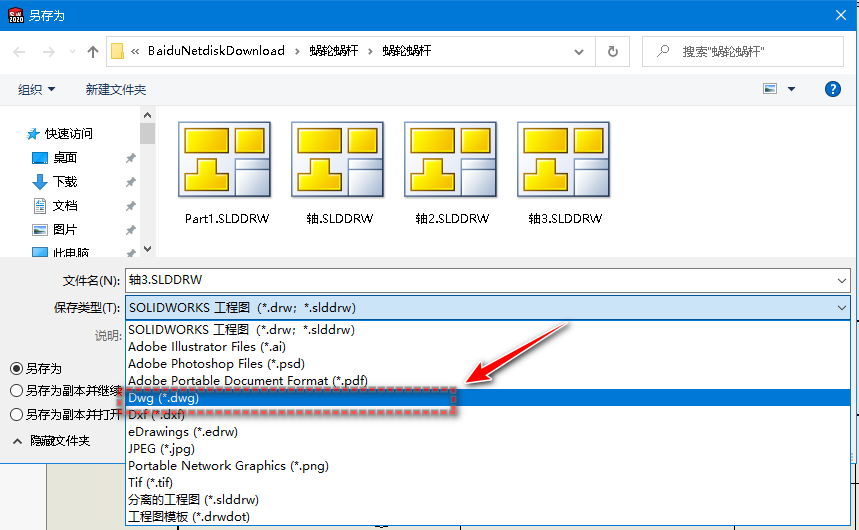

  • 将工程图直接另存为
    在这里插入图片描述

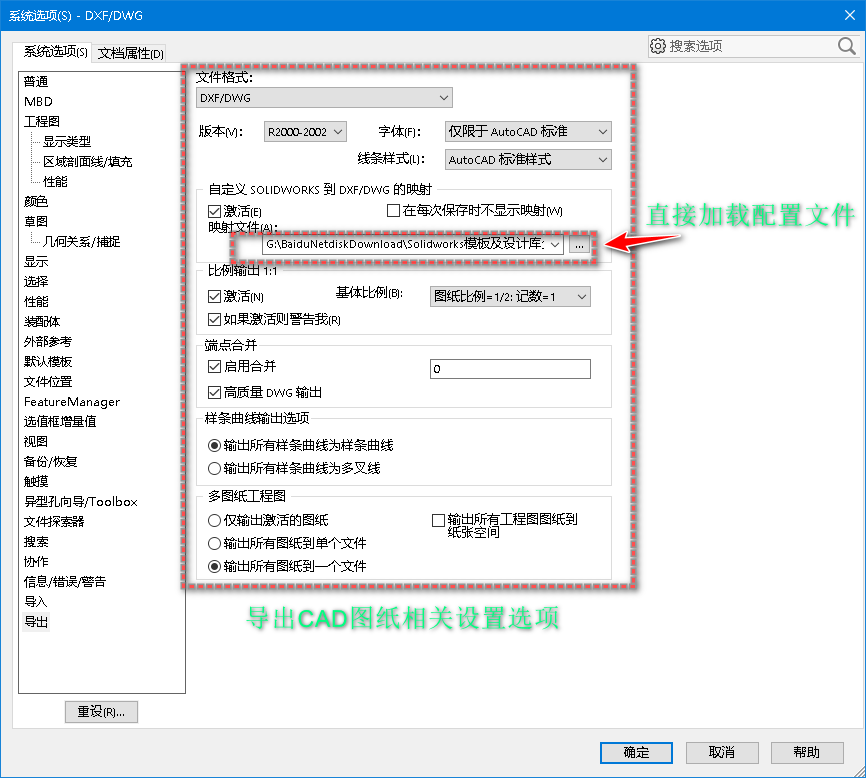

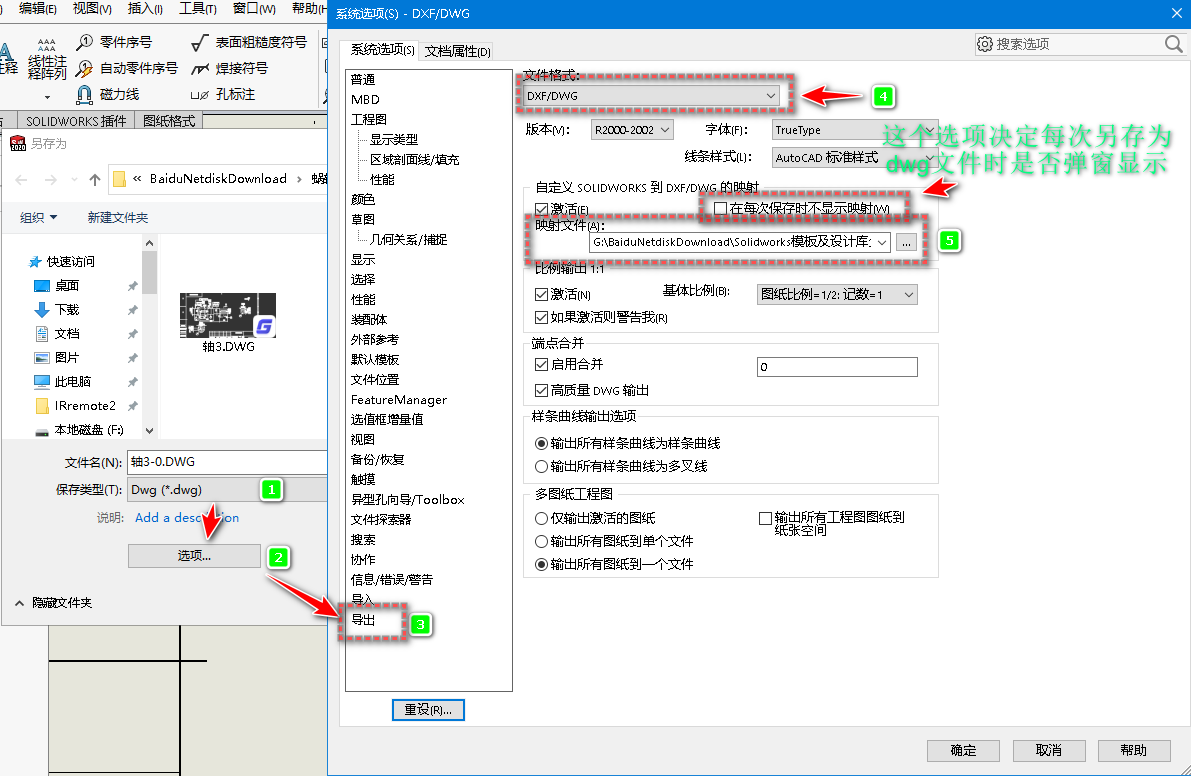

  • 在选项-弹出的对话框，默认定位到导出，选择类型格式为dxf/dwg，然后进行相关配置在这里插入图片描述

  • 映射模板文件，可以根据自定义进行设置，也可以直接导入配置

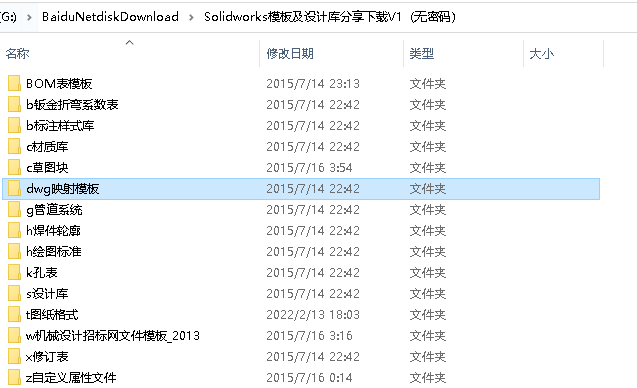

这里我直接选择直接导入配置模板。相关模板已经分享《Solidworks模板及设计库方便设计者调用》
在这里插入图片描述

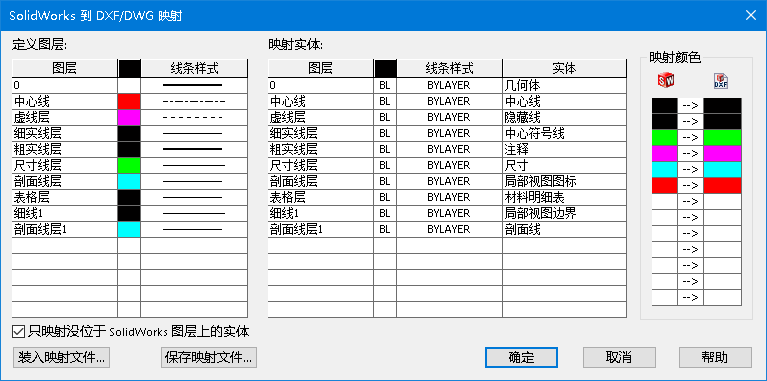

  • 如果是自定义进行配置以及调整，在下面的对话框中继续进行操作和设置
    在这里插入图片描述

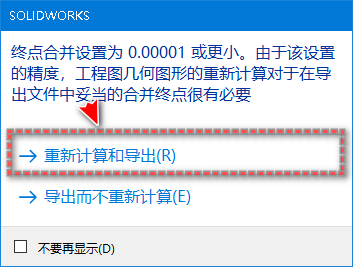

  • 选择“重新计算和导出”进入下一级设置
    在这里插入图片描述

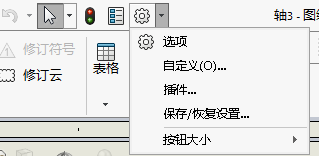

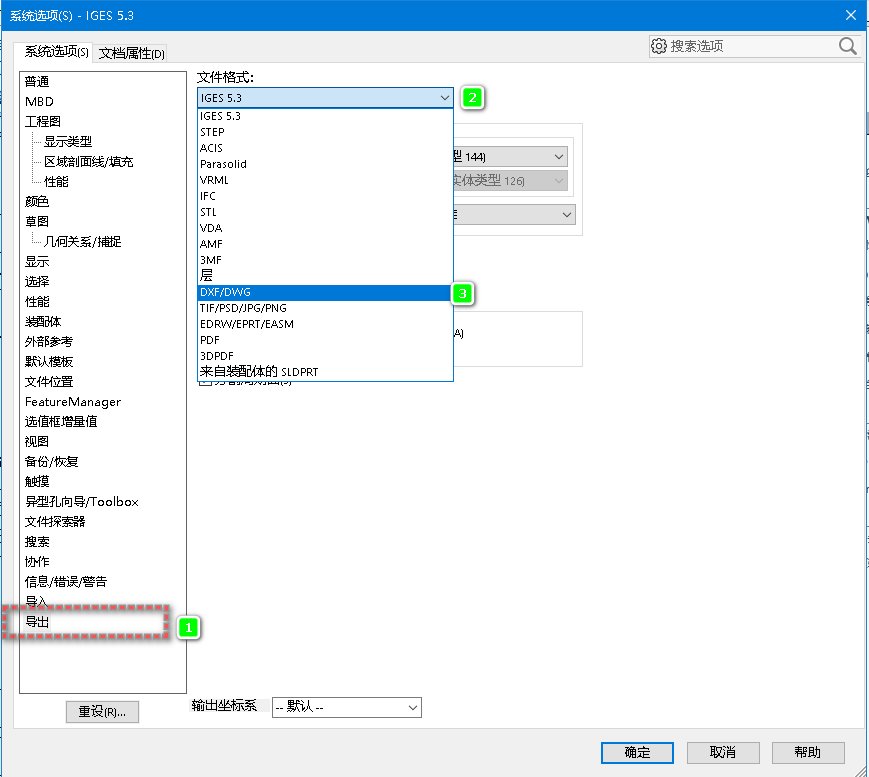

也可以在软件菜单上面找到选项，点击进入设置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
