Solidworks异型孔打孔失败原因分析

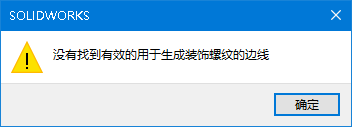

  • 在使用异型孔给钣金件打孔时，弹出下面的对话框没有找到有效的用于生成装饰螺纹的边线
    在这里插入图片描述
    在这里插入图片描述

原因分析

  • 底孔设置问题，按照正常的钻孔攻螺纹经验，一般材料攻M8的螺纹孔，先对其钻一个直径为6.8的底孔。可是SolidWorks如果先对其打6.8的底孔，就会弹出此错误。虽然特征能生成出来，但是不会生成应该要产生的螺纹线，将其改为6.7或6.7以下的都可以生成螺纹线特征。

打孔正常，但是螺纹线不显示设置方法

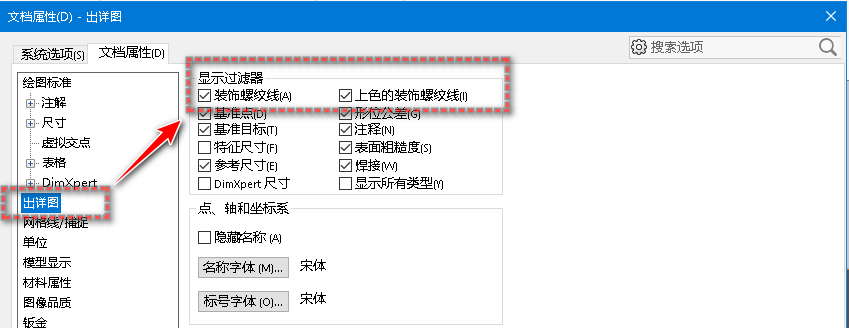

  • 在选项设置里面-文档属性-出详图
    在这里插入图片描述

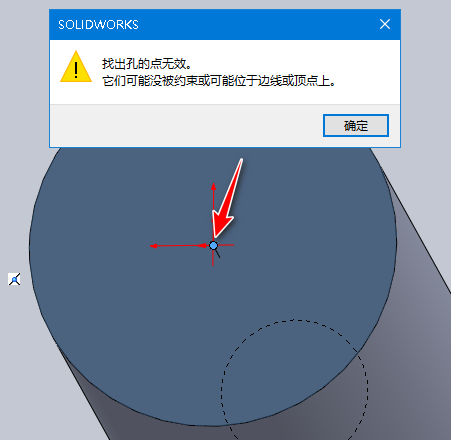

选择坐标原点为打孔中心点失败解决办法

在这里插入图片描述

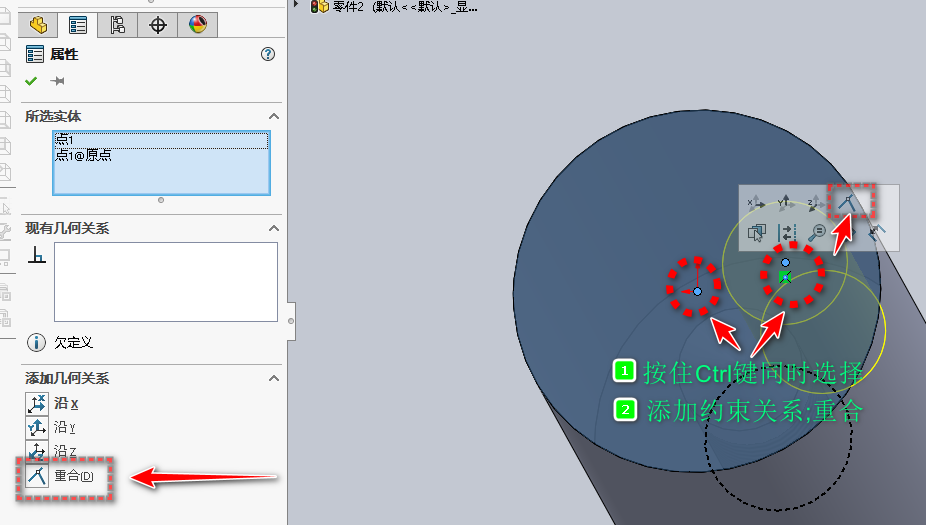

  • 操作方法： 在圆柱体端面上任意选择一个点，避开直接选择原地坐标。然后通过约束的方法，让点和原点坐标设置重合。

  • 在这里插入图片描述
