Solidworks输出1:1图纸DWG格式文件参数设置

Solidworks输出1:1图纸DWG格式文件参数设置

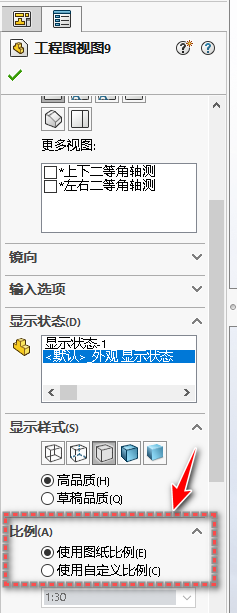

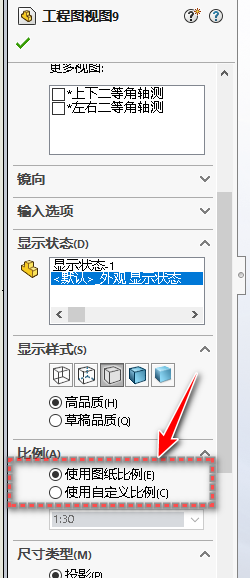

在工程图中，工程图视图采用图纸比例模式下，输出1:1

1. 点击菜单上的文件-另存为

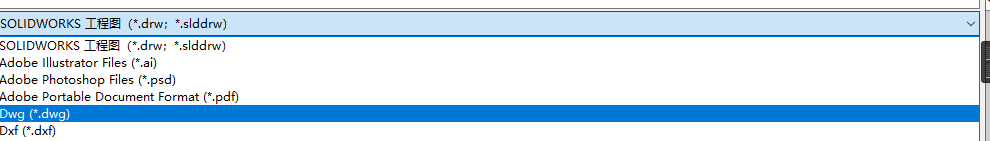

2. 选择dwg或者dxf格式

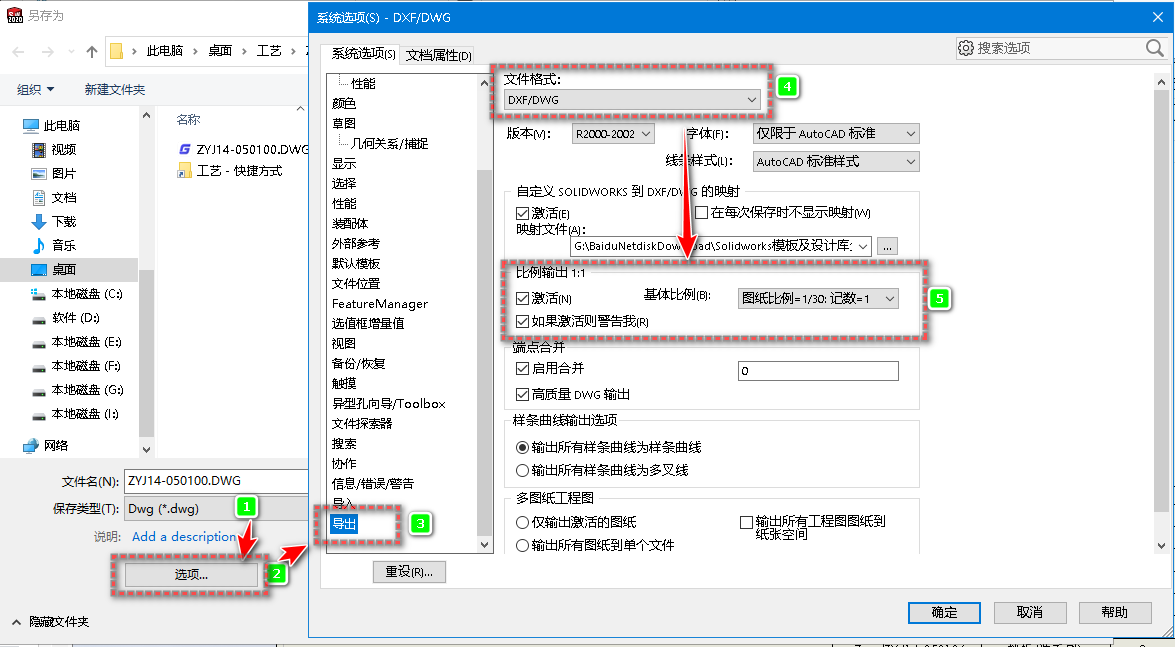

   3.输出时比例激活设置选项


在左侧 文件格式 栏中确保选中的是 DXF/DWG，然后在右侧的 比例输出1:1 中勾选 激活 前面的小方块，基体比例中根据需要选择实际的视图比例，这样就可以将图纸1:1输出成DXF或DWG格式。

设置并成功输出1:1的前提是，在准备输出的工程视图中每一个工程视图的比例必须是一致的才行，如果工程视图中有使用自定义的比例时，输出的CAD格式图形缩放比例就会出现不一致。

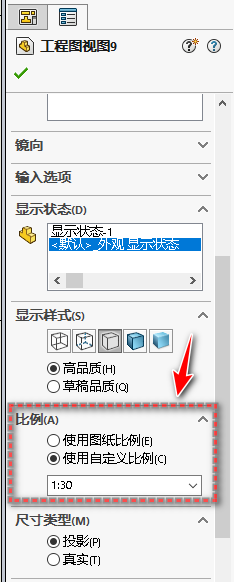

在工程图中，工程图视图使用自定义图纸比例模式下，输出1:1的CAD格式文档

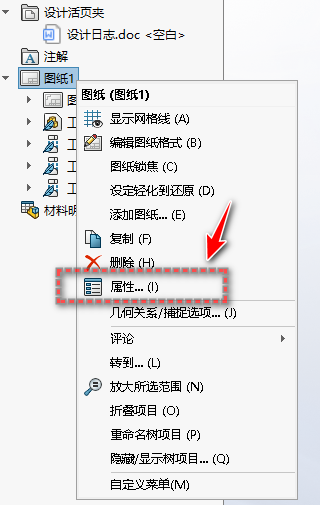

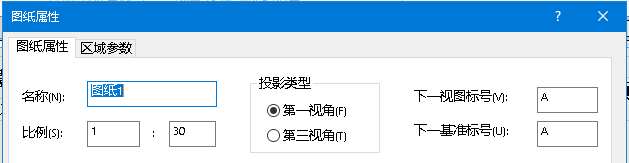

• 在图纸上鼠标右键-属性设置图纸比例和工程图视图比例一致。



设置与工程图视图比例一致的前提是，在准备输出的工程视图中每一个工程视图的比例必须是一致的才行，如果工程视图中有使用自定义的比例时，输出的CAD格式图形缩放比例就会出现不一致。
