SOLIDWORKS工程图导出DWG图纸时字体处理方法

SOLIDWORKS工程图导出DWG图纸时字体处理方法

---

• 文章转载于《SOLIDWORKS工程图导出DWG图纸时字体处理方法》

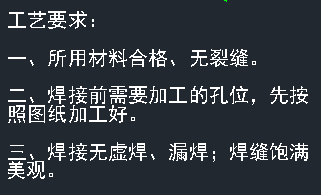

在完成SOLIDWORKS工程图后，如碰到转出DWG图纸情况时，对于字体乱码问题就是最让人头疼的，面对此问题，我们需要如何来处理呢？

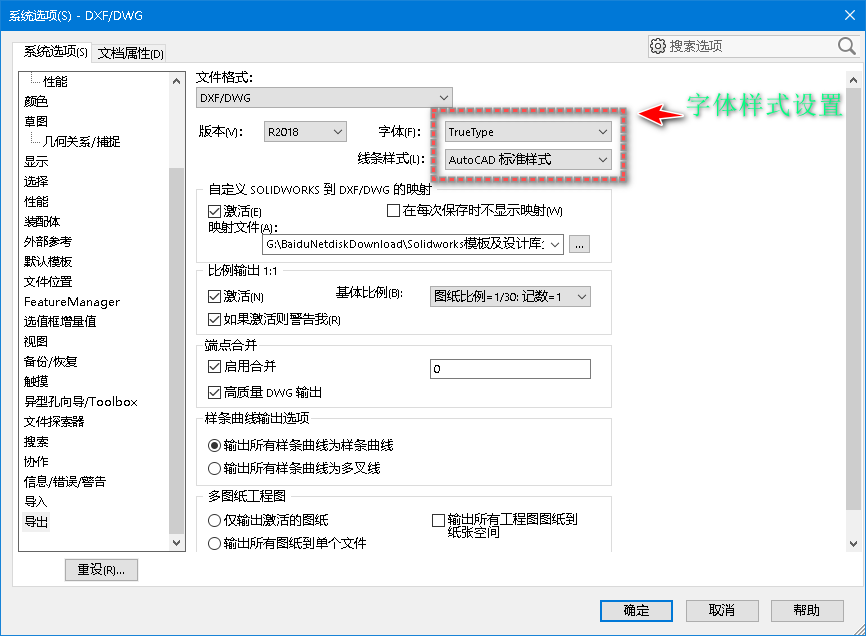

• 首先需要了解SOLIDWORKS导出DWG时可以选择的字体导出类型有哪几类。

• TrueType类型

使用该项目可以直接将SOLIDWORKS中的字体导出到DWG图纸中，保证了导出后的图纸与原图纸的高度一致性，也保证字体不会出现异常。

• 仅限于AutoCAD标准

该项目可以分为两个部分：使用windows字体、使用SHX字体。但无论是使用那种类型的字体都要先进行字体映射的指定，即告诉SOLIDWORKS导出时使用哪种字体。

• 在SOLIDWORKS安装目录下data文件夹中的drawfontmap.txt文档记录了相关的字体映射关系，打开该文件进行设置。

我的文件位置：D:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data

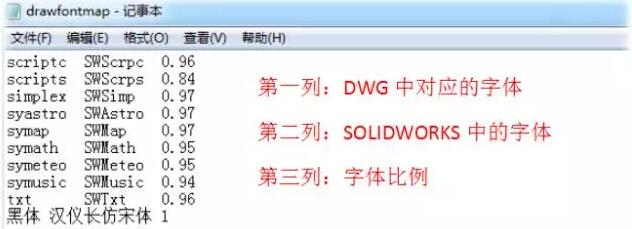

• drawfontmap.txt内容

*AutoCAD SHX or TTF to SolidWorks or Windows True Type font, mapping file
*Created: October 18, 2001

* file format: 3 columns, space delimited
* first column = AutoCAD *.shx or *.ttf font names,
* second column = SolidWorks or Windows installed *.ttf font names
* last column = SolidWorks->AutoCAD width adjustment factor
* All font names in the columns below must not contain file extensions.
* Font names in the right hand column must be SolidWorks or Windows installed True Type fonts.
* You can add fonts and rows to the mapping file.
* For any fonts in mapping file that are not installed, substitute default fonts are used.
* You can add comments to the mapping file. Comment lines must be prefaced with the asterisk (*) symbol.

complex  SWComp   0.97
gdt      SWGDT    0.825
* amgdt    SWGDT    0.825
* amgdtans SWGDT    0.825
gothice  SWGothe  0.97
gothicg  SWGothg  0.97
gothici  SWGothi  0.97
greekc   SWGrekc  0.97
greeks   SWGreks  0.97
isocp    SWIsop1  0.96
isocp2   SWIsop2  0.96
isocp3   SWIsop3  0.96
isoct    SWIsot1  0.97
isoct2   SWIsot2  0.97
isoct3   SWIsot3  0.97
italic   SWItal   0.85
italicc  SWItalc  1.0
italict  SWItalt  1.0
monotxt  SWMono   0.98
romanc   SWRomnc  0.97
romand   SWRomnd  0.97
romans   SWRomns  0.97
romant   SWRomnt  0.97
scriptc  SWScrpc  0.96
scripts  SWScrps  0.84
simplex  SWSimp   0.97
syastro  SWAstro  0.97
symap    SWMap    0.97
symath   SWMath   0.95
symeteo  SWMeteo  0.95
symusic  SWMusic  0.94
txt      SWTxt    0.96
黑体  汉仪长仿宋体 1

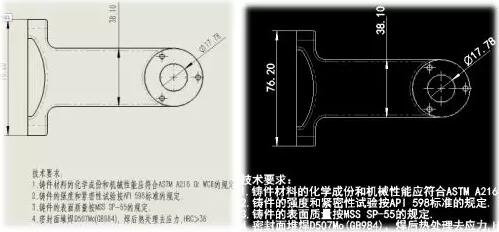

将展示汉仪长仿宋体导出DWG时转化为黑体

一般情况下建议字体映射到DWG时使用windows字体，而不是直接映射到SHX字体（由于SHX字体常细分为数字使用的gbeitc.shx和汉字的gbcbig.shx）。
