SOLIDWORKS工程图导出DWG图纸时图层映射关系

SOLIDWORKS工程图导出DWG图纸时图层映射关系

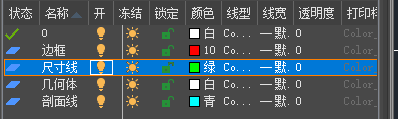

  • 如下方导出的CAD图档图层,将不同元素放置在不同图层并以不同的颜色显示
    在这里插入图片描述
  • 映射文件设置

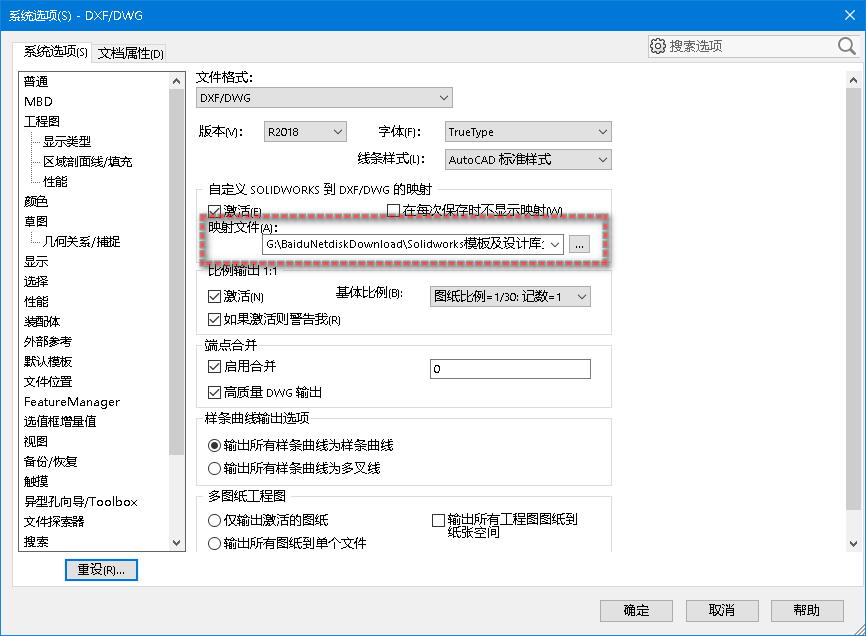

选项-导出-文件格式:DXF/DWG

在这里插入图片描述

  • 也可以在导出CAD格式文件时加载映射文件
    在这里插入图片描述

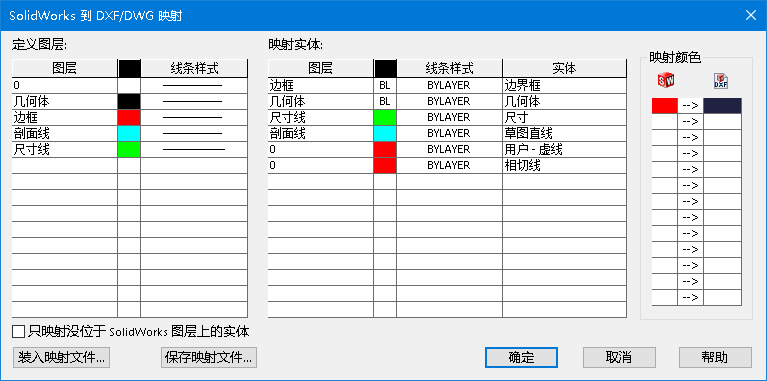

  • 以下是我保存的映射配置文件内容,这个可以根据个人喜好设置
[Version]
SW990001

[Layers]
0 = 7, 0
几何体 = 0, 3
边框 = 10, 3
剖面线 = 4, 3
尺寸线 = 3, 6

[Entities]
边界框 [31] = BYLAYER, BYLAYER, 边框
几何体 [0] = BYLAYER, BYLAYER, 几何体
尺寸 [1] = 3, BYLAYER, 尺寸线
草图直线 [16] = 4, BYLAYER, 剖面线
用户 - 虚线 [20] = 10, BYLAYER, 0
相切线 [19] = 10, BYLAYER, 0

[Colors]
255 -> 179
