【Multisim仿真】全波整流电路仿真

【Multisim仿真】全波整流电路仿真

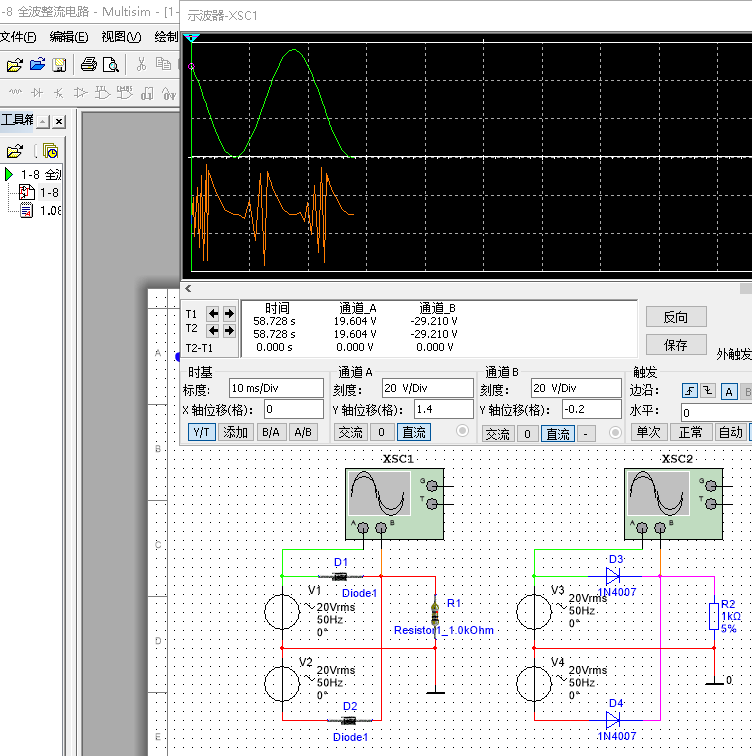

  • 🎬Multisim仿真演示
    在这里插入图片描述
  • 🔖左边电路为虚拟电路

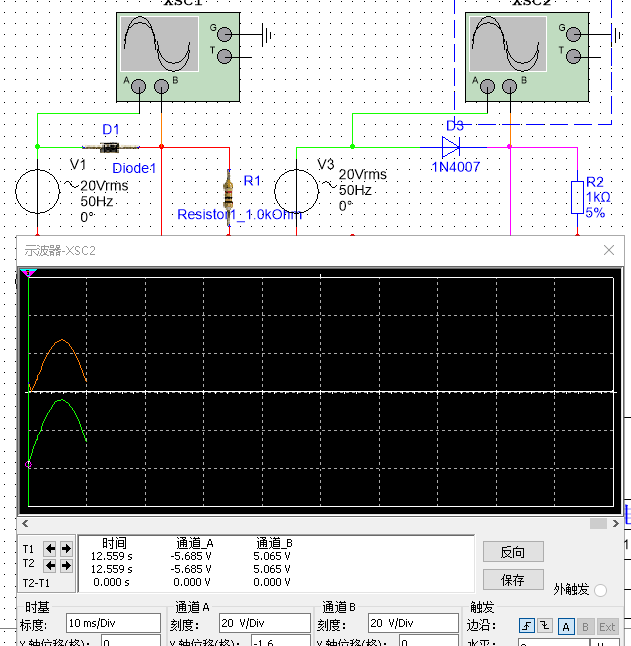

  • 📜仿真波形

在这里插入图片描述

📑连线说明

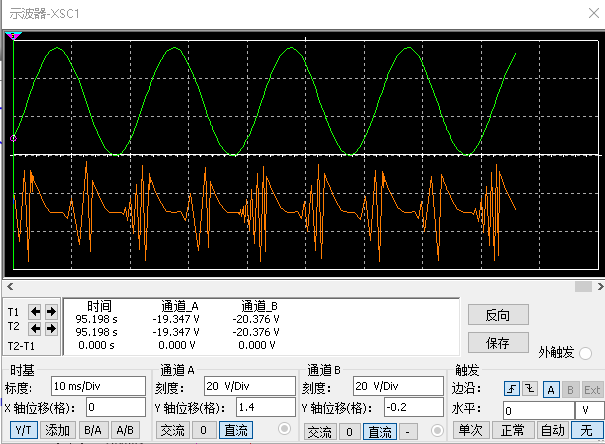

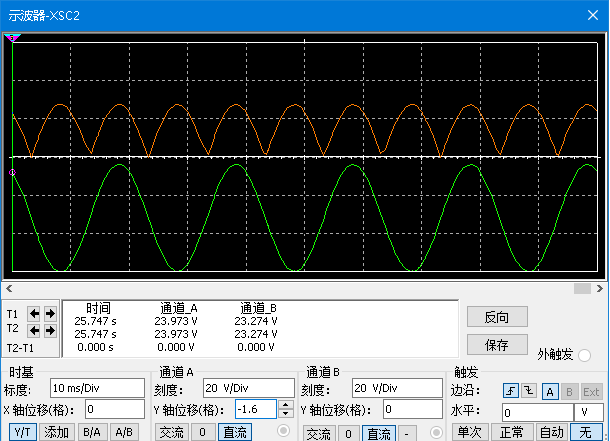

  • 📝 示波器的GND引脚一定要接地,不然运行仿真时的波形将入下图效果

在这里插入图片描述
在这里插入图片描述

📓操作说明

电机运行仿真,双击示波器图标,X轴扫描保留为10mS/Div,Y轴的幅度,A、B通道皆为20V/Div。即可在示波器面板上看到输入的正弦交流电波形和全波整流电压的波形。
### 📚仿真资源

  • 🔖 本实验平台基于Multisim14版本。
  • 🔖由于某些原因,不再对外,公布相关资源链接,可根据原理自行搭建。
