【Multisim仿真】光控报警电路

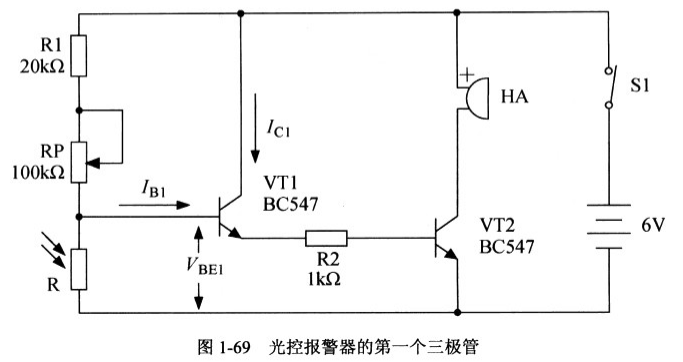

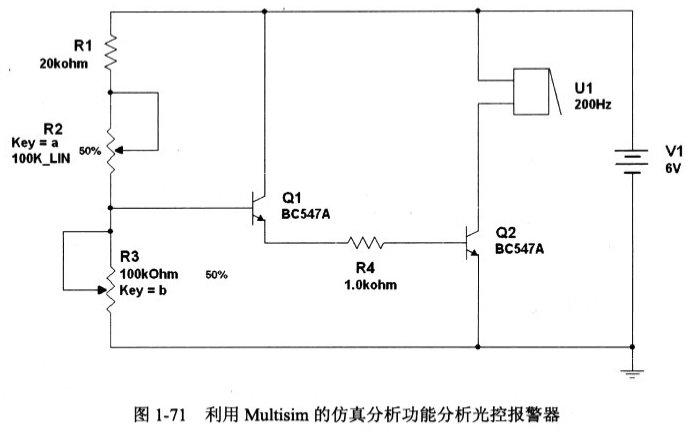

- 🍁光控报警灯电路

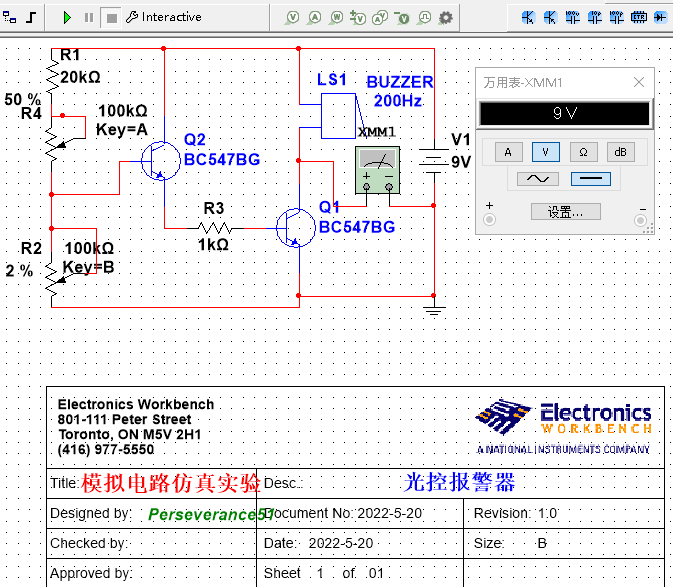

- 🌿依据上图的电路,在Multisim中搭建如下图电路
- 🎬Multisim仿真
📑操作说明
运行仿真后,调节滑动变阻器R2,观察万用表测量三极管集电极对GND的电压值,从而了解三极管的导通情况,也可以在三极管集电极上面串联一个电流表,分析电流的大小来判断三极管是否导通,以及三极管的工作状态区域。
- 将万用表串联在三极管集上。

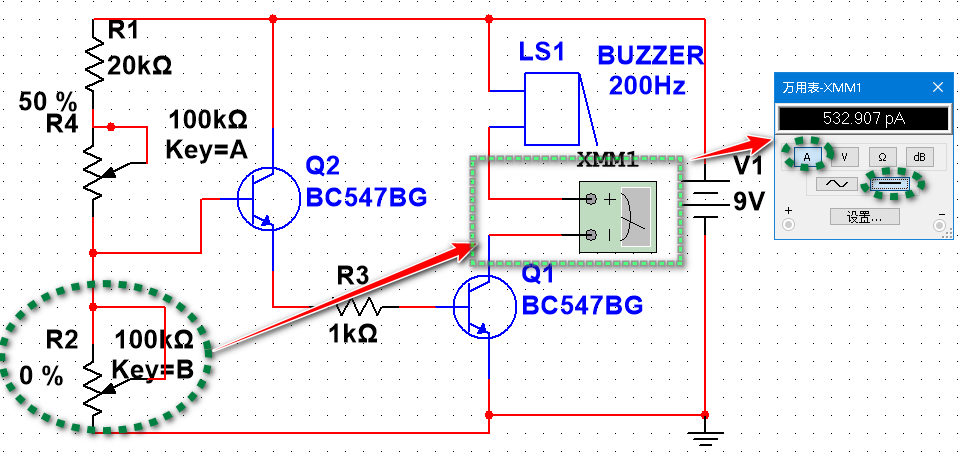

- 没有导通的时候,电流显示。

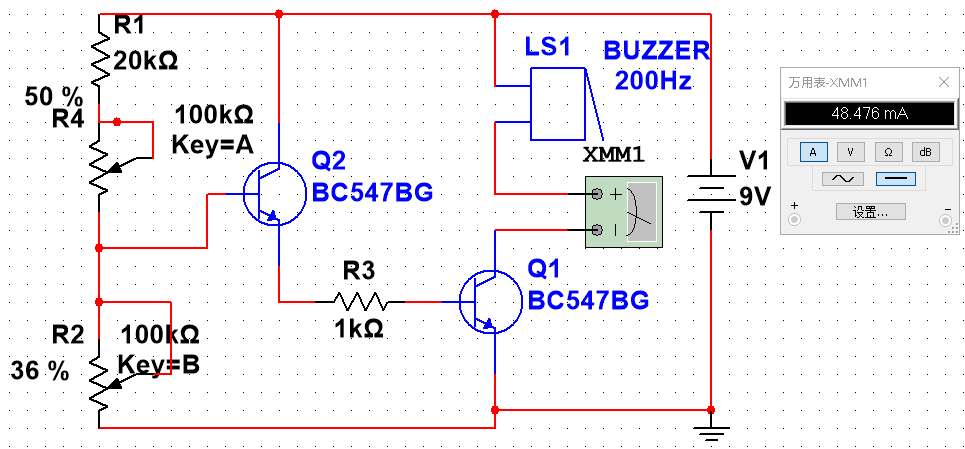

- 当R2电阻调节到36%时,流过集电极的电流值

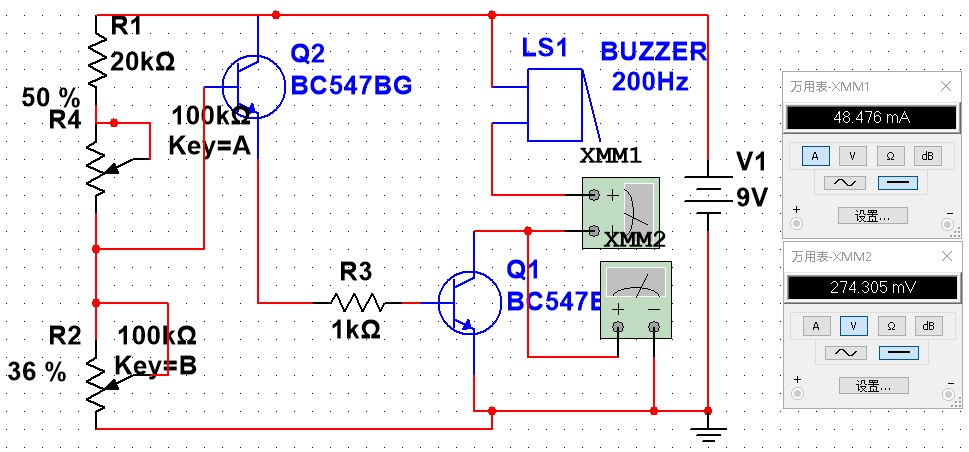

- 相同状态下,R2在36%时的电压值。

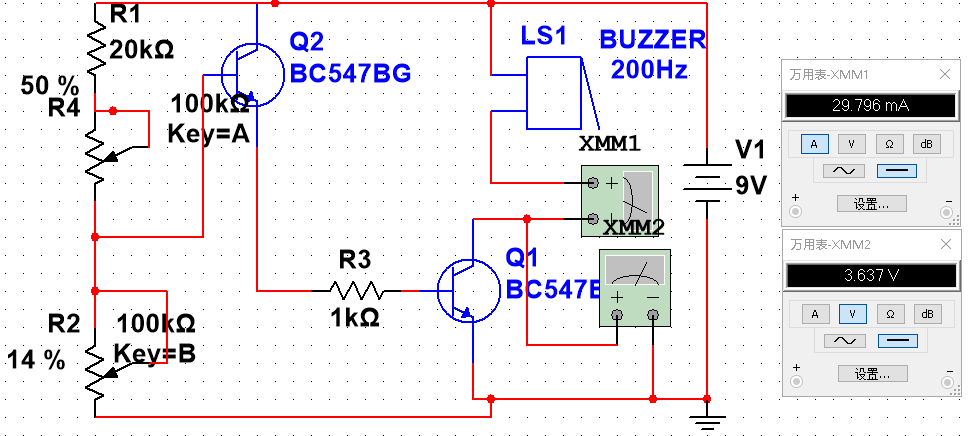

- R2,在14%
5. R2在16%时,电压和电流很很大幅度的跳变。
根据仿真时调节R2偏置电阻值从而观察三极管的导通情况,这样我们就可以通过仿真软件很方便的计算出具体的阻值,以及优化整体电路提供了一种理论依据。
📢蜂鸣器不响处理

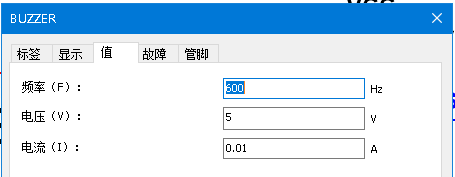

- 🔖 修改蜂鸣器不响,修改蜂鸣器的属性参数:
