【Multisim仿真】5V-12V可调直流稳压电源

【Multisim仿真】5V-12V可调直流稳压电源

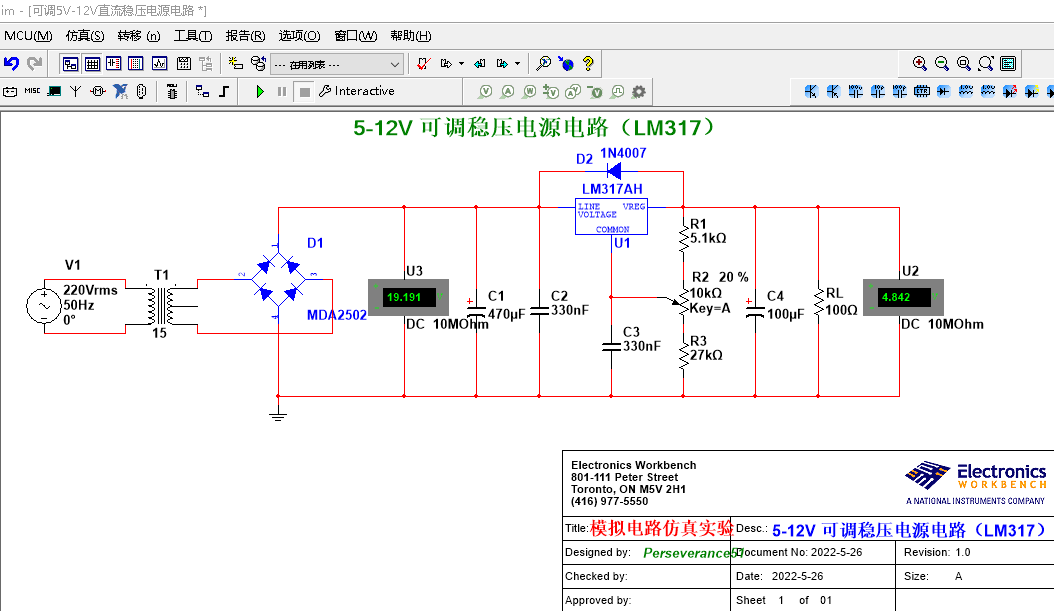

  • 🎬Multisim仿真演示
    在这里插入图片描述
  • 📝交流220V输入,经过变压器转化后降压,但是这里还是交流电压,经过桥堆整流,滤波后,给到LM317输入端,输出端电路,分为调压和滤波、保护、负载电路,其中D2二极管IN4007是为了防止输出端比输入端有较高的压差,造成调整管或内电路损坏,RL负载电阻。

📓 LM317

   LM317作为输出电压可变的集成三端稳压块,是一种使用方便、应用广泛的集成稳压块。
  • 输出电压:1.25-37V DC;
  • 输出电流:5mA-1.5A;
  • 芯片内部具有过热、过流、短路保护电路;
  • 最大输入-输出电压差:40V DC,
  • 最小输入-输出电压差:3V DC;
  • 相关的LM317知识介绍推荐《可调稳压器LM317你应该知道的10个知识点
    ### 📚仿真资源
  • 🔖 本实验基于Multisim14平台
  • 🔖由于某些原因,不再对外,公布相关资源链接,可根据原理自行搭建。
