Proteus VSM STM32仿真原理图绘制与设置

Proteus VSM STM32仿真原理图绘制与设置

---

• 相关篇《Proteus VSM Studio建立代码工程与调试全过程》

新建STM32仿真工程步骤

1. 新建工程；

2. 工程名字:根据需要自行命名；

3. 工程路径:自行选择保存路径；

4. 选择新建工程；

5. 进入下一步设置；

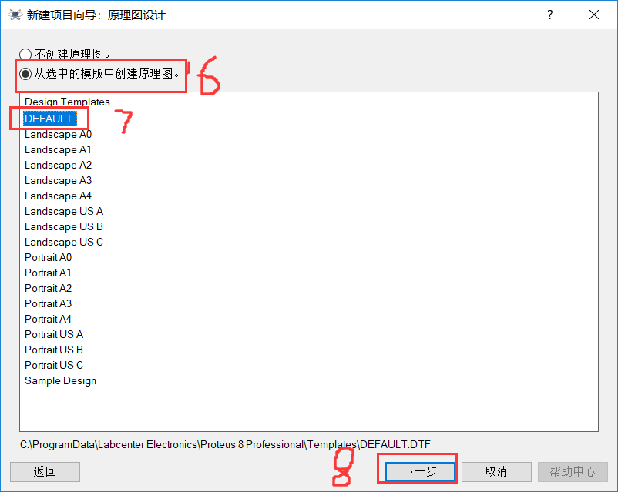

6. 选择创建原理图

7. 选择原理图图纸模板：DEFAULT(A4)

8. 进入下一步设置；

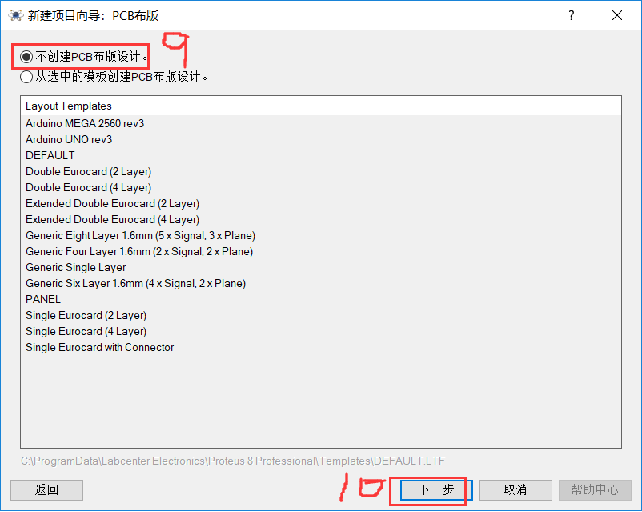

9. 选择不创建PCB布板设计

10. 进入下一步设置

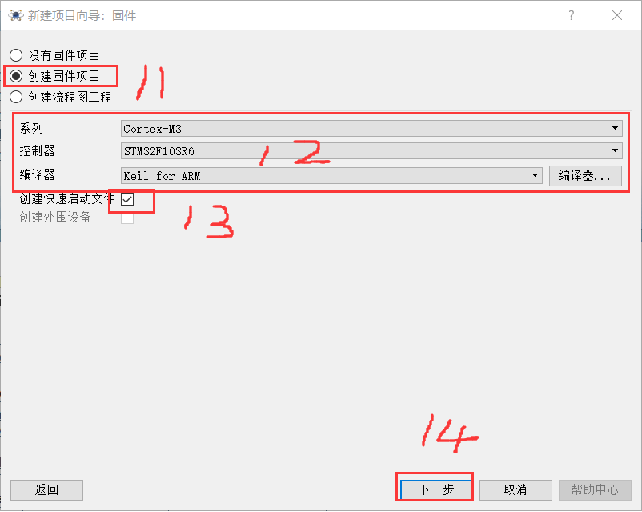

11. 选择创建固件项目（选择处理器）

12. 选择系列:Cortex-M3
    选择控制器:STM32F103R6
    选择编译器:Keil for ARM

13. 勾选创建快速启动文件

14. 进入下一步设置


15. 完成设置

（完成一个STM32F103R6控制器的仿真图）

• 建立工程完成后：

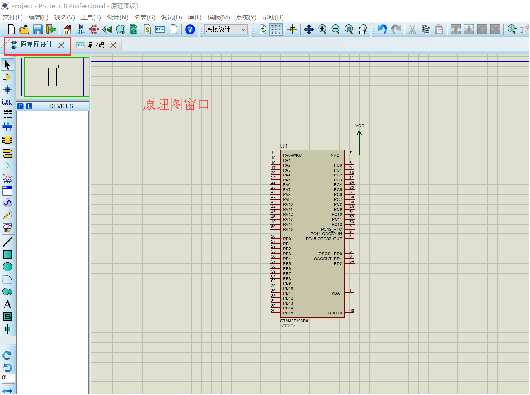

1. 原理图窗口；

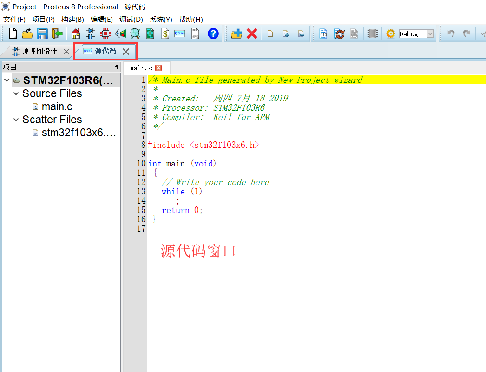

2. 源代码窗口


工程界面配置

1. 选择元件模式
2. 点击字母P打开器件库
3. 输入器件名字（支持模糊搜索）
4. 在搜索结果中左键双击选择器件(搜索器件名字：LED)

devices库下，选择器件；鼠标移至原理图，单击左键放置器件

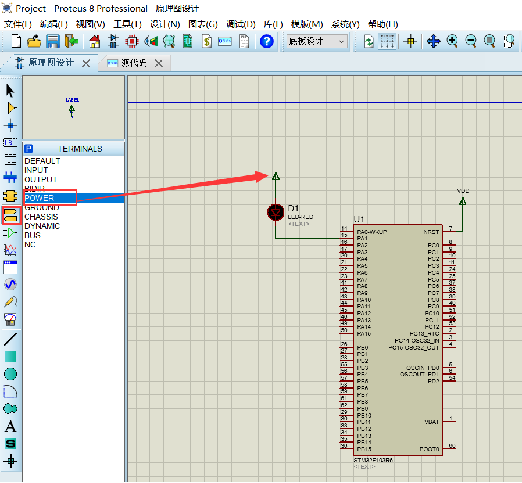

• 终端模式–选择DEFAULT(默认终端)放置到原理图—选择POWER(可设置的电源终端)
  放置到原理图,连接导线.


1. 原理图窗口绘制电路图如下：PA1驱动LED灯电路

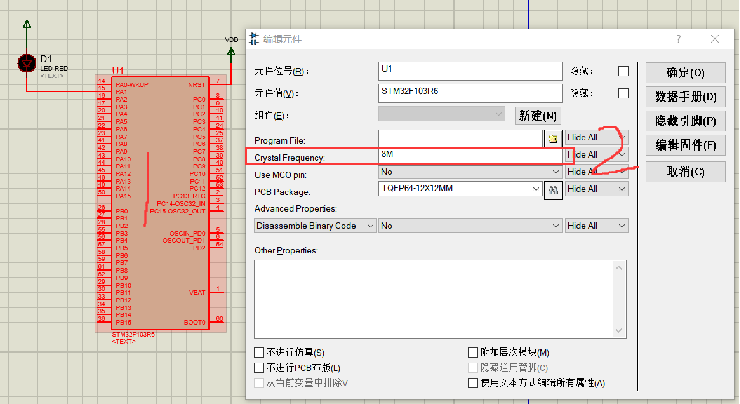

2. 左键双击单片机打开属性,Crystal Frequency:填写单片机执行的时钟频率（8M）

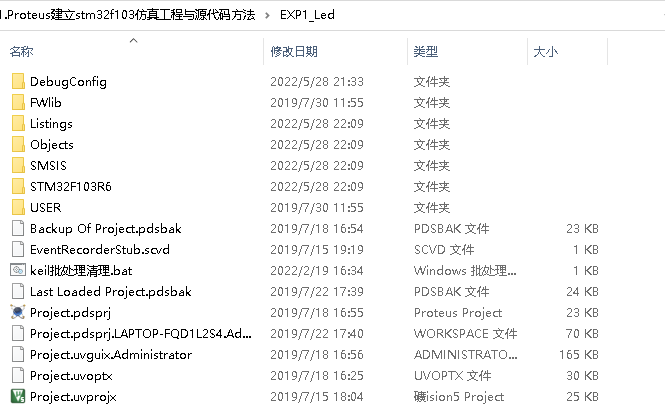

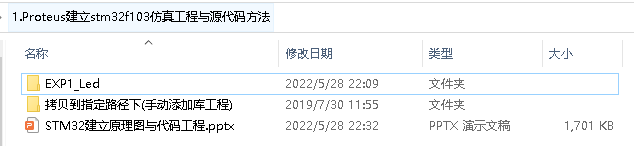

教程以及案例资源

本实验基于Proteus8.9SP2平台。

链接：https://pan.baidu.com/s/1UlQY61IVWxYyR-MEnc89rQ
提取码：4bnm

---
