【模拟电路仿真】LM324加法器电路(激励源与正弦信号源的使用)

【模拟电路仿真】LM324加法器电路(激励源与正弦信号源的使用)


  • Proteus仿真
    在这里插入图片描述
功能介绍

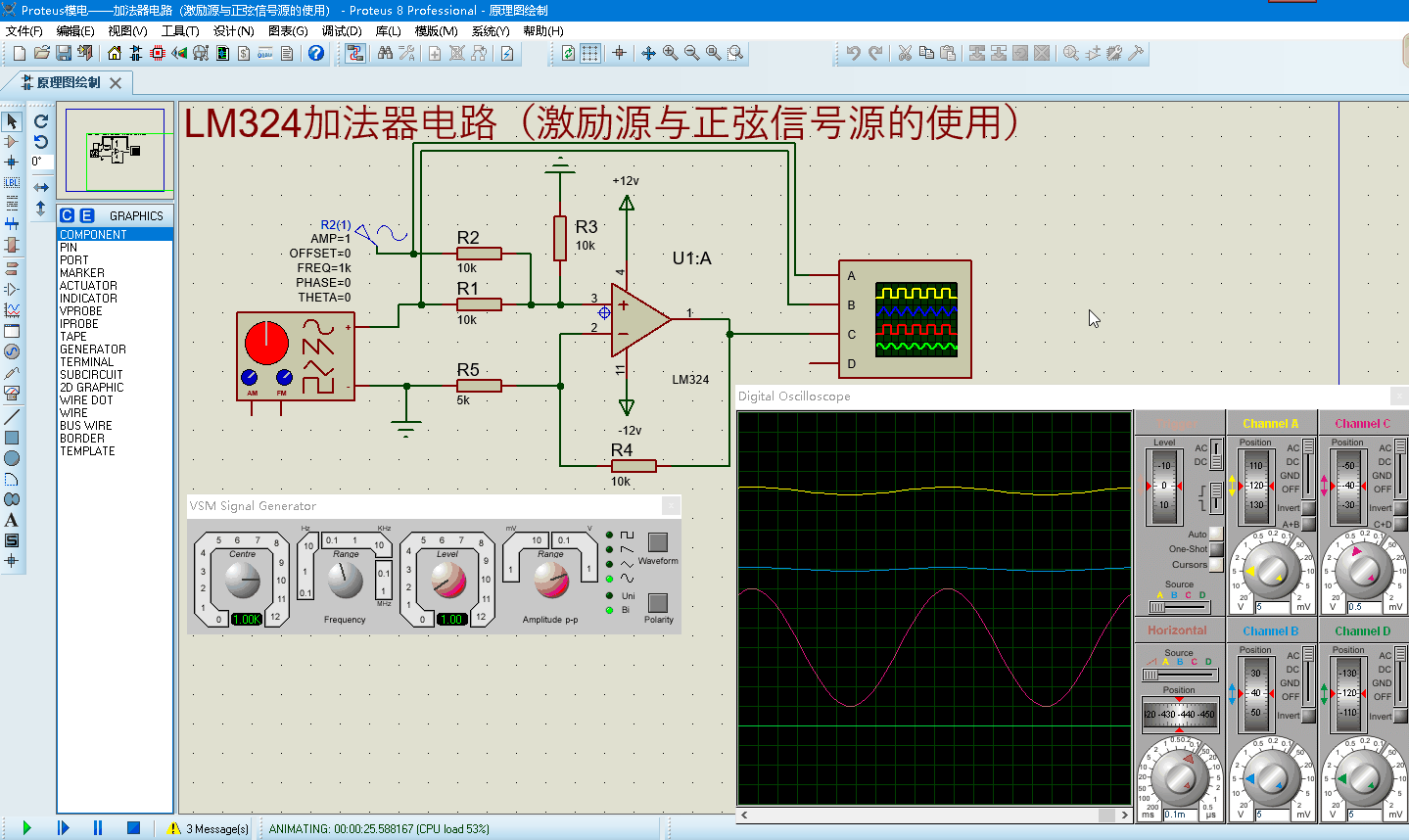

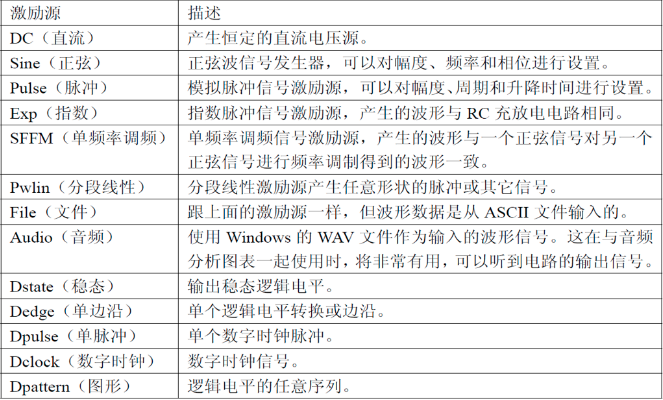

本示例是利用LM324运放搭建的一个加法器电路,使用激励源与信号发生器产生两个正弦信号,叠加后在虚拟示波器上比较输入和输出波形。激励源在这里产生正弦信号,它还可以被设置成产生不同的型号类型,如下表:

  • 激励源是一种用来产生信号的对象。有很多类型的激励源,每一种都产生不同种类的信号。
    在这里插入图片描述

  • 信号发生器模拟了一个简单的信号发生器功能,可以产生非调制信号和调制信号两大类信号,非调制信号包括方波(Square)、锯齿波(saw-tooth)、三角波(triangle)和正弦波(sine)等4种信号;调制信号包括FM信号和AM信号两种信号。其中频率分为为8个波段(0.1Hz、1Hz、10Hz、0.1KHz、1KHz、10KHz、0.1MHz和1MHz),频率范围为0-12MHz,幅度分为4 个波段(1mV、10mV、0.1V和1V),范围为0-12V。

仿真资源

链接:https://pan.baidu.com/s/1LCHsdrRfa-W6ma6ZqlTRww
提取码:aj3l
