【Proteus仿真】555振荡电路+CD4017流水灯(频率可调)

【Proteus仿真】555振荡电路+CD4017流水灯(频率可调)

---

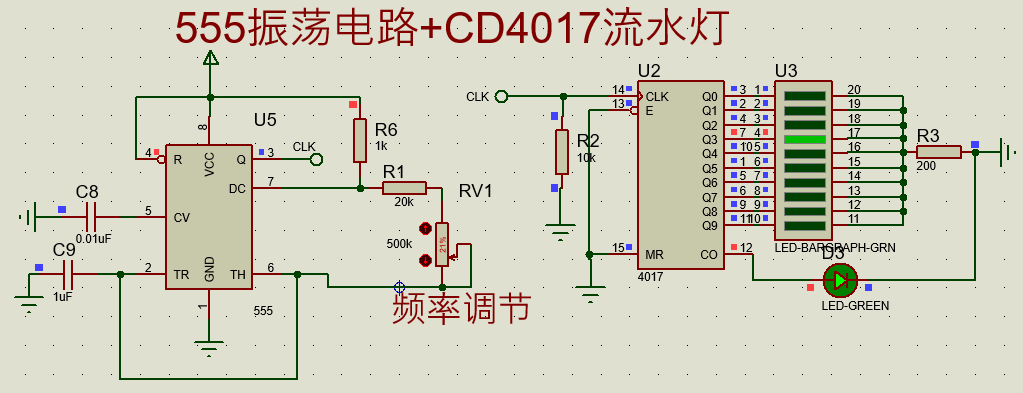

• Proteus仿真演示


在这个仿真电路中，这个电压表仪表不能省略，不然会报错，应该是软件bug，另一种办法是接一个10K的下拉电阻。

使用功能介绍

• 调节变阻器，可以改变CD4017流水灯的频率。

  在网上介绍555和CD4017理论知识的内容太多了，而实际搭建的仿真电路并演示，这种呈现在大家面前的内容却很少。看着原理图自己随手搭建个电路并运行仿真，就想达到理想的结果，大多数结果往往不尽人意，这一点在模电学习过程当中会经常遇到，表现尤为突出。

  网上的知识多，也有很多坑，但是需要自己去甄别和尝试，总结和归纳。

  模电学习不仅需要理论知识的学习，更多的是需要在实际的电路当中不断的调试和优化。

仿真资源

本实验基于Proteus8.12平台。

链接：https://pan.baidu.com/s/1GzFMN4ZgZST6CayAf9zNNA
提取码：rgmy

---
