【Multisim仿真】74LS194组成的8个led流水灯

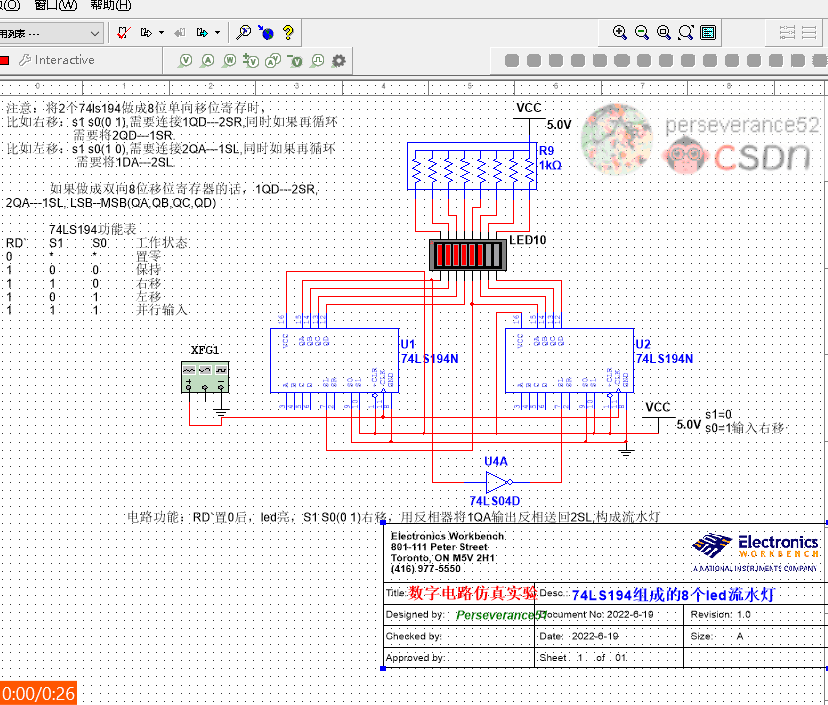

  • 🎬Multisim仿真演示
    在这里插入图片描述

🍁原理图

在这里插入图片描述

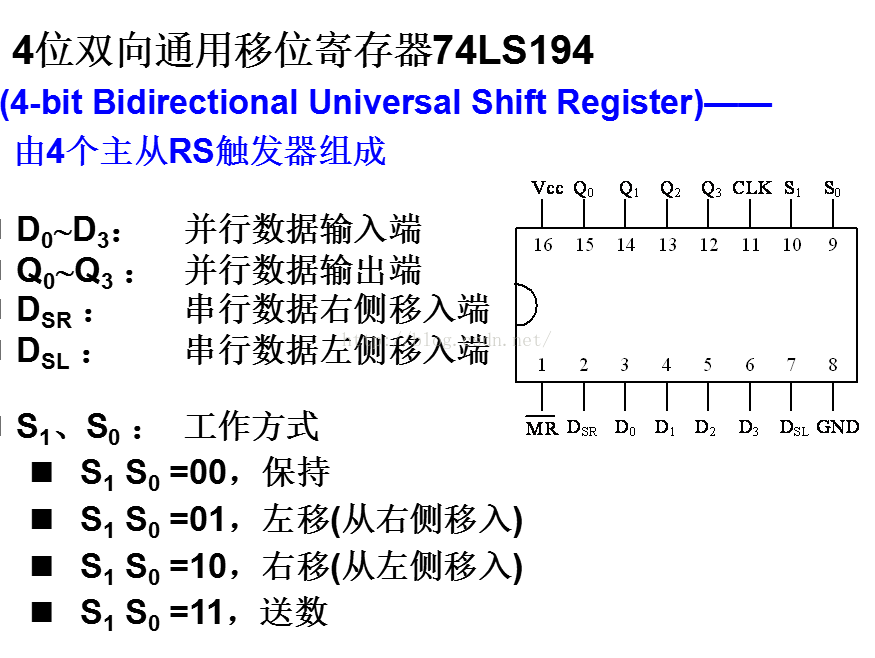

  • 🌿74LS194
    在这里插入图片描述

⛳注意事项

  • 将2个74ls194做成8位单向移位寄存时,
  • 比如右移:s1 s0(0 1),需要连接1QD—2SR,同时如果再循环. 需要将2QD—1SR.
  • 比如左移:s1 s0(1 0),需要连接2QA—1SL,同时如果再循环. 需要将1DA—2SL.
  • 如果做成双向8位移位寄存器的话,1QD—2SR,2QA—1SL, LSB–MSB(QA,QB,QC,QD)

### 📚仿真资源

  • 🔖本实验基于Multisim14平台。
  • 🔖由于某些原因,不再对外,公布相关资源链接,可根据原理图自行搭建。
流水灯是一种将灯光依次顺序点亮的电子元器件,可以通过使用集成电路74LS161和74LS138来设计。 首先,74LS161是一个4位可并行加载、可二进制计数的同步计数器,能够产生4位二进制计数信号。我们可以使用它来控制流水灯中各个灯的点亮顺序。 接下来,74LS138是一个3-8译码器,它可以将3个输入线(A0、A1、A2)的状态转换成8个输出线之一。我们可以使用它来控制流水灯中的灯亮与灭。 在设计过程中,我们需要按照以下步骤进行: 1. 连接74LS161和74LS138。将74LS161的四个输出线(Q0、Q1、Q2、Q3)连接到74LS138的三个输入线(A0、A1、A2),并将74LS138的8个输出线(Y0~Y7)分别与灯的控制线连接。 2. 连接计数器。将74LS161的时钟信号(CLK)、加载信号(LOAD)和复位信号(CLR)与外部电路相连。时钟信号用于计数器的计数功能,加载信号用于设置初始计数器的值,复位信号用于将计数器清零。 3. 连接LED灯。将74LS138的8个输出线与相应的LED灯连接,其中Y0控制第一个灯的亮灭,Y1控制第二个灯的亮灭,依此类推。 4. 设置初值。通过加载信号(LOAD)和数据线(D0、D1、D2、D3)设置初始计数器的值,从而决定起始点亮灯的位置。 完成上述步骤后,我们即可通过控制74LS161的计数和74LS138的译码功能,实现流水灯的效果。在每个时钟脉冲下,74LS161计数器会增加1,74LS138根据计数器的值来控制相应的LED灯点亮与熄灭。通过循环操作,可以实现流水灯的循环效果。 需要注意的是,在连接电路时应遵循正确的接线方法,确保信号传输的准确性和稳定性。同时,使用电源电压和电流合适的LED灯,以免对电路或元器件造成损坏。 通过以上步骤,我们就可以使用74LS161和74LS138来设计流水灯了。
