【Proteus仿真】74HC595+74LS154驱动显示16X16点阵

已于 2022-07-03 13:06:15 修改
阅读量2.3k 收藏 11
点赞数
分类专栏： 51单片机+Proteus仿真实例开发指南 文章标签： proteus 16X16点阵
于 2022-07-03 13:05:44 首次发布
本文为Perseverance52博主原创文章，未经博主允许，不得转载！
本文链接：https://blog.csdn.net/weixin_42880082/article/details/125583399
版权
该博客介绍了如何使用74HC595和74LS154在Proteus环境下驱动16X16点阵进行显示，包括取模软件的选择、取模方式如逐列式和逆向，并提供了C51格式的示例代码和仿真资源。
摘要由CSDN通过智能技术生成

【Proteus仿真】74HC595+74LS154驱动显示16X16点阵

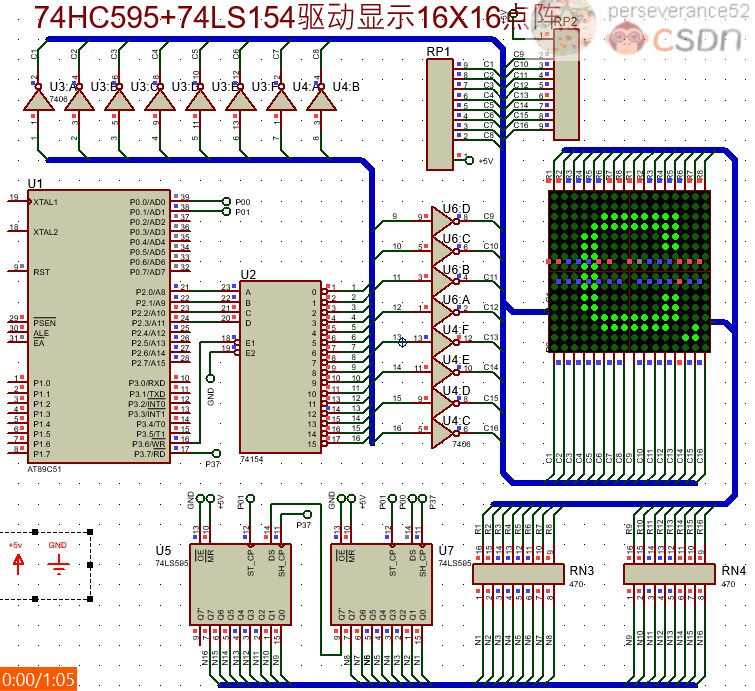

  • Proteus仿真演示
    在这里插入图片描述

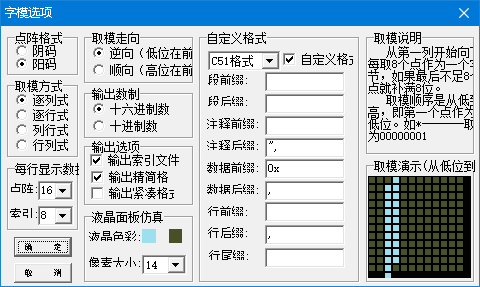

取模软件和方式

  • pctolcd2002
  • 取模方式：逐列式、逆向、C51格式在这里插入图片描述

示例代码

//------------------------------------——
//名称：用75LS595与74LS154在16x16点阵屏上显示信息
//说
了解本专栏 订阅专栏 解锁全文
