以STC单片机为例A/D做按键扫描应用原理介绍

矩阵按键扫描或者是多个按键扫描，我们通常想到的可能大多是通过多个IO口来搭建按键扫描电路，例如下面的4X4矩阵按键，今天来介绍的是通过引入模拟量信号采集转换为数字量来确定按键的方法。当然这样的方法也有它的不足之处，就是不支持多按键同时按下，那样将会有不可预知的结果.

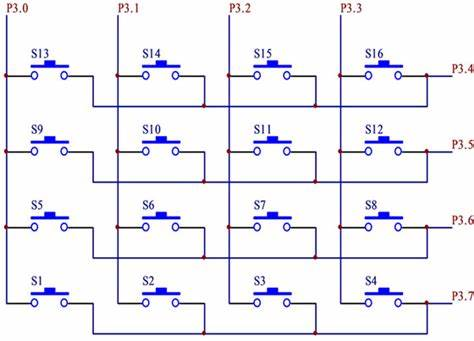

  • 4X4矩阵按键
    在这里插入图片描述

以下是通过STC15系列单片机手册上给我们提供的参考方案：

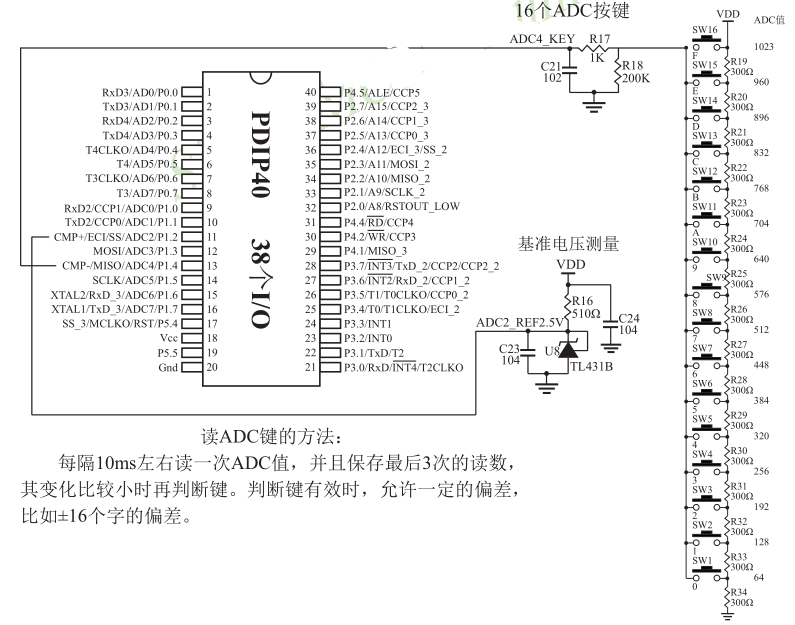

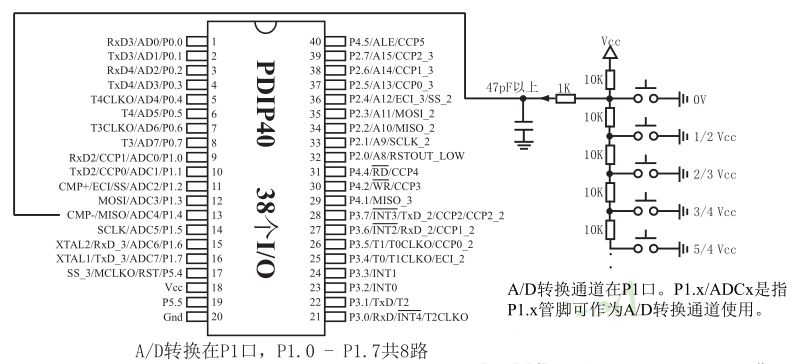

  • A/D做按键扫描应用线路图
    在这里插入图片描述
    在这里插入图片描述
