【Proteus仿真】UNO+LCD 1602+LM35+RGB灯温度显示

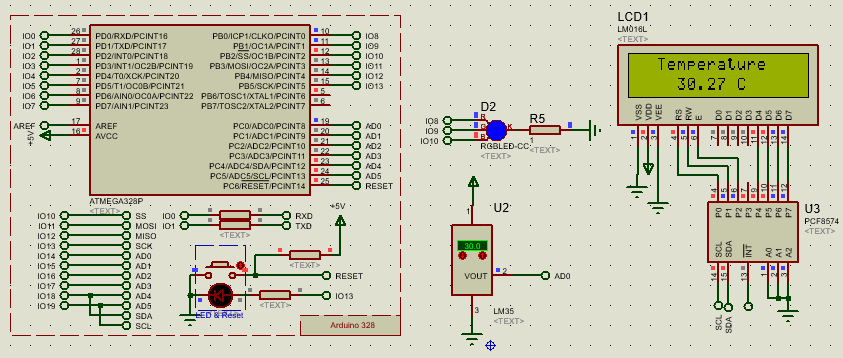

  • 🌻 Proteus仿真状态
    在这里插入图片描述
  • ✨本示例基于Arduino IDE平台开发。

📝外设以及驱动介绍

  • RGB灯：采用共阴LED，用于温度在不同区间的显示。
  • LCD1602：采用PCF8574驱动芯片实现转I2C接口，减少IO口占用。
  • LM35：温度传感器

🧧所需库

  • LiquidCrystal_I2：可在管理库当中搜索并下载到。
