STC51单片机 +1.3“ IIC SH1106基本图形功能显示示例

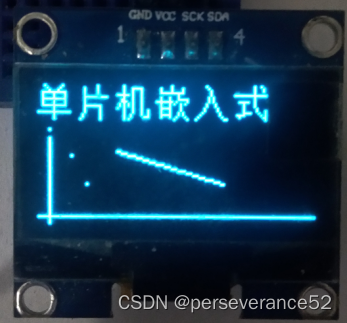

  • ✨显示界面
    在这里插入图片描述
🌿基于51单片机，在OLED原厂家提供的驱动程序中添加上基本的画点和画线的绘图函数，方便工程可移植性和扩展性。其他复杂图形的开发可以在此基础上完成。由于51单片机容量的局限，让工程尽可能多的兼容能在小容量单片机当中运行，没有往工程里面补充更多的绘图函数，如有需求在硬件资源允许的条件下，可以自行在里面根据基本的点、线进行构建。

📌1.3寸OLEDSH1106驱动资料包

链接：https://pan.baidu.com/s/1FNGHM0u5MQ2li3QOrT
