📝STC8H3K64S4开发板介绍

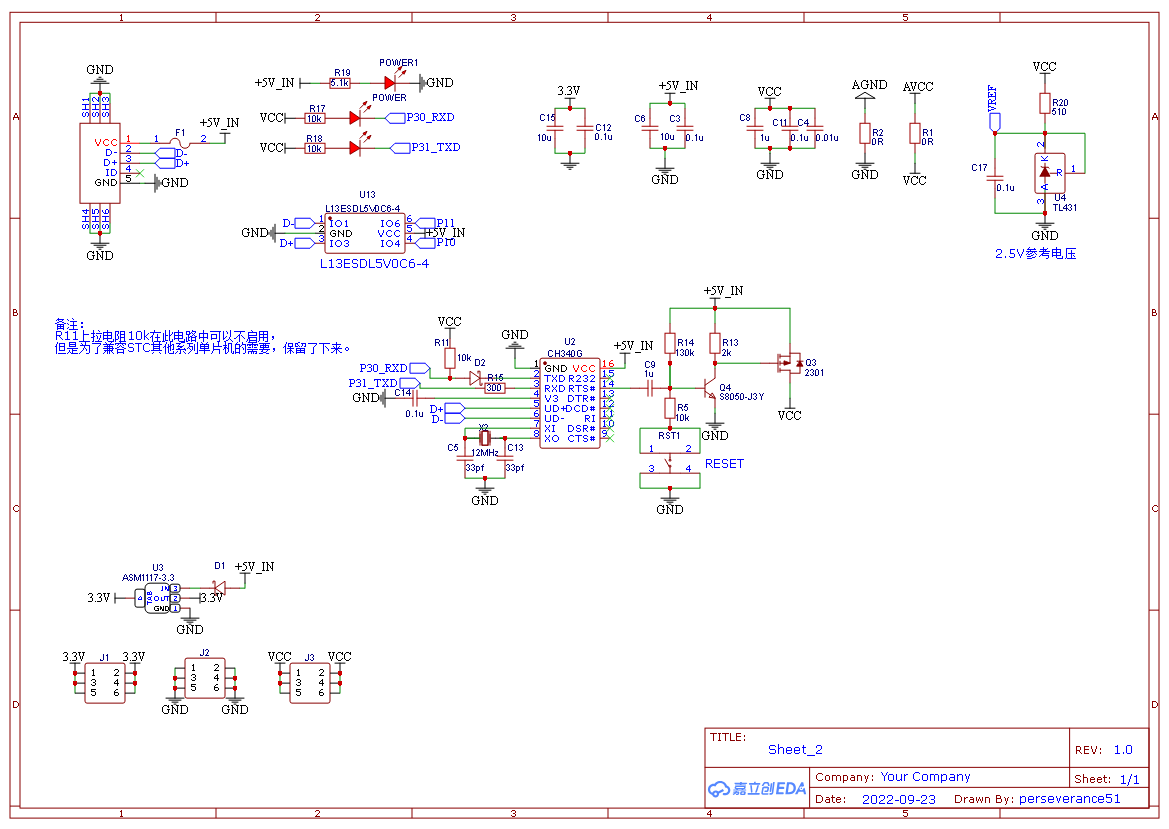

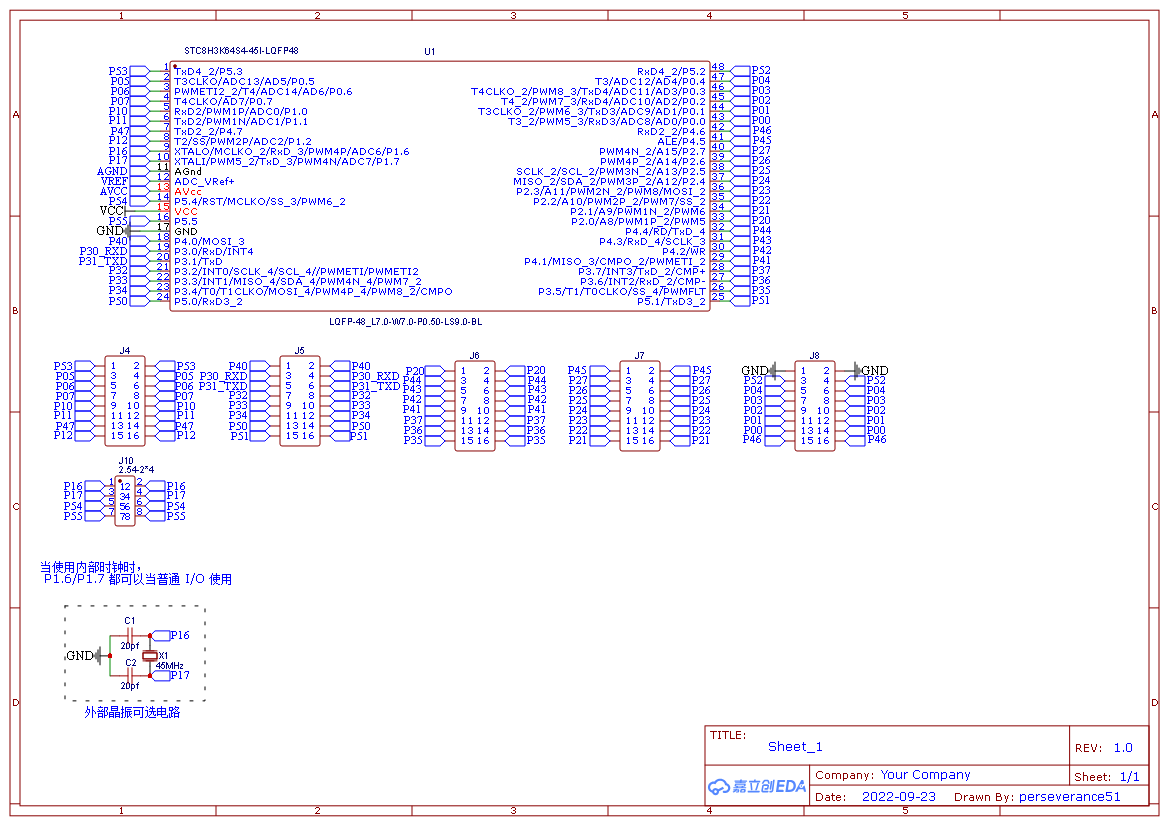

• ⛳原理图1


• 🌻3D效果图

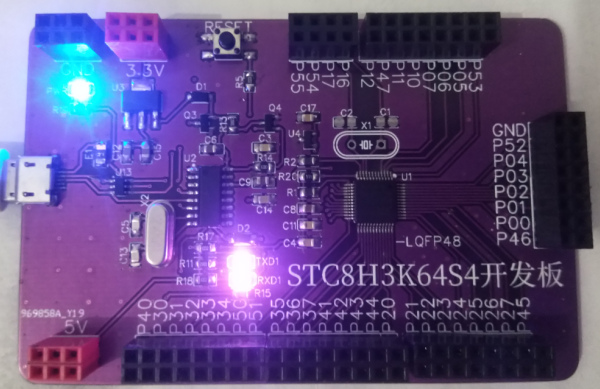

• 🌿实物图


主控芯片STC8H3K64S4-45I-LQFP48，所有引脚双倍引出，vref参考电压采用TL431，2.5V的参考输入电压，USB转串口，基于CH340G设计，兼容CH340C，使用CH340C，可以不用焊接晶振以及晶振外围器件，程序烧录方式：采用免手动冷启动，自动下载方式，实现程序一键下载。D+，D-以及串口1（P10，P11）线路上添加了防静电ESD器件，可以根据个人需求是否焊接，不焊接也不影响电路，板上带5V和3.3V供电接口，带一个物理按键，用于给单片机硬件电路复位，保留单片机外部晶振电路，作为可选电路。

电路说明

R11上拉电阻调整到10k，在此电路中可以不启用，但是为了兼容STC其他系列单片机的需要，保留了下来。

🎯开原地址

• 👉https://oshwhub.com/perseverance51/stc8h3k64s4-kai-fa-ban
