ESP32蓝牙+EC11旋转编码器实现对电脑音量控制

ESP32蓝牙 + EC11旋转编码器实现对电脑音量控制

---

• ✨本项目基于Arduino开发框架下功能实现。

🛠蓝牙设备添加和连接

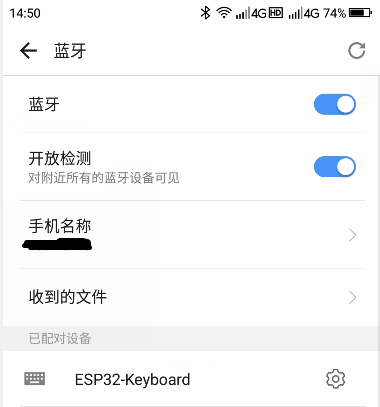

⚡需要有带蓝牙硬件支持的电脑才能实现连接并控制，当然手机也可以连接但是不能实现对手机音量控制，

• 🌿以Win10系统电脑为例。在设置里面找到，添加蓝牙和其他设备
• 🌿会搜索到ESP32-keyboard设备。

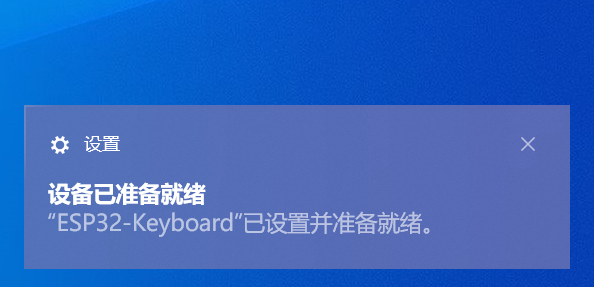

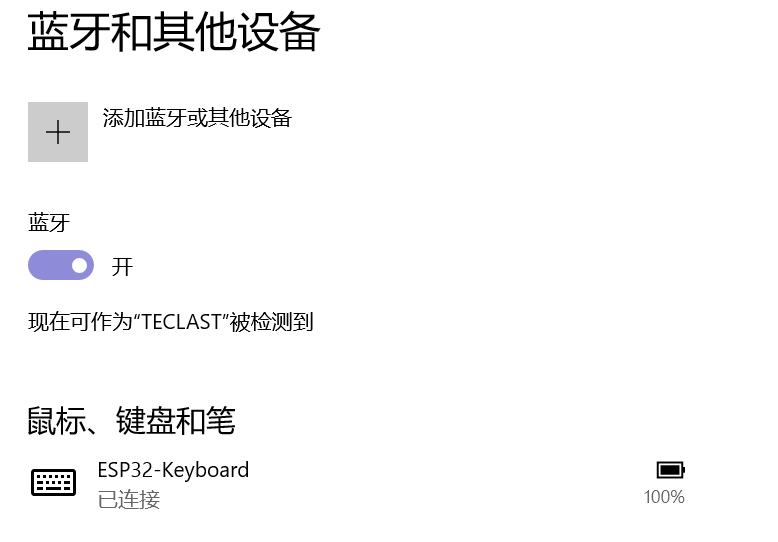

• 🌿已连接设备


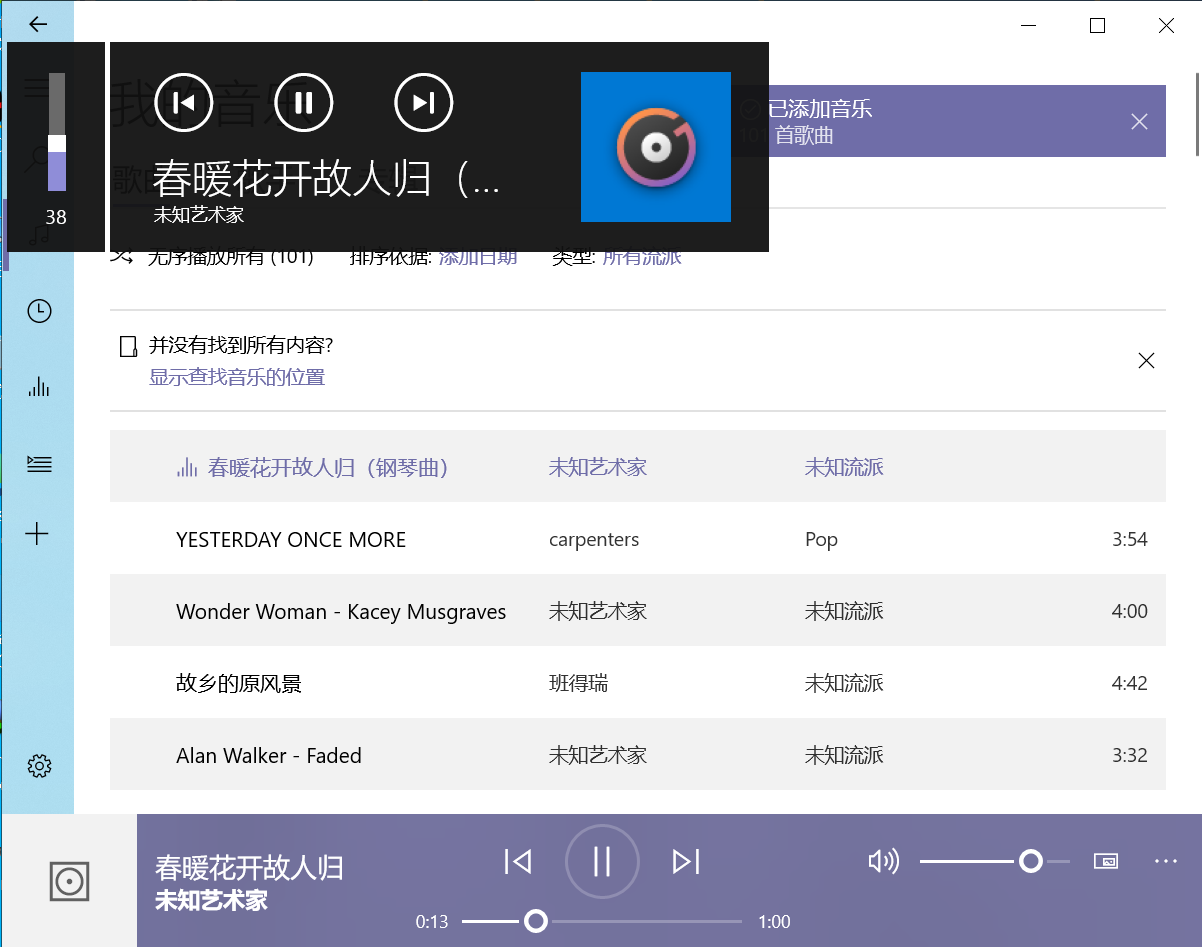

⛳功能介绍

1. 模式0：短按EC11编码器,静音/取消静音，双击蓝牙输入测试，顺时针音量加，逆时针音量键、按钮按下顺时针逆时针无功能。
2. 模式1：短按EC11编码器,，双击蓝牙输入测试，顺时针右方向键，逆时针左方向键，按钮按下顺时针下方向键，按钮按下逆时针上方向键。


🌻EC11旋转编码器

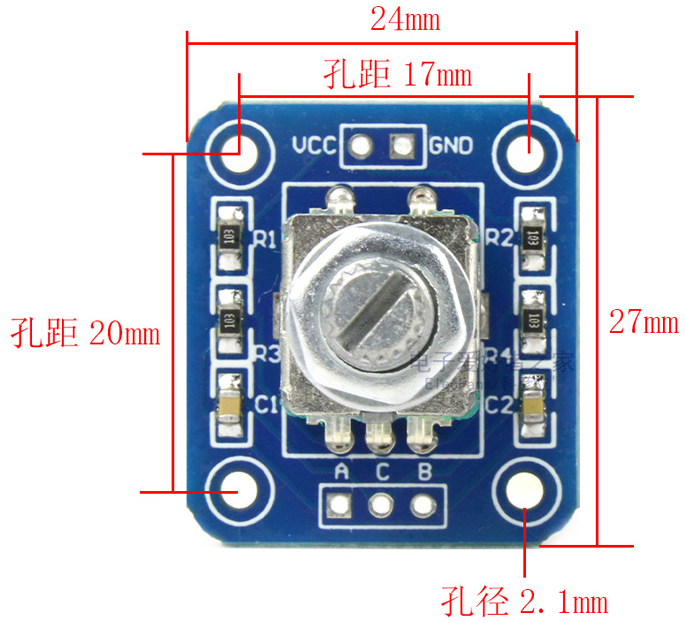

• 🌼EC11旋转编码器模块

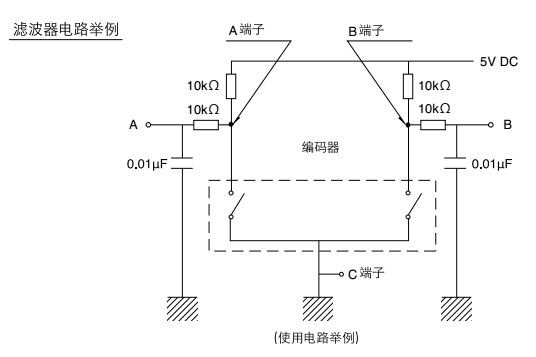

• 🔰EC11滤波电路

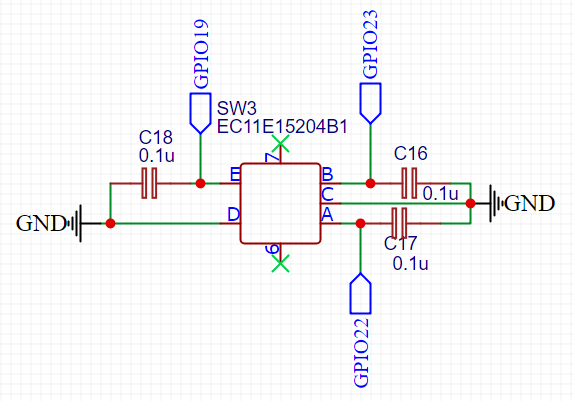

• 🔧接线图原理图


• 🛠接线说明

🎉参照上面的原理图进行接线，如果想实现平滑控制，最好加上滤波电容。

EC11 A ---->ESP32 GPIO 22
EC11 B ---->ESP32 GPIO 23
EC11 E ---->ESP32 GPIO 19
EC11 D 和 C---->ESP32 GND

📚所需库

• 📌BleKeyboard库：https://github.com/T-vK/ESP32-BLE-Keyboard//需要自行前往下载并导入Arduino IDE库当中。
• 🌾OneButton库：

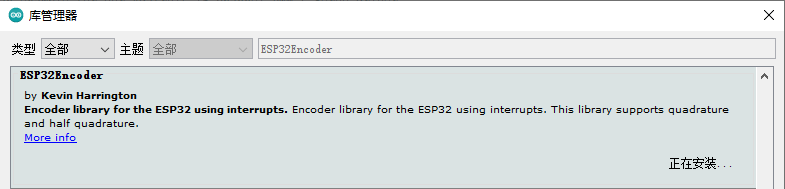

• 🌾ESP32Encoder库：


📝代码实现

/*
 *
 *
 *  ESP32-BLE-Keyboard:  https://github.com/T-vK/ESP32-BLE-Keyboard
 */

#include <Arduino.h>
#include "BleKeyboard.h"//需要到github下载并导入
#include "OneButton.h"//点击这里会自动打开管理库页面: http://librarymanager/All#OneButton
#include <ESP32Encoder.h>//点击这里会自动打开管理库页面: http://librarymanager/All#ESP32Encoder

//按键配置
#define EC11_A_PIN 22
#define EC11_B_PIN 23
#define EC11_K_PIN 19//按键引脚

//键盘名称：ESP32-BleKeyboard
BleKeyboard bleKeyboard("ESP32-Keyboard", "Espressif", 100);
ESP32Encoder encoder;
OneButton SW(EC11_K_PIN, true);

int lastEncoderValue = 0;
int now_count = 0;
int mode = 0;   //0,1两种mode,可自行添加
bool activate = true;

//按键单击回调函数
void click() {
    if (mode == 0) {
        Serial.println("Click: MUTE");
        bleKeyboard.write(KEY_MEDIA_MUTE);
    }
    if (mode == 1) {
        Serial.println("Enter");
        bleKeyboard.write(KEY_RETURN);
    }
}

//按键长按回调函数
void longclick() {
    if (activate) {   //如果旋钮转动，则不切换状态
        Serial.println("Longclick: Mode Change");
        Serial.print("current mode: ");
        if (mode == 0) {
            mode = 1;
            Serial.println("Arrow");
            return;
        }
        if (mode == 1) {
            mode = 0;
            Serial.println("Media");
            return;
        }
    }
    activate = true;
}

//按键双击回调函数
void doubleclick() {
    if (mode == 0) {
         Serial.println("Doubleclick: Input test");
        bleKeyboard.print("ESP32-BLEKeyboard Input Test");
    }
    if (mode == 1) {
         Serial.println("Doubleclick: Input test");
      bleKeyboard.print("ESP32-BLEKeyboard Input Test");
    }
}

void setup() {
    Serial.begin(115200);
    ESP32Encoder::useInternalWeakPullResistors = UP;
    encoder.attachSingleEdge(EC11_A_PIN, EC11_B_PIN);

    pinMode(EC11_K_PIN, INPUT_PULLUP);

    //初始化按键事件检测
    SW.attachClick(click);
    SW.attachDoubleClick(doubleclick);
    SW.attachLongPressStop(longclick);
    SW.setDebounceTicks(20);//滤波(ms)
    SW.setClickTicks(200);
    SW.setPressTicks(500);

    Serial.println("Starting BLE work");
    bleKeyboard.begin();
}

void loop() {
    SW.tick();

    if (bleKeyboard.isConnected()) {
        if (lastEncoderValue != encoder.getCount()) {
            now_count = encoder.getCount();
            if (now_count != lastEncoderValue) {
                if (!SW.isIdle()) {         //检测按键是否空闲
                    activate = false;
                    Serial.print("(Long_pressed)Encoder value: ");
                    Serial.println(now_count);
                } else {
                    Serial.print("Encoder value: ");
                    Serial.println(now_count);
                }
            }

            if (now_count > lastEncoderValue) {
                if (!SW.isIdle()) {         //检测按键是否空闲
                    if (mode == 0) {}     //模式0按钮按下顺时针功能
                    if (mode == 1) {    //模式1按钮按下顺时针功能
                        bleKeyboard.write(KEY_DOWN_ARROW);
                        Serial.println("DOWN_ARROW");
                    }
                } else {
                    if (mode == 0) {  //模式0顺时针功能
                        bleKeyboard.write(KEY_MEDIA_VOLUME_UP);
                        Serial.println("MEDIA_VOLUME_UP");
                    }
                    if (mode == 1) {  //模式1顺时针功能
                        bleKeyboard.write(KEY_RIGHT_ARROW);
                        Serial.println("RIGHT_ARROW");
                    }
                }
            }
            if (now_count < lastEncoderValue) {
                if (!SW.isIdle()) {         //检测按键是否空闲
                    if (mode == 0) {}    //模式0按钮按下逆时针功能
                    if (mode == 1) {  //模式1按钮按下逆时针功能
                        bleKeyboard.write(KEY_UP_ARROW);
                        Serial.println("UP_ARROW");
                    }
                } else {
                    if (mode == 0) {  //模式0逆时针功能
                        bleKeyboard.write(KEY_MEDIA_VOLUME_DOWN);
                        Serial.println("MEDIA_VOLUME_DOWN");
                    }
                    if (mode == 1) {  //模式1逆时针功能
                        bleKeyboard.write(KEY_LEFT_ARROW);
                        Serial.println("LEFT_ARROW");
                    }
                }
            }
            lastEncoderValue = now_count;
        }
    }
}

• 📍代码相关参考：https://blog.csdn.net/qq_46443616/article/details/127995706
• 📋编译信息

使用 0.3.2  版本的库 ESP32-BLE-Keyboard 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\ESP32-BLE-Keyboard
使用 2.0.0  版本的库 BLE 在文件夹： C:\Users\Administrator\AppData\Local\Arduino15\packages\esp32\hardware\esp32\2.0.5\libraries\BLE
使用 2.0.4  版本的库 OneButton 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\OneButton
使用 0.10.1  版本的库 ESP32Encoder 在文件夹： C:\Users\Administrator\Documents\Arduino\libraries\ESP32Encoder
"C:\\Users\\Administrator\\AppData\\Local\\Arduino15\\packages\\esp32\\tools\\xtensa-esp32-elf-gcc\\gcc8_4_0-esp-2021r2-patch3/bin/xtensa-esp32-elf-size" -A "d:\\arduino\\MyHexDir/ESP32_BLE_Keyboard.ino.elf"
项目使用了 1055409 字节，占用了 (80%) 程序存储空间。最大为 1310720 字节。
全局变量使用了32988字节，(10%)的动态内存，余留294692字节局部变量。最大为327680字节。
