STC8单片机+基于DMP库解析MPU6050数据+匿名上位机图形化显示

  • ✨该工程代码匹配的是匿名四轴上位机软件的2.6版本通讯协议，所以支持使用2.6版本的，最新的版本不支持。
  • 🌿验证对象：STC8H8K64U
  • 🌿时钟频率：11.0592MHz
  • 🌿波特率：115200

📑匿名上位机V2.6界面配置和说明

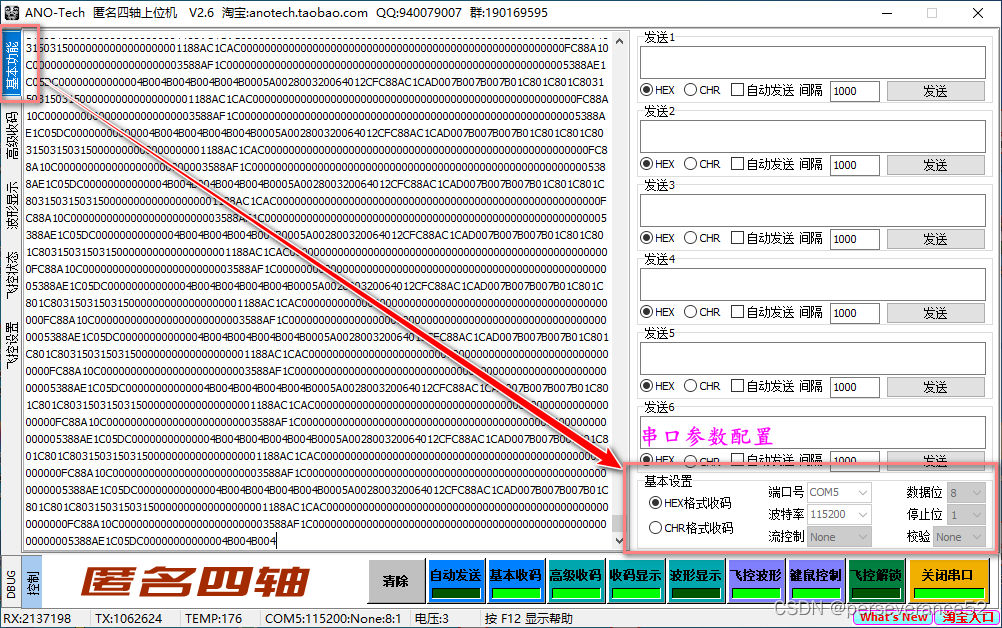

  • 🌿基本功能设置界面：
    在这里插入图片描述
  • 🌿高级收码
    在这里插入图片描述
  • 🌿波形显示：3条不同颜色的波形对应的是：gyrox, gyroy, gyroz数据。
    在这里插入图片描述
  • 飞控状态
