📍本文基于github项目：https://github.com/geekchun/Jlink-OB/tree/master
⚡申明：仅限个人研究学习，无其他用途。

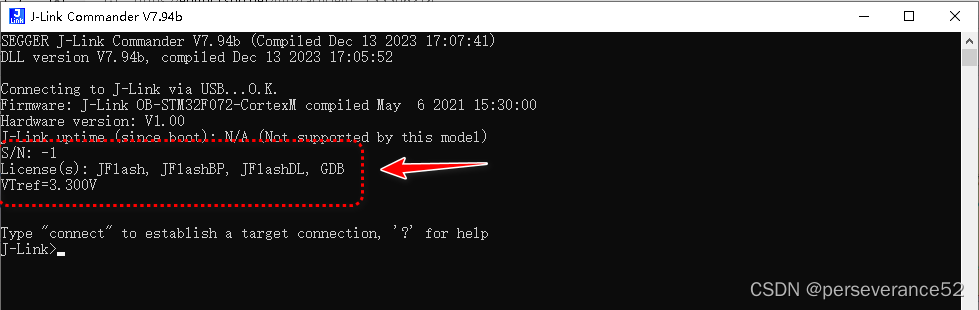

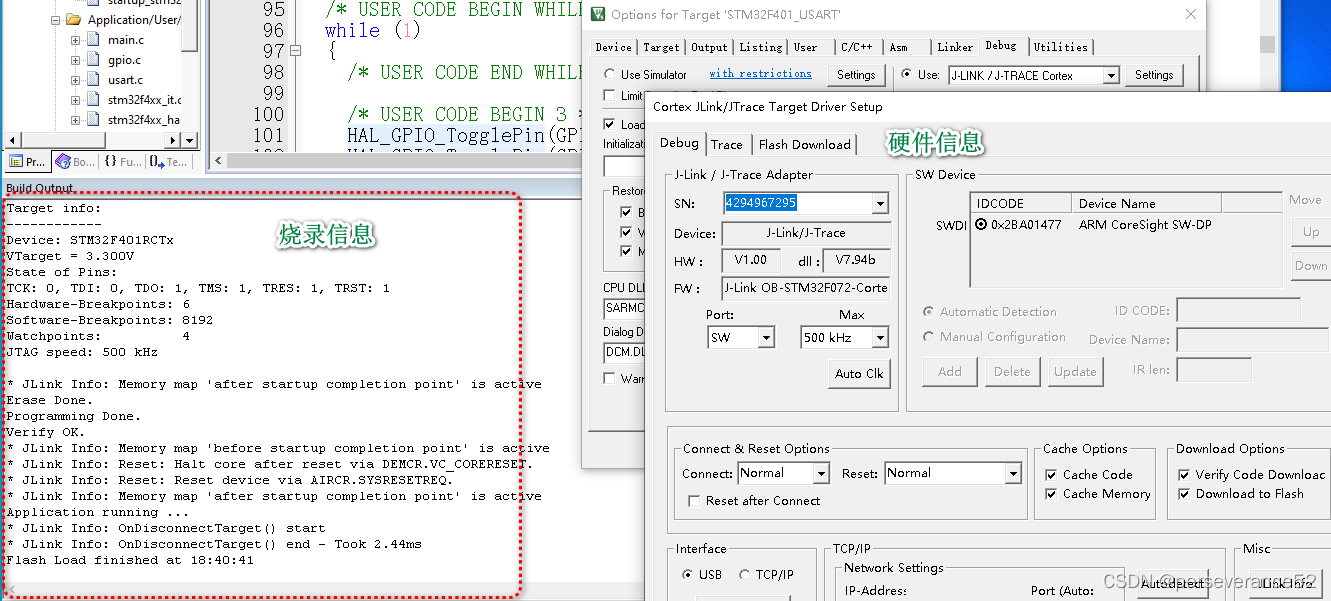

🌿采用该项目提供的固件，烧录STM32f4时信息以及硬件信息：

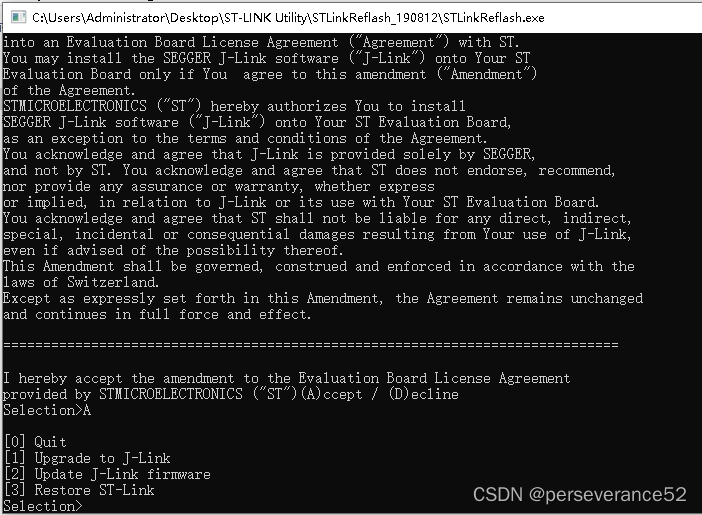

🌿对于制作的J-Link OB调试器，也可以使用现成的ST-LINKv2烧录器通过特定软件升级固件换成J-Link OB调试器的固件。也就是说，制作J-Link OB调试器，可以是STM32F103CBt6的芯片。

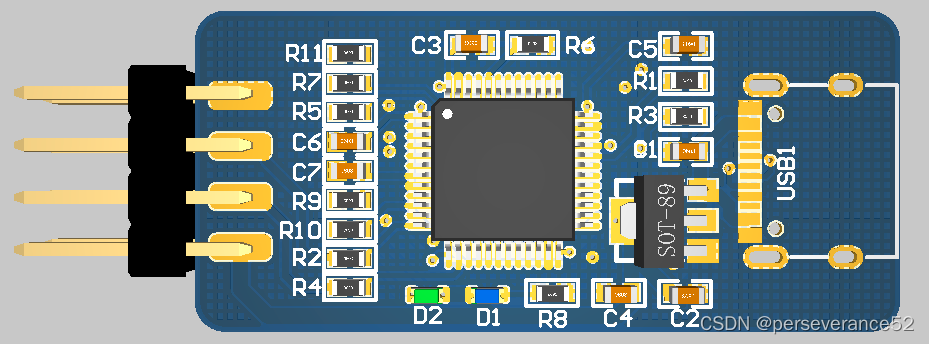

✨该项目是基于STM32F072CBTx制作的，正好手上之前制作过一款stm32f072RBT6的最小系统板，于是进行功能验证一下，实际采用的是极海的APM32F072RBT6主控芯片，成功验证了项目可行性。

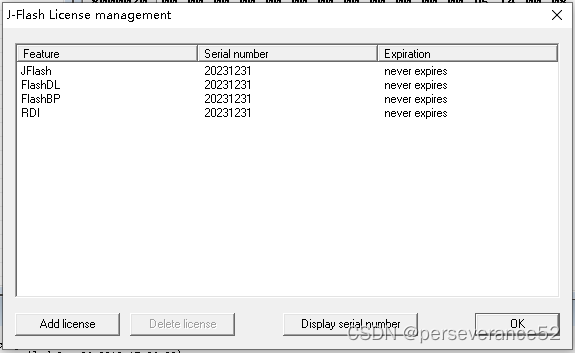

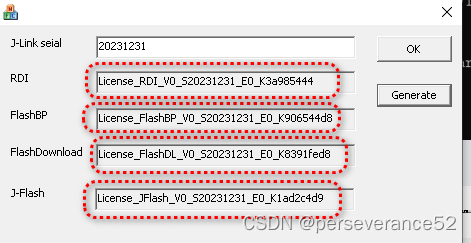

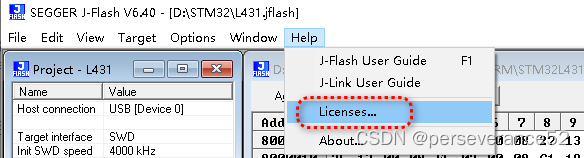

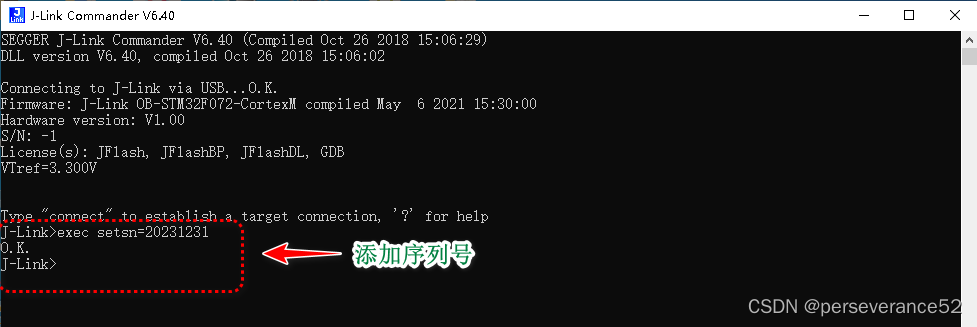

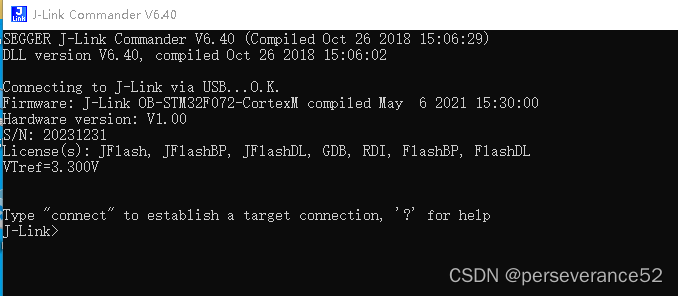

👉在JLINK没有添加license情况下，不支持JLINK软件下载。

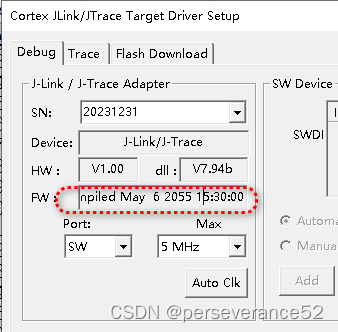

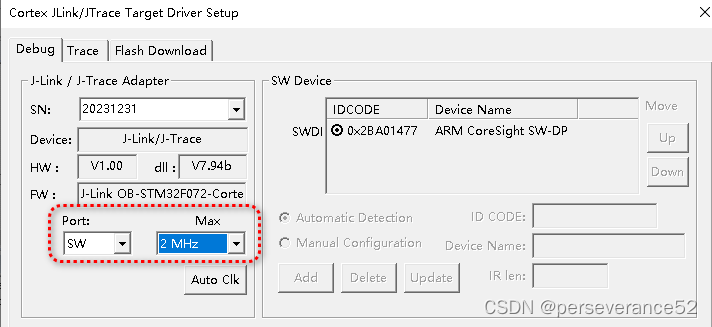

🌿J-Link OB-STM32F072 最快下载速度2M，设置2MHz下载速度，需要将J-Link OB-STM32F072的PA1连接到目标板上的NRST引脚,才能达到此速度，没有连接此引脚，只能选择500KHz的下载速度.否则，在设置高于500KHz速度参数时，下载会报错。

📍segger官方对J-Link OB介绍：https://www.segger.com/products/debug-probes/j-link/models/j-link-ob/#supported-devices

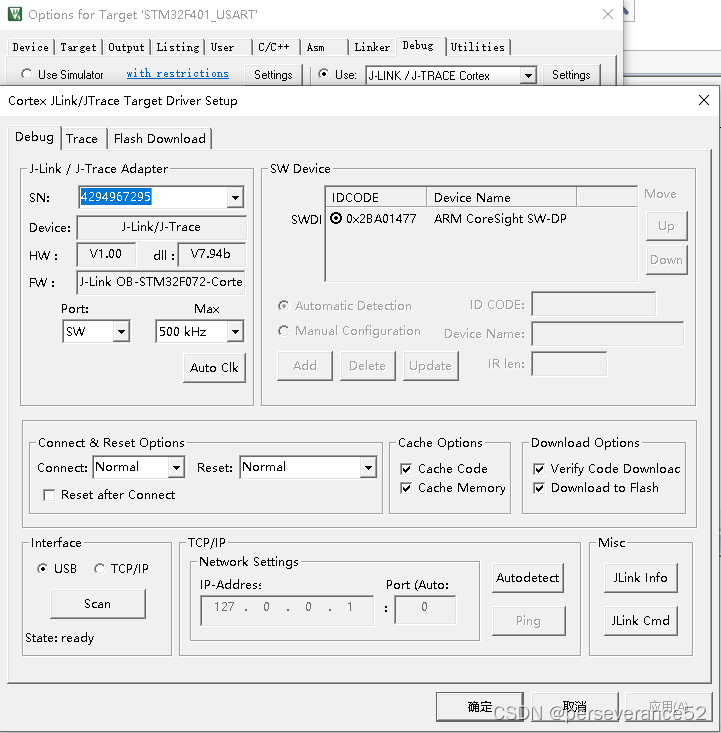

✨使用个人开发板验证时测试，时钟调至500KHz，下载程序时才不会报错。

🔰如果个人进行验证的话，硬件+制作成本可能就5元以内（主控3.5元+其他元件算1.5）就可以制作，前提是使用立创免费PCB打样。

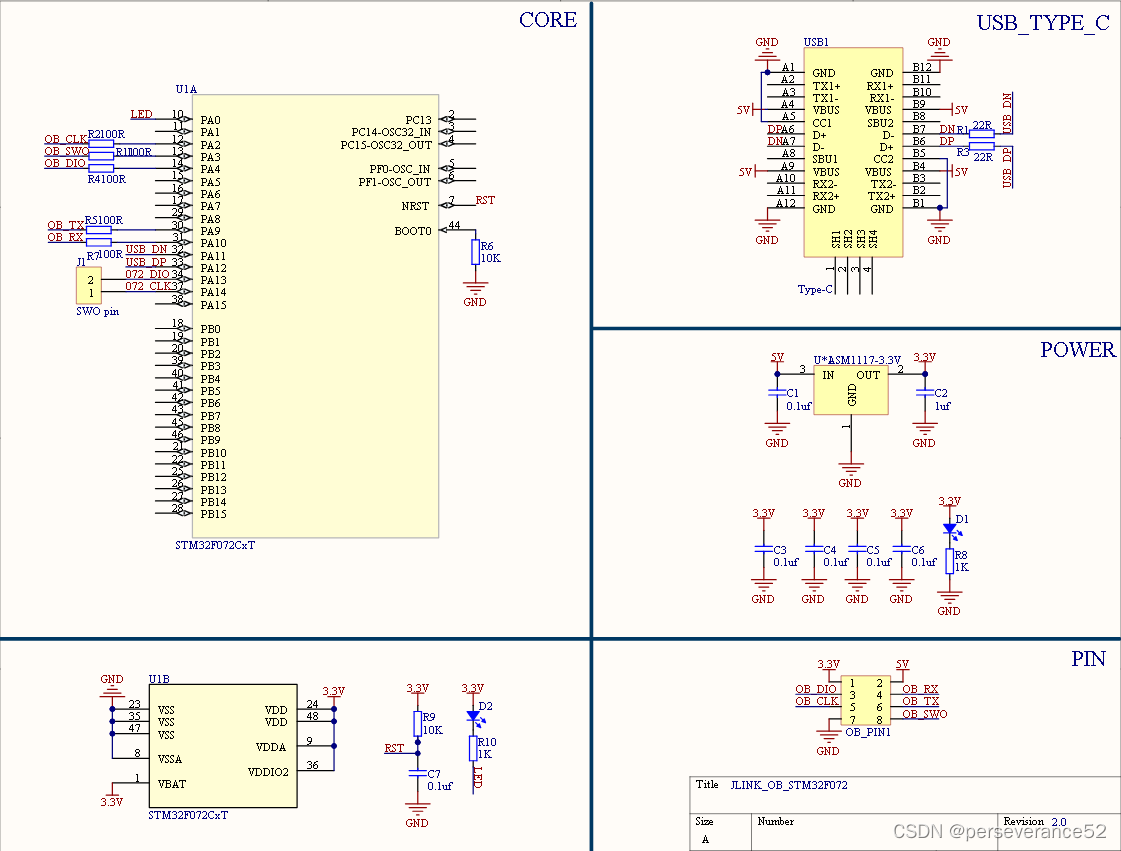

🍁原理图：
📌项目的在线原理图以及PCB文件：https://365.altium.com/files/E4666ADF-0253-4355-9297-A74E3173189E?openedFrom=files&variant=[No+Variations]

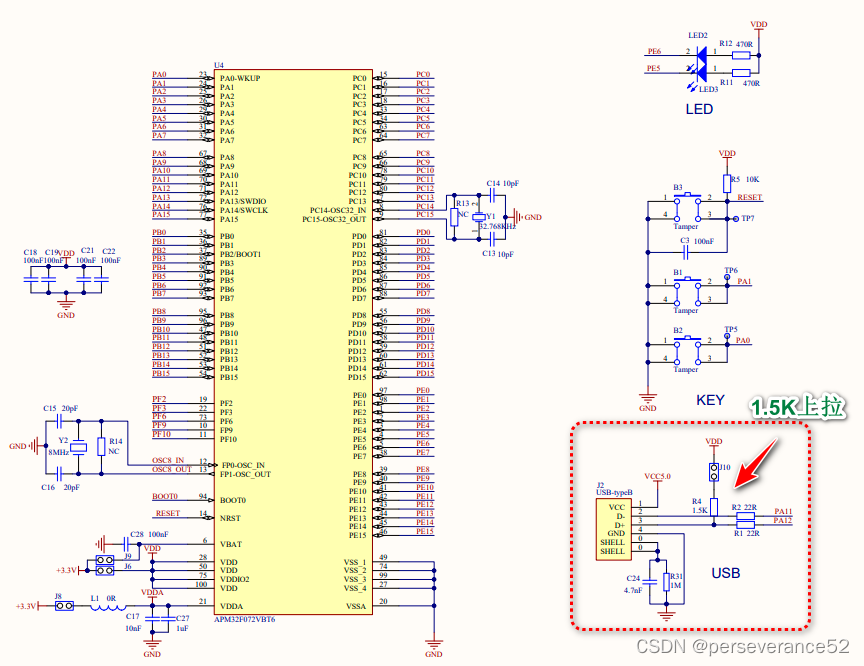

🌿APM32F072可以参考：(D+需要1.5K上拉)：https://www.geehy.com/uploads/tool/APM32F072VB-MINIBOARD%20V1.0.pdf

✨stm32f072cxt6芯片的DP线是内置上拉电阻的,可以不需要此上拉电阻。可以参考：https://oshwhub.com/lsanor/j-link-ob-stm32f072_v1-2

PA2  ---   连接目标板的PA14(swclk)
PA4  ---	连接目标板的PA13(SWDIO)
PA1	 --- 连接目标板的NRST(RST)
---虚拟串口---
PA9（OB_TX）
PA10（OB_RX）

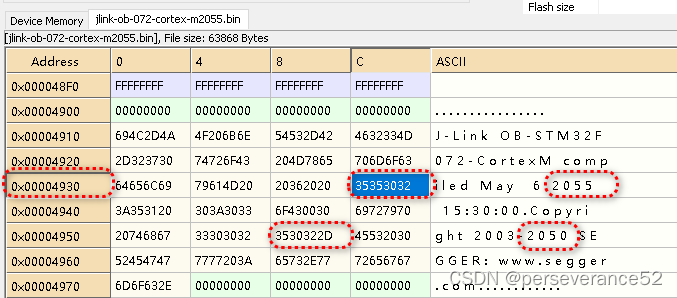

✨个人直接使用的是项目提供的jlink-ob-072-cortex-m.bin文件直接使用STM32 ST-LINK Utility工具进行烧录。

🌿使用APM32F072芯片，需要注意，如果使用STM32 ST-LINK Utility工具烧录，那么版本不能太高，否则无法连接和识别APM32芯片，新版本的STM32所有上位机软件都有排他性识别。
🏷极海Geehy-ISP软件通过串口下载：https://www.geehy.com/apm32?id=16

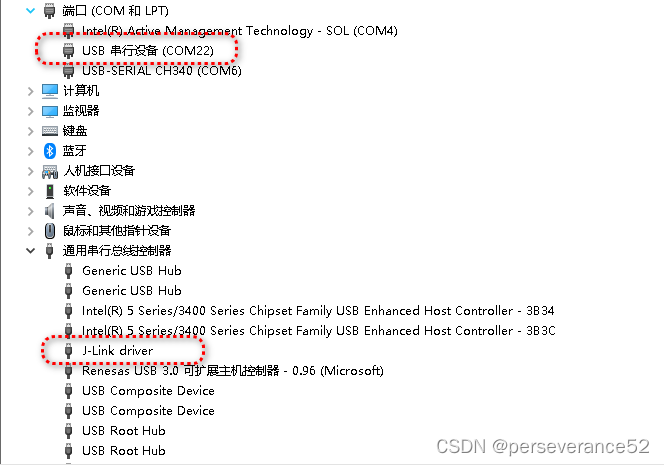

🌿烧录完固件后，需要安装驱动,才能正常识别J-LINK,否则在电脑设备管理器中只显示bulk interface设备，必须手动更新驱动才行。🔖具体可以参考：https://wiki.segger.com/J-Link_shown_as_generic_BULK_device_in_Windows
🌿驱动下载地址：https://www.segger.com/downloads/jlink/
