电压比较器LM339介绍和仿真

电压比较器LM339介绍和仿真

---

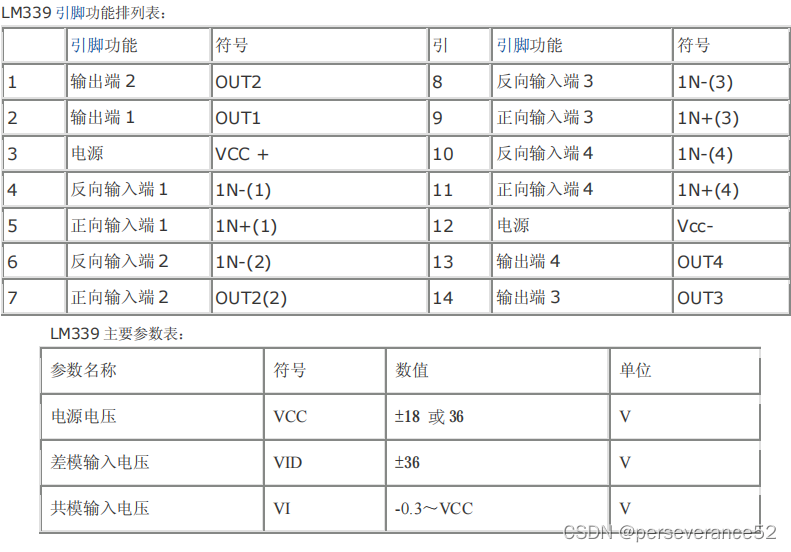

📑LM339相关特性

• 工作电源电压范围宽，单电源、双电源均可工作，单电源： 2～36V，双电源：±1～±18V；
• 消耗电流小， Icc=1.3mA；
• 输入失调电压小， VIO=±2mV；
• 共模输入电压范围宽， Vic=0～Vcc-1.5V；
• 输出与 TTL，DTL，MOS，CMOS 等兼容；
• 输出可以用开路集电极连接“或”门；

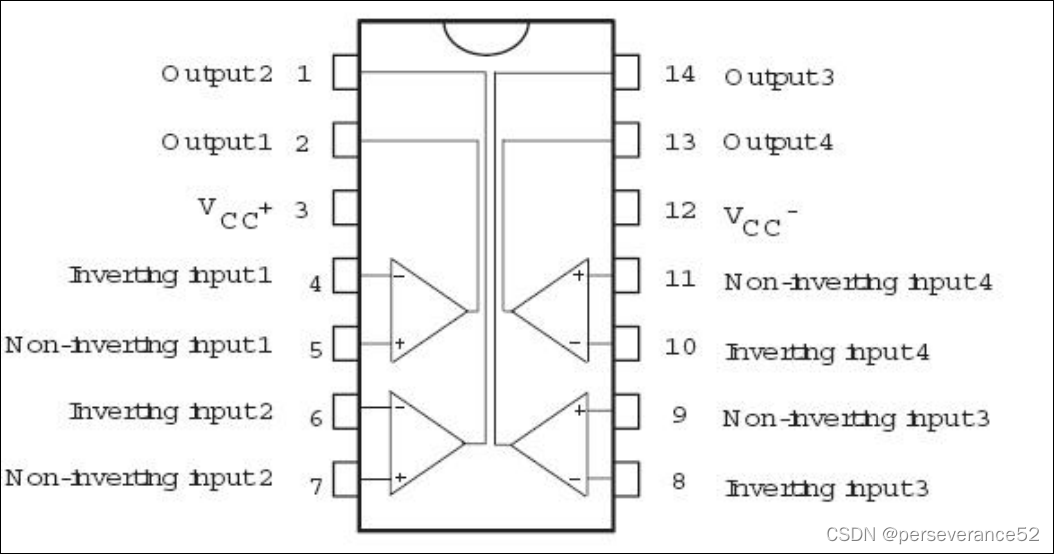

• 🍁内部结构图：

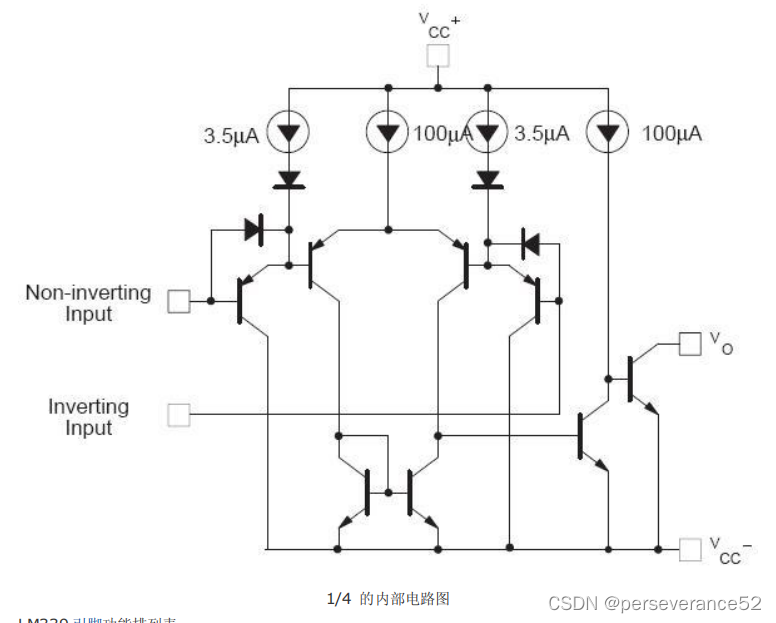

• 🌼1/4 的内部电路图：

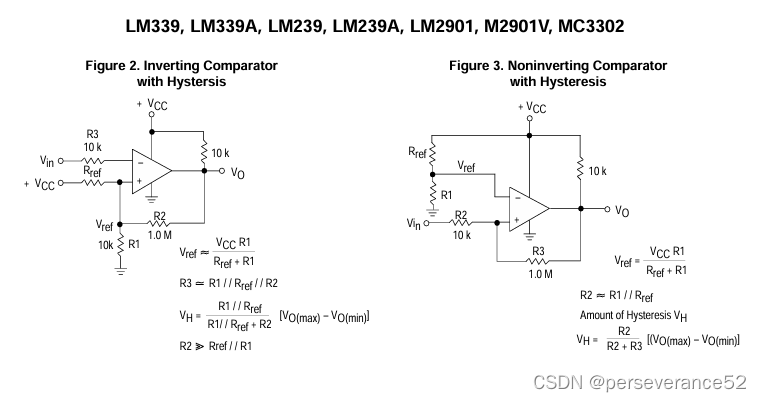

• 🥕相关设计参考电路：(LM339属于集电极开漏输出，输出端需要接上拉，才能输出高电平)


🔰电压比较器和运放的差异

电压比较器和运放是两种不同的电子器件，具有不同的工作原理和应用场景。

• 📙工作原理：

• 电压比较器是一种用于比较两个输入电压大小的电子器件。它将两个输入电压进行比较，并输出一个逻辑电平表示哪个输入电压更大。电压比较器一般只有一个输出端，输出的电平可以是高电平或低电平。
• 运放（Operational Amplifier，简称Op-Amp）是一种高增益的差分放大器。它具有两个输入端和一个输出端。运放的工作原理是将输入电压放大到较大的增益，输出端输出放大后的信号。运放可以于各种电路应用，如放大器、滤波器、积分器等。

• 🌿功能和应用：

• 电压比较器主要用于比较两个压的大小关系，并输出一个逻辑电平表示结果。电压比较器常用于数字电路中的逻辑判断，如比较器、电路等。
• 运放具有高增益和较低的输出阻，可以用于各种电路应用运放可以实现大电压、放大电流、滤、积分、微等功能。在模拟电路中，放广泛应用放大器、滤波器、积分等电路中。

.- 🌿输入电压范围：

电比较器一般能够处理较大的输入电压范围，可以接受较高的输入电压，通常在几十伏到上百伏之间。
运放的输入电压范围相对较小，一般在几伏到几十伏之间。在输入电压超出范围时，运放可能会出现饱和现象。

• 总之，电压比较器和运放是两种不同的电子器件，具有不同的工作原理和应用场景。电压比较器主要用于比较两个电压的大小关系，输出一个逻辑电平表示结果；而运放可以实现放大电压、放大电流、滤波、积分、微分等功能，广泛应用于各种模拟电路中。

🛠Multisim仿真电路

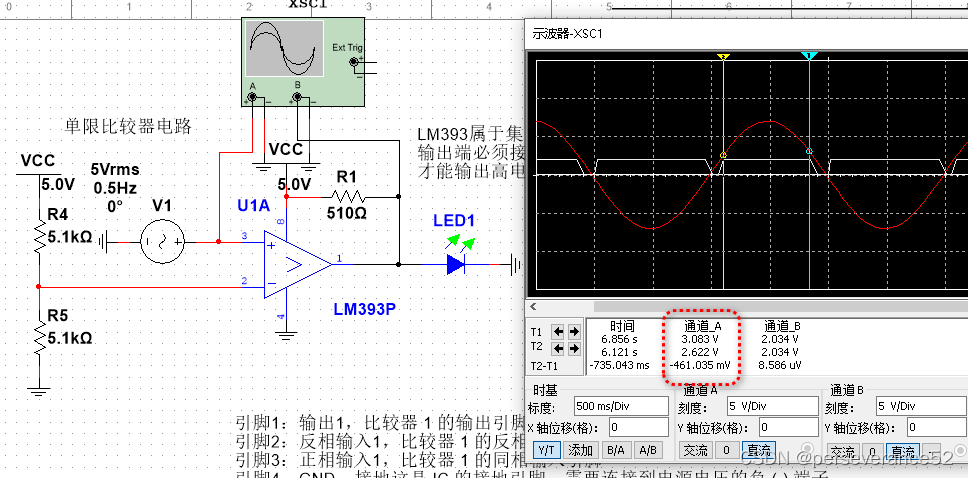

• 🔖这里使用LM393双路电压比较器做仿真测试。

• 🌿当电压比较器的同相端电压大于反向端电压时，输出高电平；同相端电压小于反向端电压时，输出低电平；

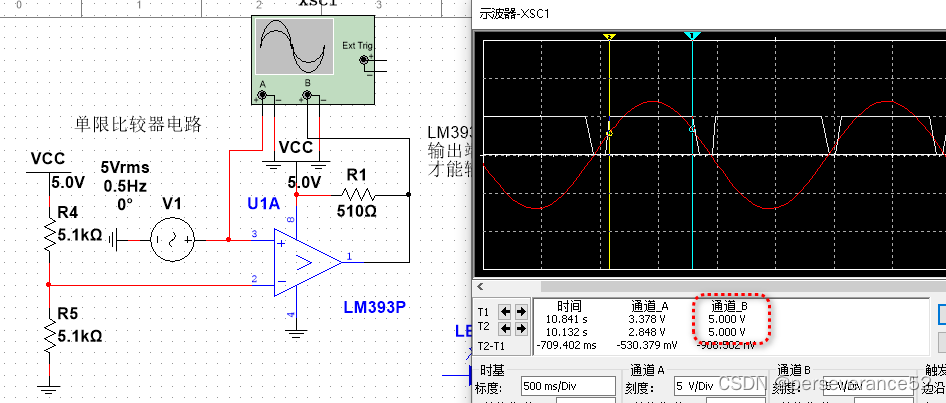

• 🔖上图由于输出端还串联了一个发光二极管，峰值是2V左右。下图不串联发光二极管的波形图：

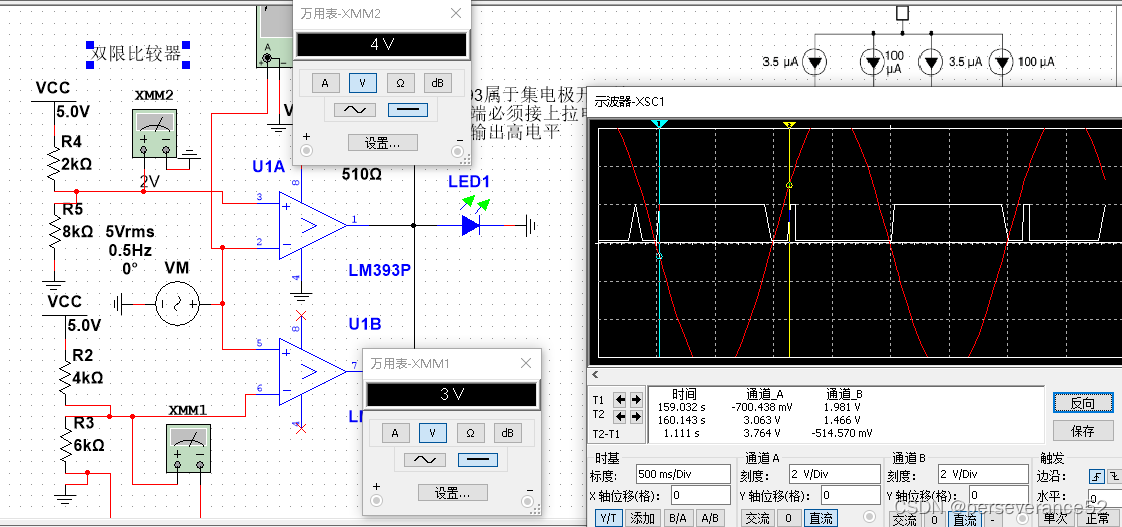

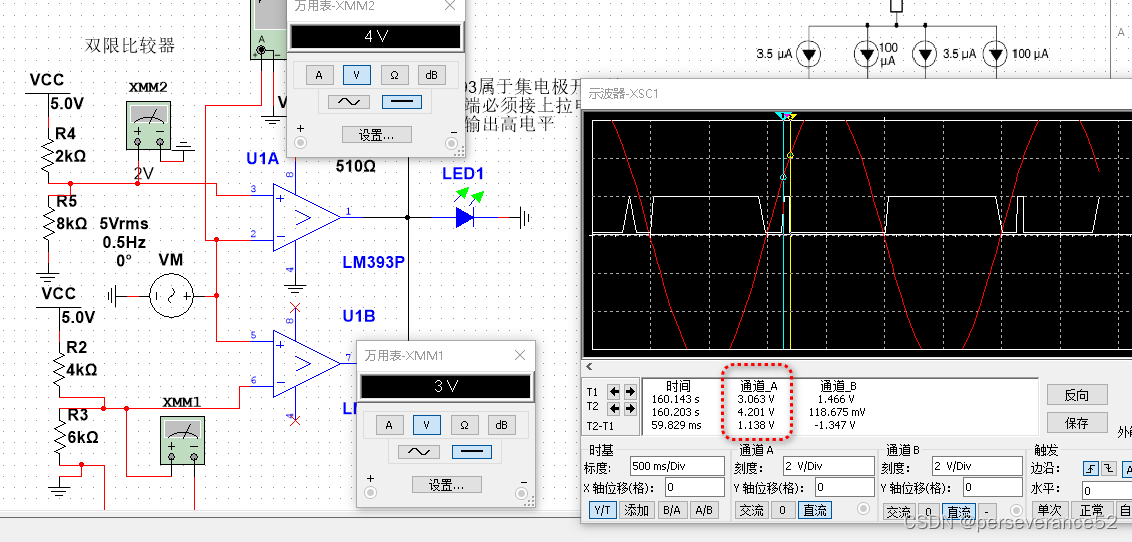

• 🌿作为双限比较器使用实验:

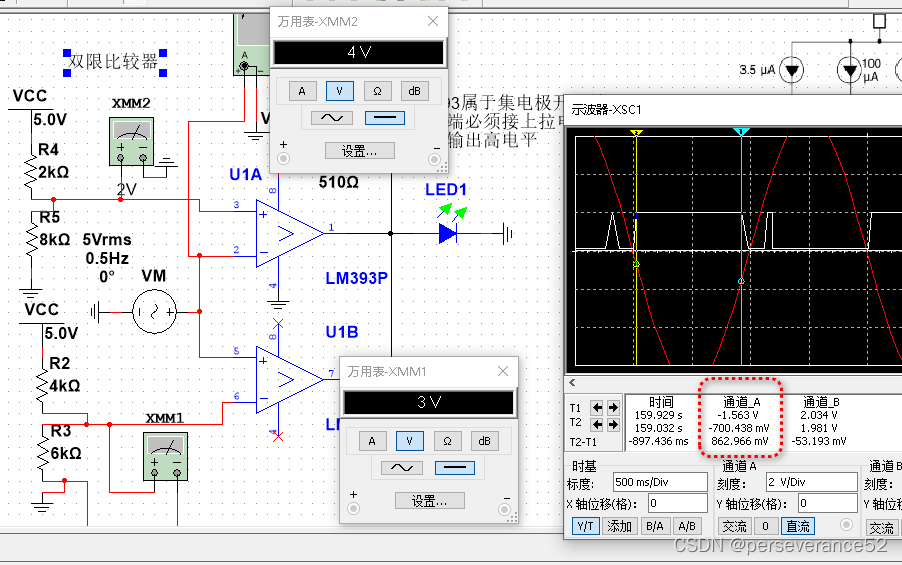

• 当VM输入电压在3V - 4V时，输出高电平。

在给定±5V交流输入情况下，当VM输出-0.7V - ( -1.5V)时，输出高电平。

📚LM339资料和LM393仿真电路

• 🔖基于Multisium14.2版本。

链接：https://pan.baidu.com/s/1QCJSwhUrS-_OUFqkTi7diQ?pwd=y9p0
提取码：y9p0
