保护模式-段寄存器

目录

思考

逻辑地址、线性地址、物理地址

什么是段

什么是段寄存器

段寄存器的结构

不可见部分的探测

段基址的探测

段限长的探测

访问权限的探测

---

思考

以下的汇编指令中的ds:[0x12345678]表示什么？

mov eax, dword ptr ds:[0x12345678]

逻辑地址、线性地址、物理地址

在x86架构中，逻辑地址、线性地址和物理地址之间存在着一定的关系，这些地址的转换关系如下：

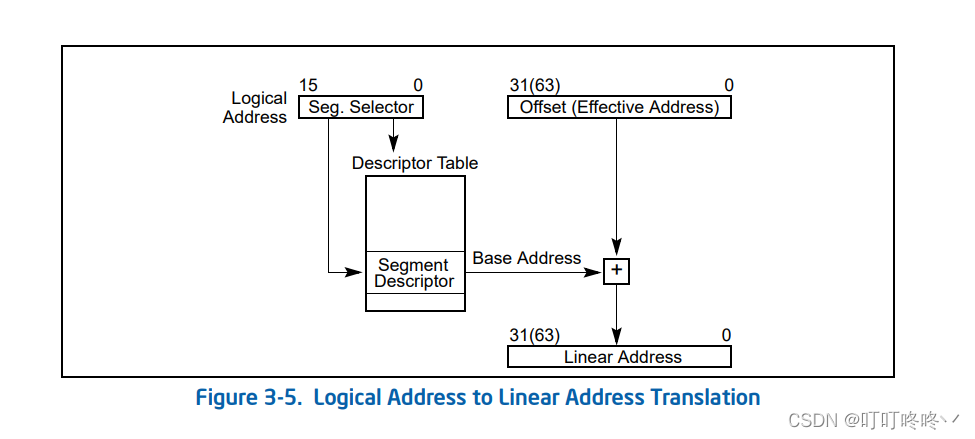

• 逻辑地址（Logical Address）：逻辑地址是由程序生成的地址，包括段选择符（Seg.Selector）和偏移量（Offset）两部分。段选择符（Seg.Selector）用于指定段描述符（Seg.Descriptor）在全局描述符表（GDT-Global Descriptor Table）或者局部描述符表（LDT-Local Descriptor Table）中的索引，偏移量（Offset）用于指定段内的偏移地址。由于逻辑地址是相对于段的，所以需要通过段基址和偏移量进行相加才能得到线性地址。如Intel白皮书所示：

• 线性地址（Linear Address）：线性地址是在x86架构中引入的概念，它是指逻辑地址经过分段机制转换后得到的地址。线性地址可以看作是逻辑地址到物理地址转换的中间结果，它是相对于整个虚拟地址空间的。
• 物理地址（Physical Address）：物理地址是指内存中实际的地址，是CPU通过地址总线发送给内存控制器访问内存的地址。线性地址通过页目录表、页表和页内偏移量进行转换得到物理地址，它指向实际的物理存储单元。需要注意的是，在x86-64架构中，由于采用了平坦模型和64位的地址空间，物理地址和线性地址是一一对应的，因此不需要进行分页转换。

ds:[0x12345678]中的ds就是一个段寄存器，它存储了一个段选择符。0x12345678则是一个偏移量，它指定了该段内的偏移地址。

什么是段

在x86架构中，内存被划分为多个段（Segment），每个段的大小和属性都
