SAR ADC的量化误差

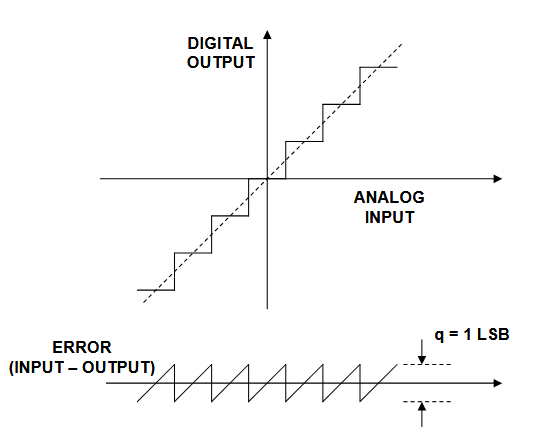

理想ADC对信号进行数字化时，最大误差为±1/2LSB，如下图的一个理想N位ADC，对于任何横跨数个LSB的交流信号，其量化误差可以通过一个峰峰值幅度为q (一个LSB的权重)的非相关锯齿波形来近似计算。对该近似法还可以从另一个角度来看待，即实际量化误差发生在±1/2q范围内任意一点的概率相等。虽然这种分析不是百分之百精确，但对大多数应用是足够准确的。

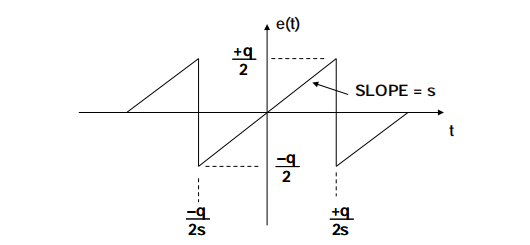

锯齿误差的计算公式如下：e(t) = st, –q/2s < t < +q/2s。

e(t)的均方值可以表示为：

进行简单的积分和简化可得：

另外，锯齿误差波形产生的谐波远远超过DC至f s /2的奈奎斯特带宽，然而，所有这些高阶谐波必须折回(混叠)到奈奎斯特带宽并相加，产生q/√12的均方根噪声。

量化噪声近似于高斯分布，几乎均匀地分布于从DC至fs /2的奈奎斯特带宽。这里假设量化噪声与输入信号不相关。在某些条件下，当采样时钟和信号通过谐波相关时，量化噪声将与输入信号相关，能量集中在信号的谐波中，但均方根值仍然约为q/√12。理论信噪比现在可以通过一个满量程输入正弦波来计算：
