ADC采样非理想因素(一)

ADC 采样开关有几种非理想采样因素:1)采样的有限带宽 2)采样的时候时钟会有抖动3)开关会有沟道注入和时钟馈通。4)会有采样噪声

采样时候时钟抖动包含时钟自身的抖动和孔径抖动。已经在《时钟抖动对SAR ADC 性能的影响》里有过描述。

这里先讲一下有限带宽对采样性能的影响。
在这里插入图片描述

SW 表示理想开关,R 表示开关导通电阻,C 表示采样电容,CLK 表示该开关的控制信号。

ADC转换,首先需要把信号采样下来,当采样后的输出信号必须要满足一定的精度,如ADC要达到12bit,那采样后的信号精度必须达到12bit以上,如果达不到,后面是理想的12bit ADC,整体性能也达不到12bit。但是采样电路有很多非理想因素,可能导致达不到12bit。所以我们需要仔细分析这些非理想因素,并加以规避这些bit损失。

首先是采样电路在采样的时候不能很好的跟随输入的信号的。因为采样电路的带宽不是无限大的,是有一定带宽的,采样电路像一个低通滤波器。所以不是所有信号频率均能通过。

先考虑采样固定信号

当开关打开一瞬间,Vin给Vout充电,Vout慢慢变成Vin,是个阶跃响应的过程。时间常数 τ=RC。当clk电压从高到低关断时,信号就维持住,输出与输入间的关系定格,并表示为:
在这里插入图片描述

为了达到量化精度,减小误差,需要满足Vin-Vout<1LSB,LSB=Vfs/(2^B).Vfs为信号满摆幅,B是bit位数。t是采样周期的一半。

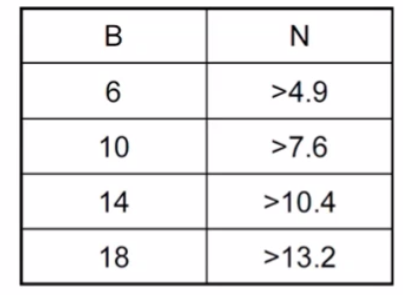

另外,我们假定N为t和时间常数的比值,那么根据计算可以得到如下表格:
在这里插入图片描述

如要设计10bit时,则从表格中可以查到N的取值,如果我们通过INL/DNL和噪声确定了C,就可以求出需要的导通开关电阻值。

再考虑采样是正弦信号

前面可以得到只要N比例越大,采样误差就越小。现在是连续的正弦波,可以直觉的感觉到,只要正弦波频率越低,则同样的采样误差,需要的N 的值越小。设正弦波频率为fin,那么fin/fs比例越小,则同样的采样时间下,采样误差就越小。

上面是定性的分析,现在来定量一下。假设输入信号Vin如下式,且输出Vout初始值为0:
在这里插入图片描述

则Vout的采样输出表达式为:
在这里插入图片描述

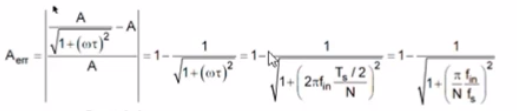

在t=Ts/2,Vout包括两部分:称指数衰减的inintial transient 部分,由于N=Ts/2/(RC)远大于1,这部分可忽略,Steady-State响应部分是Vout的主要建立误差,其表达式为:
在这里插入图片描述

所以对于高频连续时间信号,对建立时间的要求更高,如对于10bit的建立精度,fin=fs/2时,建立误差大约~2%。

我们通常通过送入一个Vin 正弦波,然后通过采样电路后得到采样输出波形,通过FFT分析查看采样电路是否满足采样精度的要求。
