1.OrCAD网表导出

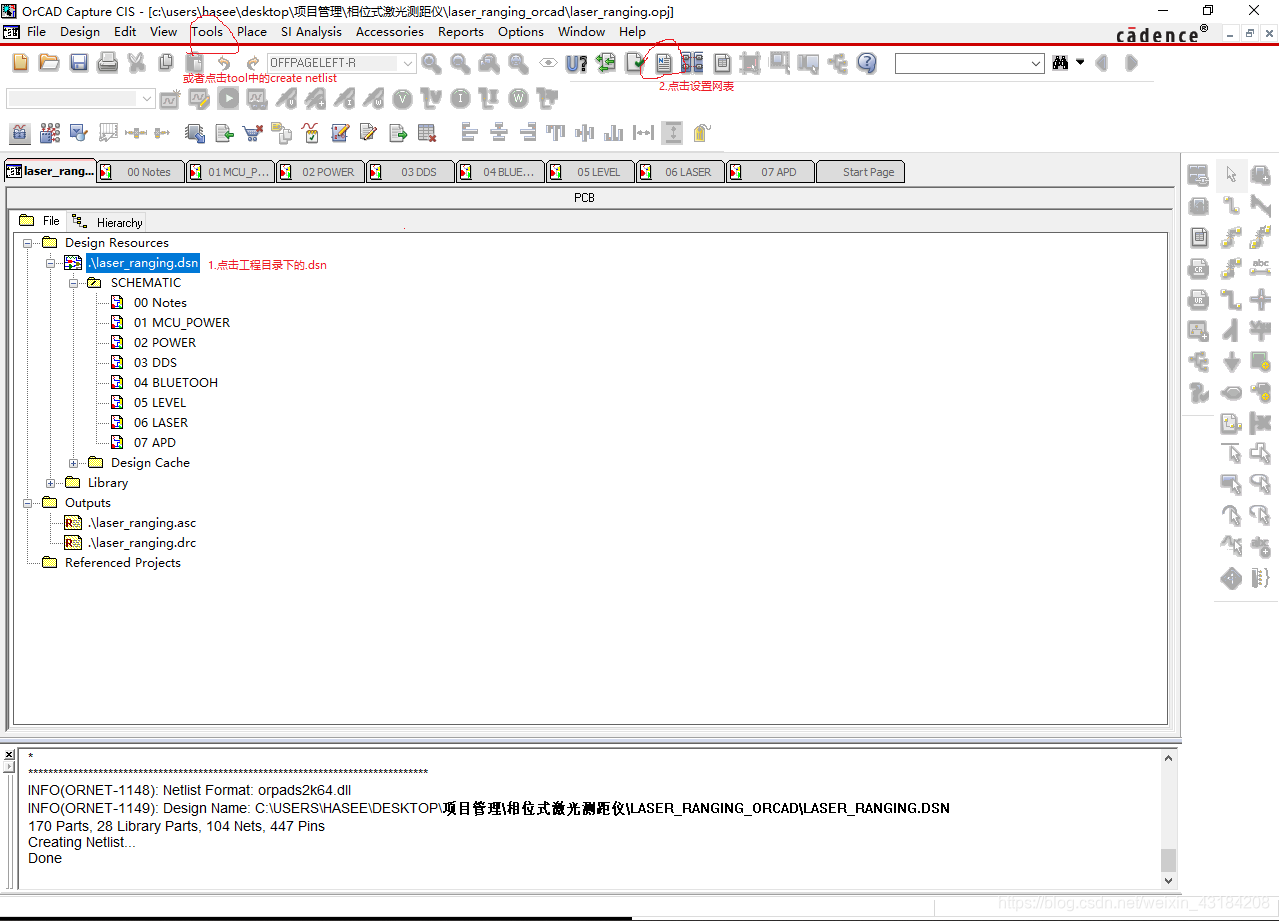

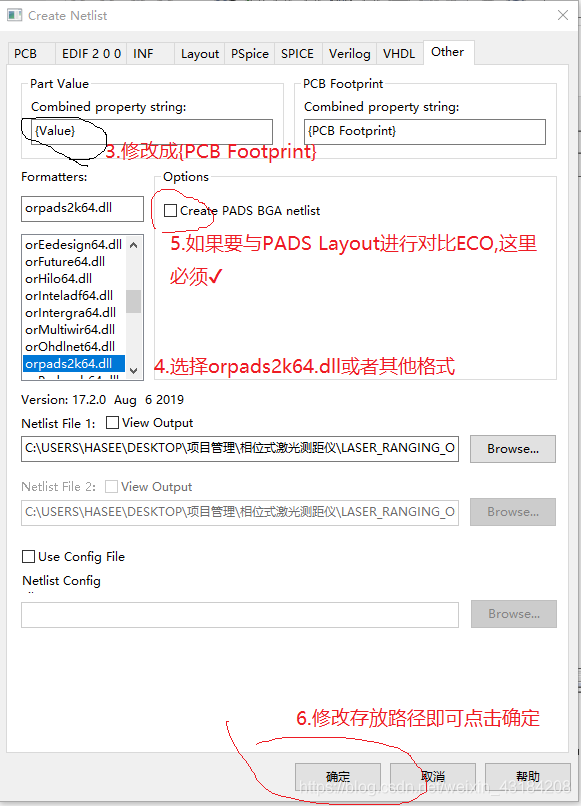

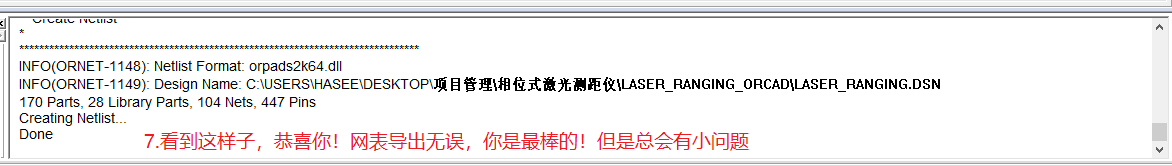

OrCAD是一个十分强大的电路设计软件，支持多种网表输出，这里给大家分享一下导出PADS网表的操作。如果你的原理图已经绘制完成，请看小白式操作！！！如果你原理图话没搞定，你还是加把劲画图吧！在这里插入图片描述在这里插入图片描述在这里插入图片描述
看懂的童鞋请留步，精彩内容继续为您奉上。
2.PADS导入OrCAD生成网表

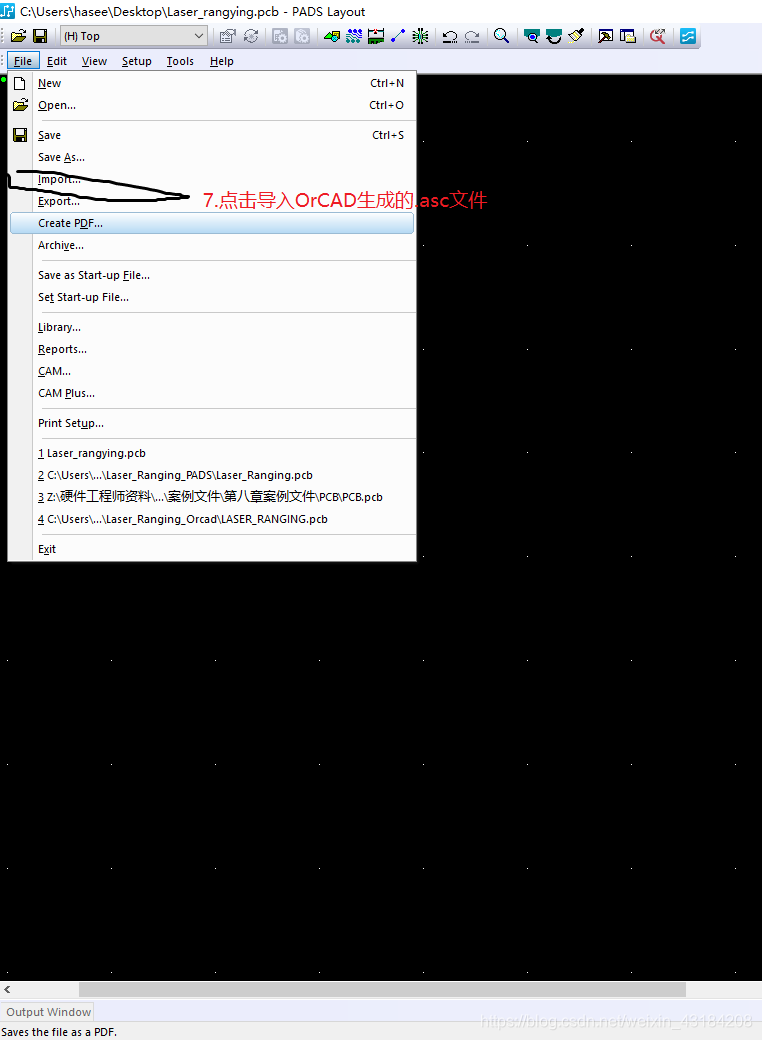

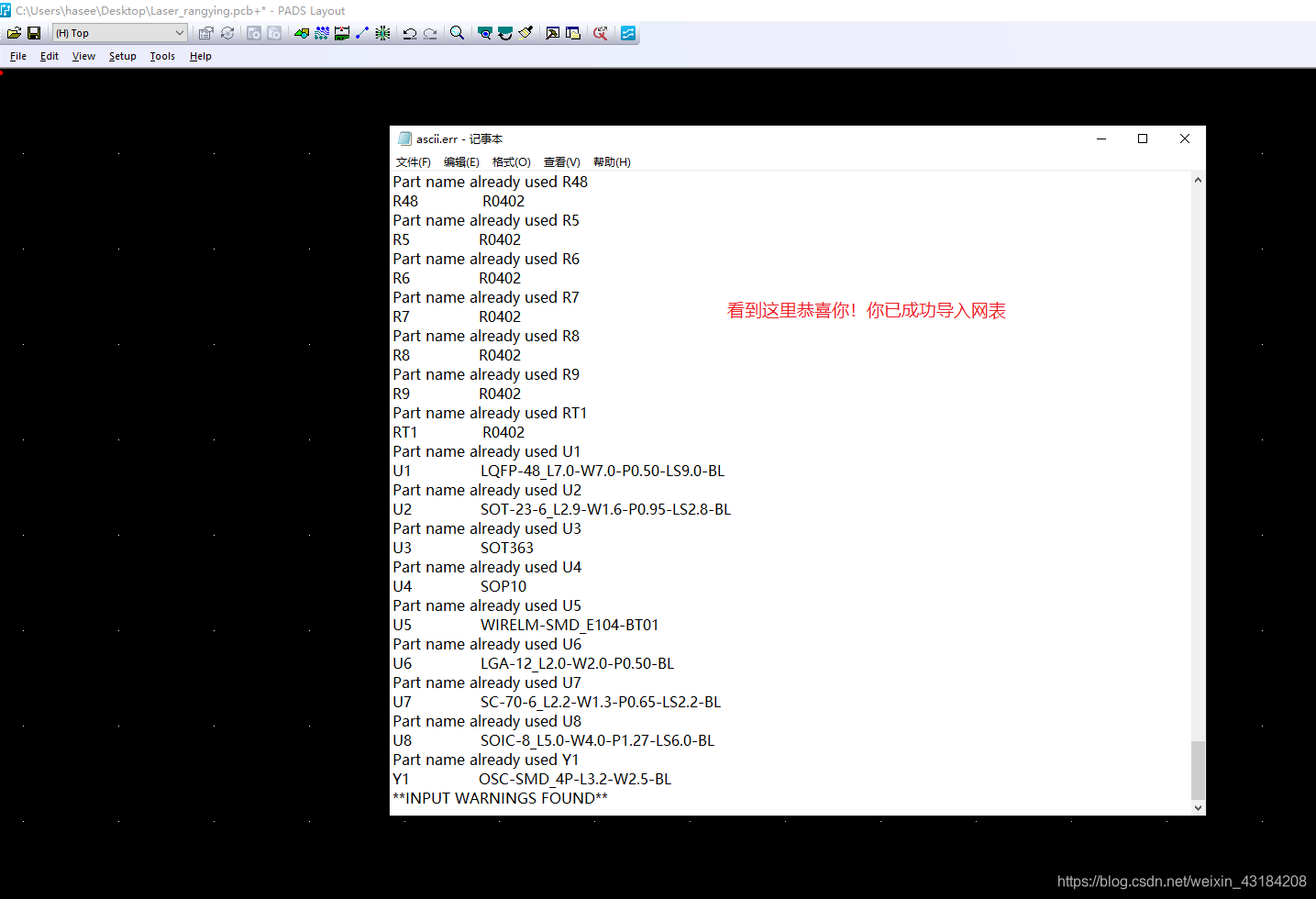

首先，打开PADS VX2.4这个软件（本人用的是vx2.4版本，其他版本也适用），首先先建立一个.pcb文件，我这里已经建好了一个,逼话少说，
在这里插入图片描述在这里插入图片描述
