高速窄脉冲峰值保持设计

一、目的
在激光探测领域，探测器发出的高速窄脉冲，单片机AD进行采样，很难捕捉到窄脉冲的幅值，即使使用高速AD进行采样，也存在一定的难度。因此，本方案设计了一种高速窄脉冲峰值保持电路，有助于单片机AD采样能很好的捕捉到脉冲幅值。

二、方案分析与比较
峰值保持器一般分为两种：电压型和跨导型。

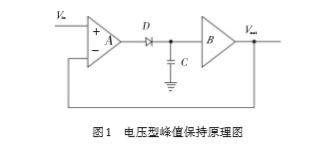

方案一:电压型峰值保持器，由电压型运放、二极管、保持电容、缓冲器组成，优点是元件成本低，缺点是峰值保持存在过冲问题。

方案二：跨导型峰值保持器，由跨导型运放、恒流源、二极管、保持电容、缓冲器组成，优点是几乎不存在电压过冲问题，缺点是高速运放芯片成本过高.。

其实两种方案的原理都是对输入信号与输出信号的差值电压进行放大，输出电压或电流经过二极管对保持电容充电，电压型峰值保持器是电压转换电压的形式，二跨导型运放则是电压转换成电流的形式，存在过冲问题几率低。综合比较，使用了方案二。
三、硬件部分
1、电路图

R7与C3对信号源产
