LLC半桥谐振电路的T1~T2工作阶段解析

在LLC半桥谐振电路中，T1到T2的阶段是一个非常关键的工作周期。它主要涉及死区时间、零电压开通（ZVS）的实现以及谐振电路的行为。让我们详细分析这一阶段的各个元器件的工作状态及其对整个电路的影响。

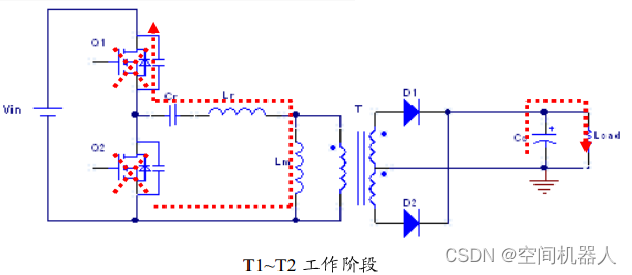

T1~T2 阶段工作原理

1. 死区时间（Dead Time）

• 定义：
  死区时间是指两个开关（Q1 和 Q2）都处于关断状态的时间段。这段时间用于避免两个开关同时导通，从而防止直通故障（Shoot-through）和短路现象。

• 谐振电流对Coss的影响：
  在这段时间内，谐振电感 ( L_r ) 上的电流仍然流动，尽管 Q1 和 Q2 都处于关断状态。此时的电流方向和大小会对输出电容（Coss）进行充电和放电。

  • 对 Q1 的输出电容（Coss）放电：谐振电流对 Q1 的输出电容进行放电，使得电容上的电压逐渐减小。
