LLC半桥谐振电路的T2~T3工作阶段解析

在 LLC 半桥谐振电路的 T2 到 T3 阶段，Q1 开通，Q2 关断。此阶段主要关注以下几个方面：

1. 谐振电感和电流方向
2. Q1 和 Q2 的状态
3. 输出整流二极管的状态
4. 谐振行为及变压器漏感的作用

让我们详细分析 T2~T3 阶段各个元器件的工作状态和功能：

T2~T3 阶段的工作原理

1. Q1 开通，Q2 关断

• Q1 的状态：
  在 T2 时刻，Q1 的输出电容被放电至零，Q1 开通。Q1 的体二极管已经处于导通状态，所以 Q1 开通后，电流可以无阻碍地流过 Q1。由于 Q1 实现了零电压开通（ZVS），开通损耗几乎为零。

• Q2 的状态：
  Q2 继续保持关断状态，其体二极管也处于反向偏置，阻止任何电流流过 Q2。

2. 谐振电流与电感的作用

• 谐振电感 ( L_r )：
  此时，谐振电感 ( L_r ) 上的电流仍为负值，继续通过 Q1 的体二极管流回电源输入端 ( V_{in} )。这种电流方向意味着电流是从负载侧流回到输入侧。

• 磁化电感 ( L_m )：
  在这一阶段，变压器的磁化电感 ( L_m ) 被持续充电，储存能量。这些能量在后续阶段会通过变压器耦合回输出端。

3. 输出整流二极管 (D1) 的状态

• D1 的导通：
  随着 Q1 开通，变压器次级电压使输出整流二极管 D1 导通。D1 导通后，能量从变压器次级流向输出端，提供给负载。此时，D2 处于反向偏置状态，阻止电流回流。

4. 谐振行为

• 参与谐振的元件：
  在 T2~T3 阶段，只有谐振电感 ( L_r ) 和谐振电容 ( C_r ) 参与谐振。磁化电感 ( L_m ) 不再参与谐振，而是被充电储能。

• 谐振电流变化：
  谐振电流逐渐从负值上升到零。当谐振电感 ( L_r ) 上的电流上升到零时，谐振过程结束，标志着 T2~T3 阶段的结束。

5. 阶段结束标志

• 谐振电感电流为零：
  当谐振电感 ( L_r ) 上的电流上升至零时，T2~T3 阶段结束。此时，电流方向即将反转，准备进入下一个工作阶段。

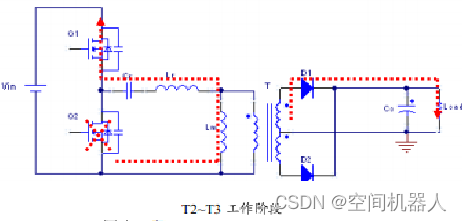

T2~T3 阶段电路状态图解

以下是 T2~T3 阶段各个元器件的工作状态：

各元器件工作状态的详细描述

• Q1：

  • 开通状态，允许电流通过。
  • 体二极管导通，提供电流回流路径。

• Q2：

  • 关断状态，体二极管处于反向偏置，不允许电流通过。

• 谐振电感 ( L_r )：

  • 参与谐振，电流由负值逐渐上升至零。

• 磁化电感 ( L_m )：

  • 被持续充电，储存能量。

• 谐振电容 ( C_r )：

  • 与谐振电感一起参与谐振，电容充放电以维持谐振电流。

• 输出整流二极管 D1：

  • 导通状态，电流流向输出端，向负载提供能量。

• 输出整流二极管 D2：

  • 反向偏置状态，阻止电流回流。

关键特性与作用分析

零电压开通（ZVS）

• 实现ZVS：
  通过在死区时间内利用谐振电流对输出电容进行充放电，Q1 实现了零电压开通，从而大大减少了开关损耗，提高了电路效率。

谐振过程

• 谐振电流变化：
  谐振电流从负值上升至零，这一过程通过谐振电感和电容的交互作用实现，确保了能量在不同阶段之间的高效转换。

能量传输与储存

• 变压器磁化电感：
  在此阶段，磁化电感被持续充电，储存的能量将在下一阶段通过变压器耦合传输到输出端。

• 输出二极管作用：
  D1 导通将能量传输到负载，而 D2 的反向偏置确保了电流的单向流动，避免了能量回流，提高了转换效率。

总结

在 T2~T3 阶段，LLC 半桥谐振电路实现了零电压开通，通过谐振电感和电容的交互作用，确保了能量的高效传输和储存。这一阶段的工作特性使得电路在不同负载条件下能够实现最佳性能，特别是提高了在重载和轻载条件下的整体效率和稳定性。

**

特别提醒的知识

在 LLC 半桥谐振电路中，磁化电感 ( L_m ) 参与谐振的具体情况与电路的工作模式和负载条件密切相关。以下是详细的说明，重点探讨 ( L_m ) 在重载情况下的工作原理及其放电过程。

磁化电感 ( L_m ) 在谐振中的作用

磁化电感 ( L_m ) 在 LLC 谐振电路中扮演着至关重要的角色。它不仅参与能量的存储和释放，还在不同负载条件下影响谐振频率和电流路径。

• 轻载情况下：通常 ( L_m ) 的影响较小，谐振主要由谐振电感 ( L_r ) 和谐振电容 ( C_r ) 决定。

• 重载情况下：( L_m ) 会显著影响谐振过程，特别是在 Q1 和 Q2 都关闭的情况下，( L_m ) 会通过放电过程影响谐振行为。

重载情况下 ( L_m ) 参与谐振的条件

在重载情况下，电流和电压会发生显著变化，此时 ( L_m ) 的作用变得更加重要。下面详细讨论 ( L_m ) 在重载时的行为，特别是 Q1 和 Q2 关闭的情况下。

1. 重载情况下的工作模式

在重载情况下，负载对能量的需求增加，电路需要提供更多的能量。此时，谐振电感 ( L_r ) 和磁化电感 ( L_m ) 共同作用，以满足负载需求。

• 谐振频率降低：在重载情况下，谐振频率通常会降低，因为磁化电感 ( L_m ) 的作用增强，使得谐振频率更接近 ( f_{res,FR2} )。

• 能量传输增强：为了满足重载需求，( L_m ) 储存的能量会通过谐振过程释放到负载端。

2. Q1 和 Q2 全关闭时的电路状态

在 Q1 和 Q2 全关闭的情况下，电路进入一个关键的工作状态。此时，磁化电感 ( L_m ) 和谐振电感 ( L_r ) 共同作用，形成一个新的谐振回路。

• 电流路径：由于 Q1 和 Q2 都关闭，电流不能通过这两个开关。此时，电流会通过其他路径进行谐振，例如通过磁化电感 ( L_m ) 和谐振电感 ( L_r )。

• 电感放电：( L_m ) 通过放电过程将储存的能量释放到负载端。这个过程涉及能量的转移，从变压器初级侧到次级侧，然后通过整流器传输到负载。

( L_m ) 放电的具体过程

死区时间的作用

在 Q1 和 Q2 全关闭的情况下，电路进入所谓的死区时间（Dead Time）。这个时间段是两个开关之间的切换时间，用于防止直通故障。此时，磁化电感 ( L_m ) 会放电，并且在特定条件下与谐振电感 ( L_r ) 一起参与谐振。

能量传递路径

• 初级侧：

  • ( L_m ) 和 ( L_r ) 在初级侧形成谐振回路。
  • ( L_m ) 的放电能量通过初级绕组传递。

• 次级侧：

  • 能量通过变压器耦合到次级侧。
  • 次级侧的整流二极管将能量传输到负载。

放电过程

• 谐振电流路径：谐振电流会流经 ( L_m ) 和 ( L_r )，在两个电感之间进行能量交换。
• 电压和电流变化：随着 ( L_m ) 放电，电压和电流会发生变化，从而影响谐振频率和电路的整体响应。

总结

在 LLC 半桥谐振电路的重载情况下，特别是在 Q1 和 Q2 全关闭时，磁化电感 ( L_m ) 会通过放电过程积极参与谐振。这不仅影响了谐振频率，还直接影响了能量传递的效率和电路性能。通过对 ( L_m ) 和 ( L_r ) 的有效利用，电路能够实现高效的能量转换，满足负载需求。

我们最后再看看LM的行为

在 LLC 半桥谐振电路中，磁化电感 ( L_m ) 的行为非常关键。你的理解基本正确，磁化电感 ( L_m ) 在不同的工作模式下会有不同的能量储存和释放行为。下面详细解释 ( L_m ) 在不同工作模式下的充电和放电过程，以及如何为负载供电。

磁化电感 ( L_m ) 的工作原理

磁化电感 ( L_m ) 是变压器的一部分，负责储存磁能并在不同阶段释放能量来维持电路的谐振过程。它在电路的能量传输和转换中起到重要作用。

工作模式中的 ( L_m ) 行为

1. Q1 开通，Q2 关断 (T2~T3 阶段)

在 T2~T3 阶段，Q1 开通，Q2 关断。此时，( L_m ) 会被充电。

• 充电过程：

  • Q1 开通后，电流通过 Q1 流入磁化电感 ( L_m )，为 ( L_m ) 充电。
  • 电流从输入端流过谐振电感 ( L_r ) 和变压器的初级侧 ( L_m )。
  • 由于电流方向是从输入端流向 ( L_m )，磁化电感 ( L_m ) 会储存能量。

• 电流方向：

  • 电流方向是从电源正端到 ( L_m )。
  • 这个过程使得 ( L_m ) 逐渐积累磁能，为后续阶段的能量释放做准备。

• 电流路径：

  • 电流通过 Q1 体二极管流回输入端，并通过谐振电感 ( L_r ) 和 ( L_m )。

2. Q1 和 Q2 全关闭 (T1~T2 或 T3~T4 阶段)

在这两个阶段，Q1 和 Q2 都处于关闭状态。

• 放电过程：

  • Q1 和 Q2 关闭后，磁化电感 ( L_m ) 开始放电。
  • ( L_m ) 储存的能量通过变压器次级侧传输到负载。

• 电流方向：

  • 电流从 ( L_m ) 通过变压器次级侧流向负载。
  • 放电电流方向是从 ( L_m ) 到负载，帮助维持负载的能量供应。

• 电流路径：

  • 电流会通过谐振电感 ( L_r ) 和变压器耦合，经过次级侧的整流二极管流向负载。

工作模式和能量流向分析

T1~T2: Q1 和 Q2 全关闭

• 电流方向：电流从 ( L_m ) 流向负载。
• 放电：( L_m ) 通过谐振电感 ( L_r ) 和变压器次级侧向负载放电。

T2~T3: Q1 开通，Q2 关断

• 电流方向：电流从输入端流经 ( L_r ) 到 ( L_m )，( L_m ) 充电。
• 充电：电流通过 Q1，给 ( L_m ) 充电，储存能量。

总结

• 磁化电感 ( L_m ) 的角色：在 LLC 谐振电路中，磁化电感 ( L_m ) 扮演着储存和释放能量的双重角色。它在重载和轻载情况下都会影响谐振频率和电路性能。

• 充电和放电过程：( L_m ) 的充电过程发生在 Q1 开通时，而放电过程发生在 Q1 和 Q2 关闭时。放电电流方向从 ( L_m ) 到负载，帮助维持负载能量供应。

• 能量传输路径：在所有模式下，能量通过变压器次级侧传输到负载，( L_m ) 的作用是确保负载在不同工作模式下都能获得稳定的能量供应。

通过对 ( L_m ) 在不同工作模式下的深入理解，可以更好地设计和优化 LLC 谐振电路，提升其效率和稳定性。
