大话开关电源（二）——反激式变换器的工作原理

反激式（Flyback）DC/DC变换器是一种常见的电源转换装置，具有简单的电路结构、成本低廉以及输入与输出电气隔离的特点，因此在许多小功率电子设备中得到广泛应用，例如充电器、适配器和待机电源等。

1. 拓扑结构

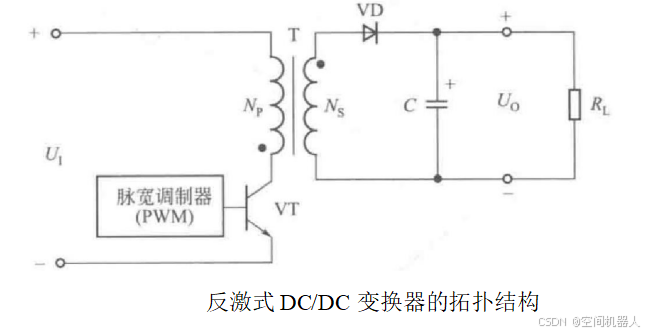

反激式DC/DC变换器的基本拓扑结构如下图所示：

• U₁: 输入直流电压
• T: 高频变压器，包含初级绕组（Np）和次级绕组（Ns）
• VT: 功率开关管，控制开关动作
• VD: 输出整流二极管，用于输出电压整流
• C: 输出滤波电容，用于平滑输出电压
• Uo: 输出直流电压
• R₁: 外部负载电阻
• PWM</
