大话开关电源（二）——全桥式变换器的工作原理

全桥式DC/DC变换器是电力电子技术中的一种变换器拓扑结构，通过将直流电压转换成另一个直流电压。它广泛应用于大功率隔离式开关电源中。下面是全桥式DC/DC变换器的工作原理详解。

工作原理

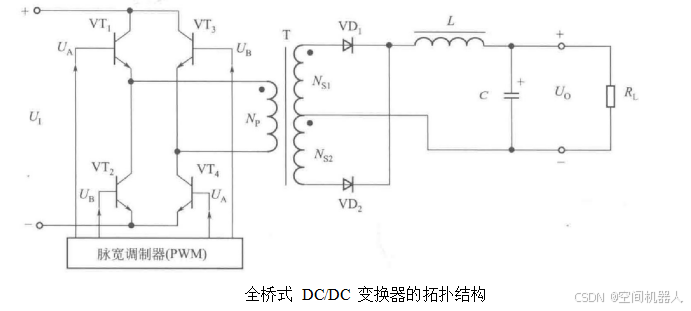

全桥式DC/DC变换器主要由以下部分组成：

1. 脉宽调制器 (PWM)：产生两路控制信号UA和UB，用于控制功率开关管的导通和关断。
2. 功率开关管 (VT₁, VT₂, VT₃, VT₄)：在控制信号的作用下交替导通和关断。
3. 高频变压器 (T)：通过电磁感应实现能量传递和电压变换。
4. 整流和滤波电路：将变压器次级电压整流并滤波，得到稳定的直流输出。

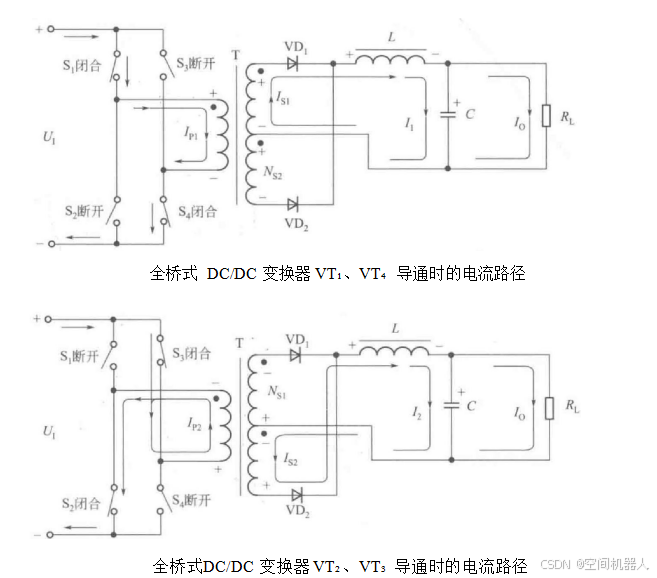

基本工作过程

1. UA为高电平时

   • 当UA为高电平，UB为低电平时，
