Flyback反激开关电源的工作原理可以比喻为一个“弹簧储能弹射系统”。我们可以将电能的存储和释放过程看作是弹簧(变压器)的压缩和弹射,在不同的时刻释放能量,供给负载。下面从微观到宏观,结合比喻详细讲解Flyback反激开关电源的工作原理、参数含义和选型方法。
微观原理——能量存储与释放

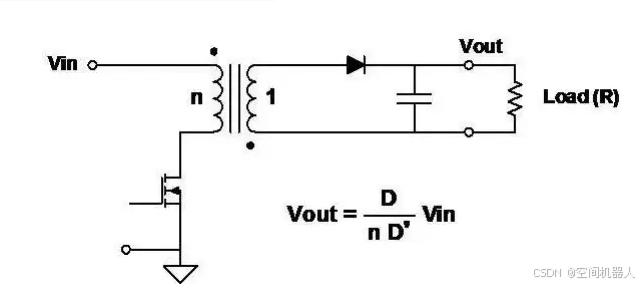

Flyback反激开关电源的核心元件是一个带有气隙的变压器,实际上它更像是两个线圈的组合,在原边和副边之间没有直接的能量传递。可以把这个变压器想象成一根弹簧,当原边开关导通时,弹簧被压缩,存储能量;当开关关闭时,弹簧弹开,将能量释放到副边供电给负载。
阶段一:压缩弹簧(原边导通)
当开关管(通常是MOSFET)导通时,电流通过原边线圈,形成一个磁场(能量存储在变压器的磁芯中,类似于弹簧被压缩)。这个阶段,副边线圈没有电流输出,因为副边的二极管被反向偏置,类似于弹簧还没有释放。
阶段二:释放弹簧(原边关断)
当开关管关断时,原边电流迅速中断,磁场开始衰减,副边的二极管被正向偏置,磁场中的能量被转移到副边,产生输出电压和电流,这就像弹簧弹射时释放的能量被传递到负载。
宏观工作原理——从储能到供电
从整体上看,Flyback电源通过交替的储能和释放能量来为负载供电。它的能量传递是间歇式的,每个周期中,电能先被存储在变压器中,随后在开关断开时传递到输出端。相比于其他拓扑,Flyback不需要额外的电感器,简单且适用于低功率应用。
参数含义
在Flyback电源的设计中,有几个关键参数:
-
开关频率(f):这是开关管的导通和关断频率,类似于弹簧压缩和弹射的次数。高频率意味着更快的能量传递,但也会增加开关损耗和EMI(电磁干扰)。
-
匝比(Np/Ns):原边线圈和副边线圈的匝数比决定了输入和输出电压的转换关系,类似于弹簧压缩和弹射的力度差异。较大的匝比意味着更高的电压提升能力。
-
占空比(D):开关导通时间与整个开关周期的比值。类似于弹簧压缩的时间,较大的占空比意味着在一个周期中有更多时间储能。
-
电流模式与电压模式控制:Flyback可以使用不同的控制模式,类似于如何调节弹簧的压缩和弹射方式。电流模式控制能够较好地抑制输入电压的波动,但需要额外的电流检测电路。
如何选型
Flyback电源的设计和选型取决于多个因素,关键元件包括变压器、开关管(MOSFET)、二极管和控制芯片:
-
变压器选型:变压器的匝比需要根据输入电压和输出电压来计算。例如,对于输入为230V AC,输出为12V DC的电源,变压器匝比需要匹配这两个电压之间的转换关系。此外,变压器的磁芯材料和气隙设计也非常关键,它们决定了磁场的存储能力(类似于弹簧的弹性系数)。
-
开关管选型:MOSFET需要能够承受输入电压的峰值,并且具有足够的开关速度和低的导通电阻。选择耐压足够高、开关速度快的MOSFET可以减少功率损耗和热量产生。
-
输出二极管选型:快恢复二极管或者肖特基二极管通常用于副边,它们需要承受反向电压,并且具备低的正向压降,类似于弹簧弹射过程中的阻力越小越好。
-
控制芯片选型:Flyback控制芯片需要支持合适的工作频率,并具备过流、过压等保护功能,确保系统稳定运行。
举例说明
比如要设计一个输入电压为85-265V AC,输出为5V/2A的USB充电器,典型的Flyback方案会选择:
- 变压器:通过匝比设计,将高压AC转换为5V DC,确保磁芯不会饱和。
- MOSFET:选择耐压为650V,导通电阻低的开关管,如STMicroelectronics的STF7N65M2。
- 输出二极管:选用耐压超过5V,正向压降低的肖特基二极管,如SS54。
- 控制芯片:选用集成度高的控制芯片如Power Integrations的TOPSwitch系列,简化电路设计并增加保护功能。
总结:Flyback电源可以比作一个弹簧储能系统,通过开关的开关动作来存储和释放能量。选型时要重点关注变压器的设计、MOSFET的开关速度和耐压,以及控制芯片的功能和频率。
