MRD2001毫米波雷达芯片组架构与系统解析

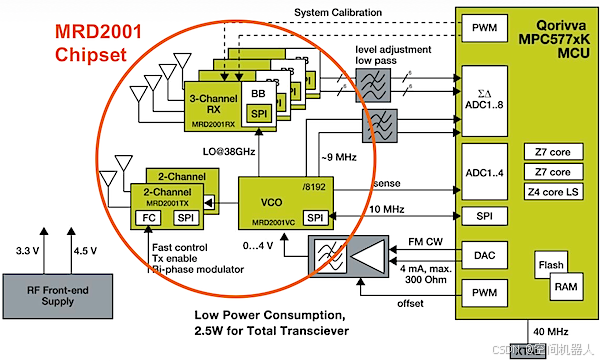

这个图展示了一个毫米波雷达的芯片系统，以MRD2001芯片组为核心，通过Qorivva MPC577xK MCU进行系统控制与数据处理。下方是详细的系统分析：

1. MRD2001 Chipset（MRD2001芯片组）

MRD2001是毫米波雷达芯片组，包含多个关键模块，包括2通道和3通道的收发器（RX和TX）、VCO（压控振荡器）以及SPI通信接口。这些模块构成了毫米波雷达的核心功能，即信号发射、接收和调制/解调。

• 2-Channel TX（发射模块）：

  • MRD2001TX模块是一个2通道发射器&#x
