MOS管选型举例说明

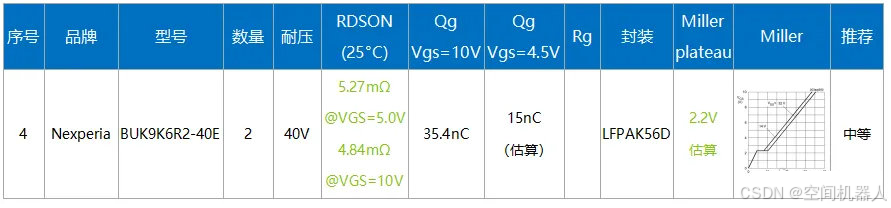

从图片来看，它包含了一些关于MOSFET器件的关键参数。我们可详细解释每个参数的含义及其对电路设计的影响：

1. 品牌 (Brand): Nexperia

Nexperia 是一家知名的半导体公司，主要生产功率器件、保护元件和逻辑器件。该品牌的MOSFET通常具有高效能和良好的开关特性，适合用于高性能的电源管理系统中。

2. 型号 (Model): BUK9K6R2-40E

该型号是Nexperia的一款MOSFET，通常用于汽车电子、工业电源以及消费电子产品中。这款型号的主要特点是低RDS(on)和较高的电流处理能力。

4. 耐压 (Vds): 40V

该参数代表MOSFET能够承受的最大漏极-源极电压。对于这款MOSFET，它的耐压为40V，意味着它适合用于低压到中等电压的应用，比如汽车或DC-DC转换器中。

5. RDS(on) (导通电阻):

• @VGS = 5.0V: 5.27 mΩ
• @VGS = 10V: 4.84 mΩ
  这个参数表示MOSFET在导通时的电阻，通常用来衡量功耗。较低的RDS(on)意味着导通损耗较小，有助于提升效率。此处在不同栅极电压 (VGS) 下给出了RDS(on)，当栅极电压增加时，导通电阻会进一步降低。

6. Qg (总栅极电荷):

• @Vgs = 10V: 35.4nC
• @Vgs = 4.5V: 15nC (估算)
  栅极电荷 (Qg) 是决定MOSFET开关速度的关键因素。它表示在开关过程中，栅极需要充电或放电的电荷量。栅极电荷越低，开关速度越快，开关损耗也越小。这里分别在VGS=10V和4.5V下给出了不同的Qg值。35.4nC的总栅极电荷表示这款MOSFET可能更适合在相对较慢的开关频率下使用，否则会有较大的开关损耗。

7. Rg (栅极电阻):

• 15nC (估算)
  栅极电阻 (Rg) 是影响MOSFET开关速度的另一个因素。栅极电阻越大，开关过程中的时间常数越大，从而降低开关速度。通常，低Rg意味着更快的开关速度。

8. 封装 (Package): LFPAK56D

LFPAK56D 是一种常见的功率MOSFET封装，通常用于需要较高功率密度的应用中。该封装具有较低的热阻和较好的电气性能，非常适合大电流应用。

9. Miller plateau (米勒平台电压): 2.2V (估算)

Miller plateau 是在MOSFET开关时，栅极电压保持不变的阶段。这一阶段通常决定了开关的延迟时间。2.2V的米勒平台电压属于中等水平，说明这个器件在开关时有适度的延迟。

10. Miller (米勒效应):

图中的米勒曲线展示了MOSFET的栅极电压在开关时的变化情况，米勒效应会影响栅极电压的上升或下降速度。根据图片中的说明，Miller效应对这款MOSFET的影响中等，意味着其开关速度适中。

11. 推荐: 中等

该列显示了对这款MOSFET的综合评价，推荐等级为“中等”，意味着它在成本、性能、效率等方面达到了一个较为平衡的状态，适合一般应用。

---

通过这些参数的解释，设计人员可以评估这款MOSFET在具体电路应用中的性能，尤其是对效率、开关速度、功耗和散热的影响。
