1. 新增频段&高频化

原理

5G网络引入了大量的新频段，尤其是毫米波频段（24GHz~100GHz），这使得网络能够利用更宽的带宽。相比于4G和以前的通信技术，5G的频段利用大幅增加。例如，4G LTE主要工作在<3GHz的低频段，而这些频段已被充分利用，难以满足日益增长的数据需求。

作用

带宽增加：毫米波频段提供更大的带宽，使得每个频段可以承载更多的频率资源。例如，28GHz频段的带宽可以达到几百兆赫兹，这使得单个用户的数据速率显著提高。
高数据速率：在毫米波频段，5G的理论峰值速率可以超过10Gbps。这使得用户能够在极短的时间内下载大量数据，支持高清视频流、虚拟现实等高带宽需求的应用。

挑战

传播距离短：高频段的信号传播距离较短，通常在几百米以内。这意味着需要更多的小型基站（如微基站、灯杆基站）来实现全面覆盖。
易受阻挡：毫米波信号容易受到建筑物、树木等障碍物的阻挡，因此在城市环境中，网络设计需要考虑遮挡的影响。

实例

在某些城市中，运营商利用28GHz的毫米波频段提供高达4Gbps的下载速度。这种速度足以支持4K视频流的无缝播放和增强现实（AR）应用。例如，在大型活动如体育赛事或音乐会中，观众能够在瞬间下载比赛视频或音乐表演的高清内容，极大提升用户体验。

2. 多天线技术（MIMO，Massive MIMO）

原理

MIMO（多输入多输出）技术允许基站和终端设备使用多个天线进行数据传输。5G中进一步发展的Massive MIMO技术，使用数十甚至数百个天线，以实现更高的网络容量和效率。

作用

信道容量提升：Massive MIMO可以在同一时间、同一频率下，通过多条信道同时传输更多的数据。这种并行传输提高了网络的整体容量。
波束赋形技术：通过波束赋形（Beamforming），信号可以集中传输到特定用户的方向，减少干扰，增强信号质量，提升覆盖范围。

挑战

硬件复杂性：实现Massive MIMO需要复杂的硬件和算法支持，增加了系统的成本和设计难度。
信号处理需求：更多的天线意味着需要更高效的信号处理能力，以管理和优化各个天线之间的协作。

实例

在体育场馆等高密度用户环境中，某些5G基站部署了64天线阵列，能够同时为数百名用户提供高速网络连接。用户在观看比赛时，可以实时分享视频或进行社交媒体直播，而不必担心网络拥堵，确保流畅的体验。

3. 载波聚合（Carrier Aggregation, CA）

原理

载波聚合技术允许将多个频段（载波）捆绑在一起，以增加可用带宽。通过在同一用户上同时使用不同频段，可以有效提高数据传输速率。

作用

带宽增加：通过将多个频段聚合，用户可以获得更大的总带宽，显著提高峰值速率和平均速率，确保在网络高负荷时依然能够提供稳定的性能。
灵活频谱利用：载波聚合可以在同频段（Intra-band）或跨频段（Inter-band）进行，使得频谱利用更加灵活和高效。

挑战

频段管理复杂：不同频段之间的相互干扰可能影响网络性能，因此需要精确的频谱管理和资源调度。
设备兼容性：终端设备需要支持多个频段的聚合，增加了终端设计的复杂性。

实例

在一些城市中，5G网络通过将Sub-6GHz频段和毫米波频段进行载波聚合，用户可以同时享受到广覆盖和高速率的双重优势。例如，在一个高楼密集的商业区，用户能够在信号稍弱的地方仍然保持流畅的连接和高数据速率，非常适合移动办公和高带宽应用。

4. 高阶调制（Higher-Order Modulation）

原理

调制是将数据信号转换为电磁波的过程。5G使用更高阶的调制方式，例如256-QAM（正交幅度调制）和1024-QAM，这意味着每个信号符号能够携带更多的数据比特。

作用

提高频谱效率：高阶调制能够在单位频谱上承载更多的数据，从而提高频谱利用率。例如，256-QAM可以在相同的带宽条件下提供比64-QAM多一倍的数据传输能力。
更高的数据速率：在信号条件良好的情况下，高阶调制允许用户实现更快的下载和上传速度。

挑战

信号质量要求高：高阶调制对信号质量和信噪比（SNR）要求较高，容易受到环境噪声和干扰的影响，因此在信道条件较差的情况下，稳定性会降低。
适用场景有限：虽然高阶调制提供更高的数据速率，但在信道质量较差的场合则需要回退到低阶调制模式，限制了其应用场景。

实例

在某些5G网络部署中，运营商利用256-QAM调制在良好的传输条件下为用户提供更快的上传和下载速度，特别是在用户靠近基站时，下载速度可达数Gbps。例如，在用户体验中心，用户可以在瞬间下载大文件或流畅播放高清电影，享受优质的网络服务。

总结

通过新增频段、高频化、多天线技术、载波聚合和高阶调制等技术的协同作用，5G网络实现了高速率、大容量、低延时的目标。这些技术不仅提升了网络的性能，还为智能交通、智慧城市、虚拟现实等新兴应用提供了支持，推动了各行各业的数字化转型和发展。

1) 新增频段及高频化：驱动射频前端器件用量增长、性能提升

背景

随着5G技术的推进，全球范围内新增了大量的授权频段，极大推动了射频前端器件（RF Front-End, RFFE）的用量和性能提升。与4G网络相比，5G不仅频段数量显著增加，而且频率更高、传输带宽更宽，这些变化都直接促进了数据传输速率的提升。射频前端器件广泛应用于手机、基站等设备中，频段的扩展使得这些器件的数量和复杂度显著提高。

新增频段

全球新增频段：5G在全球范围内新增的授权频段数量超过50个，使得2G/3G/4G/5G网络合计支持的频段总数达到90个以上。相较于4G时代，频段数量从40多个增加到90多个，这大幅增加了网络的频谱资源，为用户提供了更多的频段选择。
频段带宽提升：4G网络的频段带宽一般为40-60MHz，而5G频段的带宽范围从100MHz到200MHz不等，甚至可达到300MHz以上的水平。传输带宽从4G的300MHz增长至5G的900MHz，某些情况下可以达到1000MHz的水平。这种带宽扩展直接促使数据传输速率的倍增，使得用户能够享受更快的网络体验。

射频前端器件的用量与复杂度提升

高频与高带宽的需求：5G手机必须在射频前端系统中使用更多的滤波器、功率放大器（PA）、低噪声放大器（LNA）和天线切换模块（ASM），以支持新增的频段。这些器件的工作频率需要覆盖更广泛的频段，同时具备更高的性能要求，例如在毫米波频段下能够维持良好的信号传输。
市场预测：射频器件巨头Skyworks预计，5G的普及将显著增加射频器件的用量。到2020年，5G授权频段将新增到50个左右，全球射频器件市场规模大幅提升，促进了整个行业的发展。

中国市场的频段支持情况

频段分类：5G频段可以分为毫米波（mmWave）、超高频（UHB）、高频（HB）和低频（LB）。其中，高频和低频（频率在3GHz以下）与原有的3G/4G频段相近，而超高频则主要指3GHz至6GHz之间的频段（如n77、n78、n79）。
国内三大运营商的核心频段：中国移动的5G核心频段为n41和n79，中国电信和联通则主要使用n78频段。由于当前大多数国内销售的5G手机为全网通机型，至少需要支持两个5G NR频段，即N41和N77/N78。

频段支持的机型差异

高端机型频段支持情况：例如，iPhone 12（A2408）支持多达17个5G NR频段，华为Mate 40 5G版则支持9个频段。这些高端机型通常需要支持更多的频段，以确保其在全球各地的网络兼容性和更好的用户体验。
低端机型的频段支持：相比之下，低端机型支持的频段较少。例如售价1399元的Realme Note 10仅支持3个5G NR频段（N1/N41/N78），主要满足基本的国内网络需求，适合于对网络需求不高的用户。

总结

5G频段的增加和频率的提升，使得射频前端器件的需求量大幅增长，并且对器件的性能提出了更高的要求。随着频段从4G的40+增加到5G的90+，设备必须支持更广泛的频段覆盖和更高的频率范围。这推动了整个射频前端技术的快速发展，也加速了5G手机和基站设备的迭代更新，为未来的通信技术奠定了基础。

示例分析

高端手机：以iPhone 12为例，它支持17个频段，这意味着它在全球范围内的使用时能够提供更好的网络兼容性。无论用户身处何地，都能够利用当地的5G网络提供更快的数据服务。
低端手机：以Realme Note 10为例，其仅支持3个频段，这限制了其在国际市场的应用，但在中国市场仍然能够满足基本需求。此类手机的目标用户主要是对价格敏感且对网络要求不高的消费者。
基站设备：基站设备也随着5G频段的增加而需要相应的升级。例如，运营商可能需要部署新的基站以支持新的频段，并提升现有基站的性能，以确保用户在各个场景下都能享受到高速稳定的网络服务。

通过以上分析，我们可以看到新增频段及高频化对射频前端器件的影响不仅仅体现在数量的增加，更在于对性能的提升和设备复杂度的要求上。这将直接推动整个通信行业的技术进步与产品创新。

多天线（MIMO）：驱动接收器件及天线调谐器（Tuner）用量增长

4*4 MIMO的普及

在5G的超高频（UHB）频段中，44 MIMO（多输入多输出）技术成为了主流。这种技术显著提高了信道容量和频谱效率，是实现高速数据传输的关键。与4G LTE中的22 MIMO（双天线）相比，5G中的4*4 MIMO在基站和手机的两端都增加了天线数量：

4G LTE中的2*2 MIMO：基站侧和手机侧各有两根下行天线，配置较为简单。
5G高频段中的4*4 MIMO：基站侧和手机侧各有四根下行天线，从而使得下行链路的容量大幅增加。

5G UHB频段中的MIMO应用

频段支持：5G UHB频段（如N77、N78、N79）广泛采用44 MIMO技术，这意味着相比4G频段，RX（接收）通路数量翻倍。例如，4G和3GHz以下的5G频段通常采用**22 MIMO架构（1发射2接收，1T2R），每个频段拥有两条接收通路，其中一条是分集接收通路；而5G UHB频段采用4*4 MIMO架构（1T4R或2T4R）**，每个频段拥有四条接收通路，其中2~3条为分集接收通路。
通路增量：由于通路数量翻倍，相应的射频前端器件（包括滤波器、低噪声放大器、开关、功率放大器等）需求也同步翻倍，推动了射频前端市场的快速增长。

MIMO对天线调谐器（Tuner）需求的推动

随着4*4 MIMO技术的应用，天线用量和**天线调谐器（Tuner）**的需求大幅提升。

天线数量增加：4*4 MIMO技术要求手机和基站中更多的天线，这也对天线的设计和优化提出了更高的要求。
天线调谐器的作用：由于5G手机的天线体积缩小，且全面屏设计限制了天线的布局，这导致天线的效率和带宽有所降低。为了使天线能够在多个频段内高效工作，**天线调谐器（Tuner）**被广泛应用。它能够根据不同的频段调节天线的谐振频率，提高天线的工作效率。
市场需求增长：随着5G的渗透率提升，特别是4*4 MIMO技术的普及，天线调谐器的市场规模快速扩大。在多频段、多天线的系统中，天线调谐器成为了保障射频性能的核心器件。

总结

4*4 MIMO的普及以及5G高频段的应用大幅增加了接收通路的数量，推动了射频前端器件的需求翻倍增长。与此同时，天线数量的增加和天线调谐器的广泛应用，确保了5G手机能够在更高频率和更宽频段下高效工作。这一趋势不仅推动了相关技术的创新，也为射频前端市场带来了新的机遇和挑战。

载波聚合（CA）：驱动滤波器及天线调谐器（Tuner）用量及性能提升

载波聚合（CA）技术概述

**载波聚合（Carrier Aggregation，CA）**是一种提升传输带宽的关键技术，通过将多个载波（Component Carrier，CC）聚合在一起，扩大传输带宽，从而提升数据传输速率。这项技术最早诞生于LTE-A（LTE-Advanced）时代，以满足更高的传输速率需求：

下行1Gbps、上行500Mbps的峰值速率：为了实现如此高的传输速度，系统需要100MHz的传输带宽。
频谱资源稀缺：在现实中，100MHz的连续频谱非常稀缺。载波聚合技术通过将多个较小带宽的频段聚合在一起实现了这一目标。

载波聚合的实现方式

多载波单元聚合：载波聚合技术允许将2~5个成员载波（每个带宽为20MHz）聚合在一起。例如，4G频段最多可以聚合5个20MHz带宽的载波，形成100MHz的传输带宽。这就是所谓的**5CC（5个Component Carrier）**聚合。
5G的更大带宽：在5G时代，随着带宽需求进一步提升，载波聚合技术被更加广泛地应用，带宽可以从100MHz提升到200MHz甚至更多。这一变化使得5G网络能够支持更高的数据速率和更低的延迟，为用户提供更好的网络体验。

驱动滤波器及天线调谐器（Tuner）用量及性能提升

随着载波聚合技术的推广，对射频前端设备，尤其是滤波器和天线调谐器（Tuner）的需求大幅增加，具体表现在以下几个方面：

滤波器的需求增长：载波聚合要求频谱的高效利用，这意味着需要高性能的滤波器来处理多个频段的信号。滤波器不仅需要具备良好的选择性，还需支持宽带和高功率，以应对聚合后的信号干扰。
天线调谐器的作用：随着天线数量和频段的增加，天线调谐器在确保信号质量和传输效率方面发挥了重要作用。天线调谐器能够自动调节天线的谐振频率，以优化不同频段的性能，使天线在多个频段内高效工作。
性能提升的必要性：载波聚合技术使得数据传输速度大幅提升，这对滤波器和天线调谐器的性能提出了更高的要求。它们需要在更高的频率下工作，并保持较低的插入损耗和更高的功率处理能力，以满足5G网络对性能的严格要求。

总结

载波聚合（CA）技术通过将多个载波聚合在一起，显著提升了数据传输速率，但同时也对射频前端的滤波器和天线调谐器提出了更高的需求和性能标准。随着5G技术的不断发展，滤波器和天线调谐器的市场需求将持续增长，推动射频前端技术的创新与进步。这一变化不仅对设备制造商构成挑战，同时也为行业带来了新的机遇。

对滤波器及天线调谐器（Tuner）的要求提升

随着载波聚合技术的广泛应用，射频前端器件，尤其是滤波器和天线调谐器（Tuner）的用量和性能要求都显著提升。这一趋势体现在以下几个方面：

1. 滤波器需求增长

频段专用性：每个载波对应的频段需要专门的滤波器来选择信号，因此随着载波聚合数量的增加，所需的滤波器数量也随之增加。每个聚合的载波都需要高性能的滤波器，以保证信号的选择性和质量。
宽带支持：滤波器需要支持更宽的带宽，以适应多个频段的信号处理。这不仅提升了数据传输速率，还确保了信号的稳定性和清晰度。
干扰处理能力：随着频段的增加，滤波器需要能够有效处理多个频段之间的干扰，保持信号的完整性。滤波器的设计必须能够在多频段环境中有效地抑制不需要的信号。

2. 性能要求提升

选择性和带外抑制：载波聚合中的多个频段频率不同，这对滤波器的选择性和带外抑制性能提出了更高的要求。滤波器不仅要能够处理不同频段的信号，还需在聚合多个频段时保持良好的信号质量。
信号质量保持：在多个频段聚合的情况下，滤波器必须能够保持高质量的信号传输，减少失真和衰减。这要求滤波器具备先进的设计和材料，以满足严苛的性能标准。

3. 天线调谐器需求提升

多频段调节能力：与滤波器类似，天线调谐器也需要能够在多个频段之间进行调节，确保天线在更广泛的频段内高效工作。载波聚合技术的普及增加了对天线调谐器的需求。
动态调整：在多频段聚合时，天线调谐器需要不断调整天线参数，以适应不同频段的传输。这要求天线调谐器具有快速响应能力和智能调节功能，以确保在不同使用场景下都能保持最佳性能。

总结

载波聚合技术通过聚合多个载波，实现了更宽的传输带宽，从而提升了数据传输速率。这项技术不仅推动了滤波器和天线调谐器的用量增长，还对其性能提出了更高的要求，以适应更宽的频段和更高的频率。随着5G网络的普及，载波聚合技术将进一步提升射频前端市场的需求，推动射频器件的创新与发展。

载波聚合技术在5G时代的进一步深化

1. 载波聚合数量的提升与带宽扩展

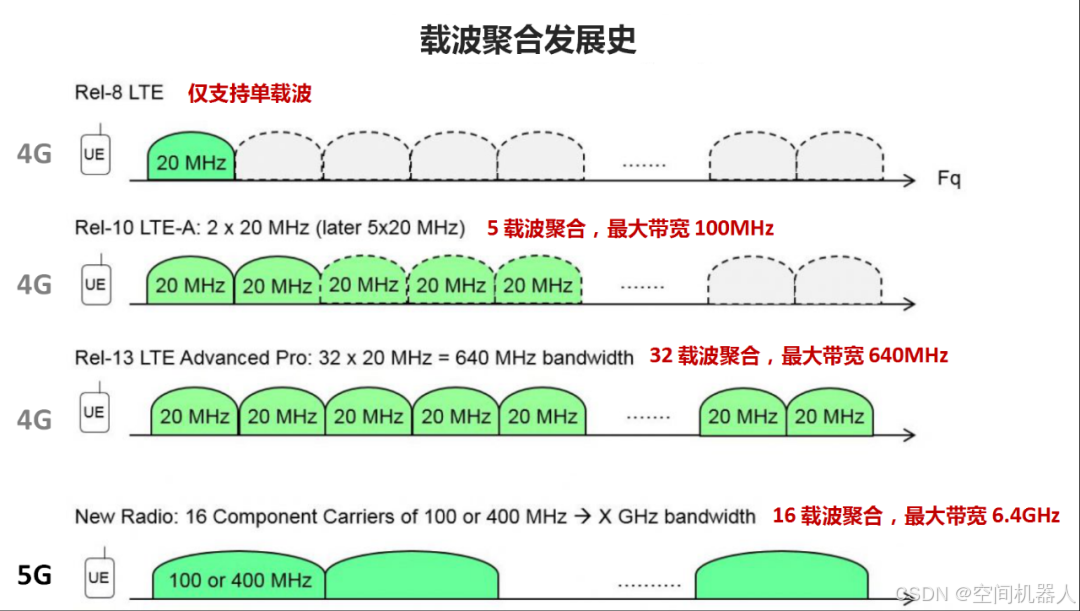

在5G时代，载波聚合（Carrier Aggregation，CA）技术得到了显著的深化，最高支持16个载波单元（16CC）。与4G LTE-A时期的5个载波单元（5CC）相比，5G实现了载波聚合数量的显著增加：

5G时代的16CC支持：
- Sub 6GHz频段：每个频段可支持100MHz带宽，16CC的聚合可达到1.6GHz的总带宽。这一扩展显著提升了数据传输速率，能够满足用户对高速互联网的需求。
- 毫米波频段（mmWave）：每个频段可支持400MHz带宽，16CC的聚合带宽最高可以达到6.4GHz。这种带宽的提升使得5G在高带宽应用（如高清视频、虚拟现实等）中表现得更为出色。
LTE-A Pro中的载波聚合提升：在LTE-A Pro阶段，载波聚合已扩展至32CC，支持的最大传输带宽达到640MHz，为后续5G的更高数据传输速率奠定了基础。这种不断扩展的聚合能力为未来网络的灵活性和多样性提供了坚实保障。

2. 射频前端器件需求的增加与性能要求的提升

随着载波聚合技术的深化，射频前端（Radio Frequency Front End，RFFE）所需的组件用量和性能需求显著增加：

滤波器（多工器）需求提升：实现载波聚合意味着多个频段需要同时通信，因此射频前端必须支持天线和收发器之间的多条发射/接收路径。为此，系统需要更复杂的多工器，如双工器、三工器、四工器等，以处理多频段信号的分离和合成。
- 多路复用和隔离：为确保不同频段的信号互不干扰，滤波器需要具备良好的信号隔离能力。这些路径隔离可通过多路复用滤波器或物理分离天线来实现，确保信号质量的稳定。
天线开关（Switch）和调谐器（Tuner）需求增长：物理分离天线结构的引入增加了射频开关和天线调谐器的需求。特别是在多频段的载波聚合机型中，天线需要不断调整以适应不同的频段，从而支持高效的信号传输。
- 射频开关数量增长：随着更多频段的聚合，天线与收发器之间的开关路径数量也显著增加，推动了射频开关（包括Tuner和Switch）的用量快速增长。这些开关需要具备快速切换能力，以支持不同频段的高效工作。
滤波器性能要求：随着载波聚合的频段数和带宽的增加，滤波器需要具备更低的插入损耗，以减少发射端的功耗并提升接收端的灵敏度。较低的插入损耗意味着信号在滤波器传输过程中的能量损失更少，有助于提高设备的整体能效和数据传输性能。
