BOOST电路损耗计算

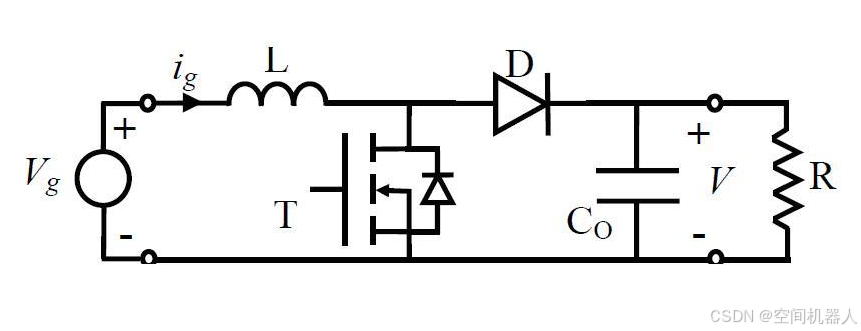

在这里插入图片描述

在这种情况下,我们使用一个DC-DC升压转换器(Boost Converter)将5V升压到12V,负载电流为3A,效率为90%。我们将根据给定的条件,计算输入功率、输出功率和芯片的功耗。

1. 输出功率计算

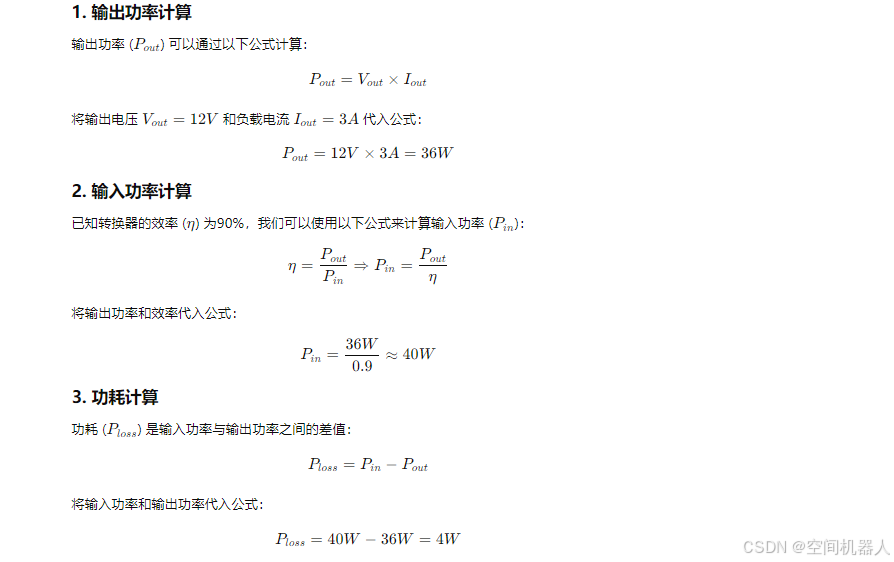

在这里插入图片描述

4. DC-DC芯片的功耗分析

升压转换器的功耗通常来自于几个方面:

  • 导通损耗:由开关元件(如MOSFET)的导通电阻引起。当负载电流较大时,这部分损耗也会增大。
  • 开关损耗:在开关元件开关过程中,由于电压和电流的重叠,造成的功耗。开关频率越高,开关损耗通常越大。
  • 静态功耗:转换器内部电路(如控制电路)所消耗的功率。这部分功耗通常较小,但也需要考虑,尤其是在低负载的情况下。

5. 总结

  • 输入电压:5V
  • 输出电压:12V
  • 输出电流:3A
  • 输出功率:36W
  • 输入功率:40W
  • 功耗:4W

6. 选择合适的DC-DC芯片

在选择升压转换器时,以下几个参数是非常重要的:

  • 最大输入电压和输出电流:确保芯片能够处理给定的输入电压(5V)和输出电流(3A)。对于升压转换器,通常需要更高的输入电流来提供所需的输出功率。
  • 开关频率:选择适当的开关频率,以优化转换效率并减少损耗。高频开关可能导致较大的开关损耗,但也能减小电感体积。
  • 效率:选择具有高效率的芯片(如90%效率的芯片),以减少功耗和热量生成,保证系统稳定运行。
  • 热管理:考虑到功耗为4W,需要选择适当的散热措施来确保芯片在正常温度范围内工作。

7. 热管理

功耗为4W时,转换器芯片需要有合适的散热设计,例如:

  • 使用散热片
  • 选择具有低热阻的封装
  • 提供充足的空气流通或外部散热
Boost电路中的MOSFET损耗主要包括导通损耗、开关损耗以及米勒电容引起的振铃带来的额外损耗。 ### 1. 导通损耗 当MOSFET处于完全导通状态时,电流通过其内部的沟道电阻(Rds(on))会产生功率损耗。这部分损耗可以近似表示为: \[ P_{cond} = I_L^2 \times R_{DS(ON)} \] 其中 \(I_L\) 是流过 MOSFET 的平均电流,\(R_{DS(ON)}\) 则是在特定工作条件下MOS管源极到漏极之间的最小电阻值。 ### 2. 开关损耗 每次MOSFET从截止切换至饱区或者相反都会消耗能量,即所谓的“软启动”过程。对于boost变换器来说,在每个周期内都会有两次这样的转换事件发生——开启瞬间(during turn-on) 关闭时刻(at turn-off), 因此总开关损失包括两部分: - **开通损耗** (\(P_{on}\)): 这一阶段中,随着栅电压上升而产生的瞬态电流会形成一定的能耗; - **关断损耗**(\(P_{off}\)): 同样地,当器件由导通转向阻塞的过程中也存在相应的过渡时间导致的能量散失; 综合起来看,总的开关损耗公式通常写作: \[ P_{sw} = f_s (E_{OFF} + E_{ON})\] 这里 fs 表示工作的频率; 而EOFF ,EON 分别对应于上述两种情况下的单次能量丢失量级. ### 米勒效应及寄生参数影响 由于实际应用中的非理想因素如线路杂散感抗等的存在,使得开关过程中容易引发高频震荡现象(Miller Effect),进而增加不必要的动态功耗,并可能威胁系统稳定性。为了减小该方面的影响需要选择合适的PCB布局设计并优化驱动信号质量。 因此,在进行BOOST拓扑结构的设计时,合理选取低导通电阻且快速响应特性的场效应晶体管至关重要,同时还需要考虑到整体效率与成本之间的平衡取舍问题。
