LLC谐振变换器电路详解:半桥与全桥结构、工作原理及设计参数选择

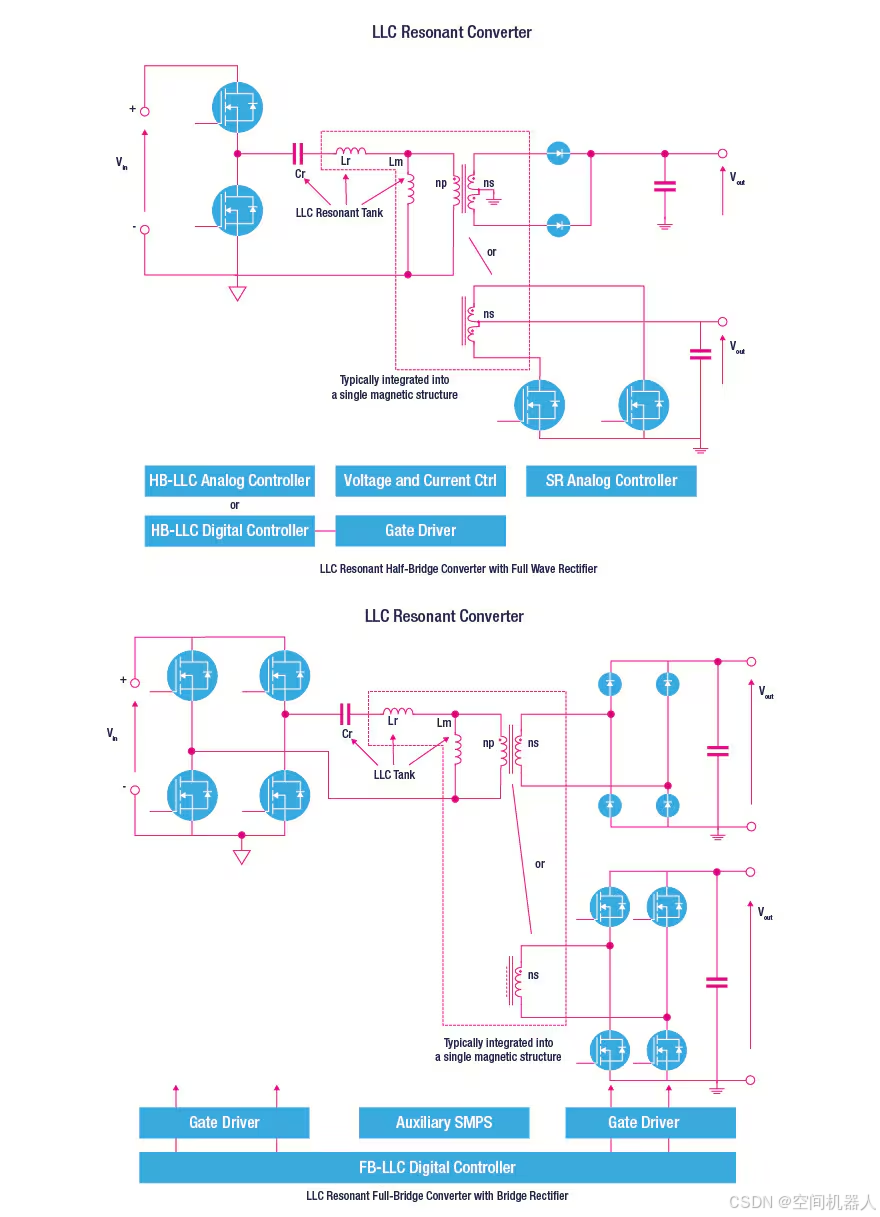

在这里插入图片描述
LLC谐振电路(LLC Resonant Converter)是一种应用广泛的高效DC-DC电源变换拓扑结构,常见于服务器电源、LED驱动器和家电中的电源适配器等。LLC电路设计的核心在于通过谐振电路(由电感和电容组成的LLC谐振腔)实现高效的软开关,减少开关损耗,提升整体效率。以下将详细讲解图中所示的LLC电路结构、设计思路和参数选型,适合初学者理解。

一、LLC谐振电路的工作原理

LLC电路一般由三大部分组成:

  1. 输入级: 半桥或全桥MOSFET(图中为上方的两个或四个蓝色方块),负责将输入直流电转换成方波信号。
  2. 谐振腔: 包含电感和电容(如Lr、Lm和Cr),用于产生谐振电流,使得电路在谐振频率下工作。Lr和Cr组成串联谐振腔,而Lm是变压器的励磁电感,起到能量储存和调整频率的作用。
  3. 整流和输出级: 通常使用同步整流MOSFET或二极管桥(图中右侧的整流桥和滤波电容),将谐振腔的交流电整流为直流输出
LLC谐振变换器是一种采用脉冲频率调制(PFM)的变换器,通过改变驱动信号的频率来控制能量传输。它由谐振电感Lr、谐振电容Cr和励磁电感Lm组成,根据工作模式的不同可以形成两个谐振频率。串联谐振变换器相比,LLC谐振变换器利用了励磁电感和漏感,从而减小了体积。此外,LLC谐振变换器中的励磁电感谐振电感属于同一数量级,使得励磁电感能够参谐振,修正了电感增益特性。根据励磁电感是否参谐振,可以定义两个谐振频率。当变压器原副边有能量传递时,励磁电感Lm被副边电压钳位,不参谐振,此时定义串联谐振频率。当变压器原副边没有能量传递时,励磁电感Lm不再被钳位,Lr、Cr和Lm均参谐振,定义此时的并联谐振频率。在LLC谐振变换器的工作区域中,能量传输能力随着频率的增大而减小。LLC谐振变换器的工作频率fs=fr被称为谐振变换点,它将LLC谐振变换器分为三种工作模式。LLC谐振变换器工作原理可以通过对不同工作模式的分析来详细说明。\[2\]\[3\] #### 引用[.reference_title] - *1* *2* [一、LLC 谐振变换器工作原理分析](https://blog.csdn.net/weixin_41270987/article/details/130624728)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insertT0,239^v3^insert_chatgpt"}} ] [.reference_item] - *3* [LLC谐振变换器学习 一](https://blog.csdn.net/weixin_43204652/article/details/92817680)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insertT0,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]
