Kafka架构和工作流程深入解析

Kafka中的常用术语

• Broker：Kafka集群包含一个或多个服务器，这种服务器被称为broker
• Topic：每条发布到Kafka集群的消息都有一个类别，这个类别被称为topic。（物理上不同topic的消息分开存储，逻辑上一个topic的消息虽然保存于一个或多个broker上但用户只需指定消息的topic即可生产或消费数据而不必关心数据存于何处）
• Partition：parition是物理上的概念，每个topic包含一个或多个partition，创建topic时可指定parition数量。每个partition对应于一个文件夹，该文件夹下存储该partition的数据和索引文件
• Producer：负责发布消息到Kafka broker
• Consumer：消费消息。每个consumer属于一个特定的consumer group（可为每个consumer指定group
  name，若不指定group name则属于默认的group）。使用consumer high level
  API时，同一topic的一条消息只能被同一个consumer group内的一个consumer消费，但多个consumer
  group可同时消费这一消息。

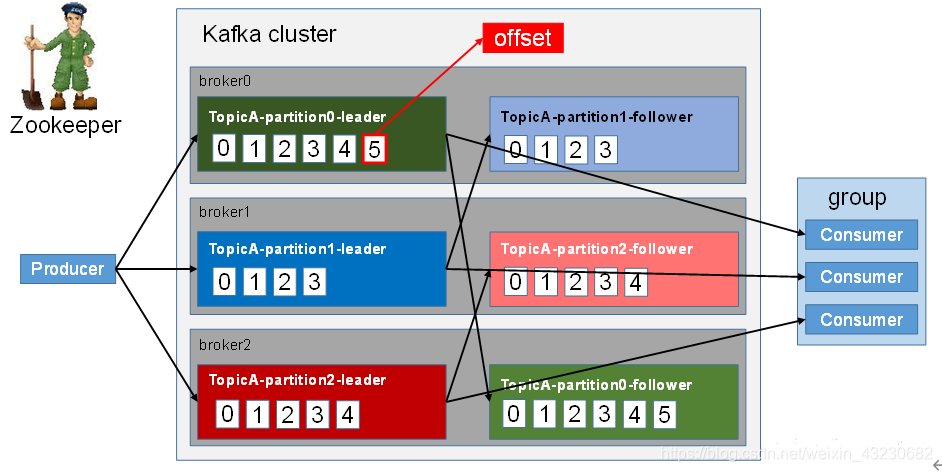

Kafka架构图示例

一个典型的kafka集群中包含若干producer（可以是web前端产生的page view，或者是服务器日志，系统CPU、memory等），若干broker（Kafka支持水平扩展，一般broker数量越多，集群吞吐率越高），若干consumer group，以及一个Zookeeper集群。Kafka通过Zookeeper管理集群配置，选举leader，以及在consumer group发生变化时进行rebalance。producer使用push模式将消息发布到broker，consumer使用pull模式从broker订阅并消费消息。

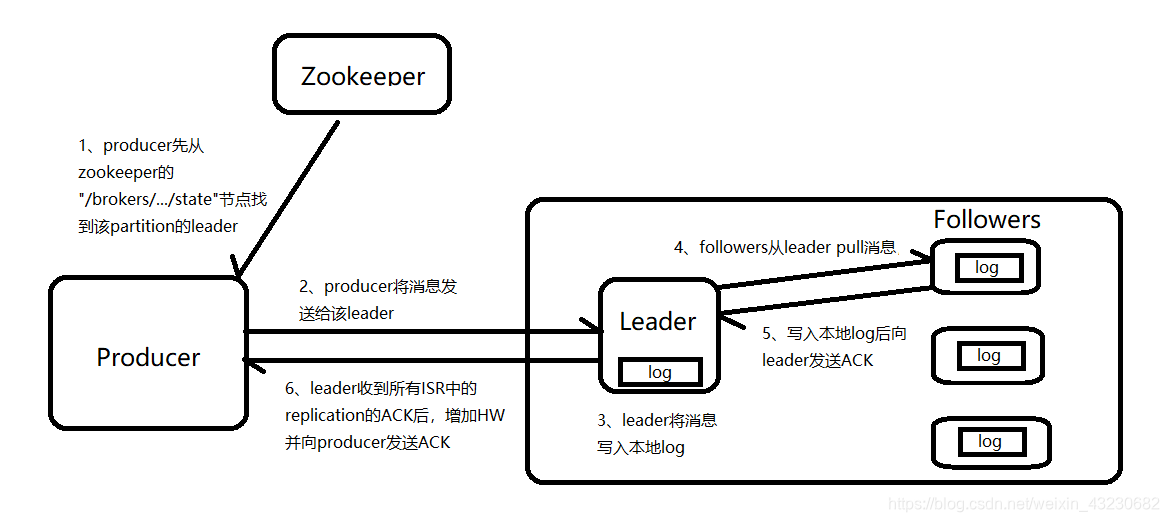

生产者写入消息流程

1. producer先从zookeeper的 "/brokers/…/state"节点找到该partition的leader；
2. producer将消息发送给该leader；
3. leader将消息写入本地log；
4. followers从leader pull消息，写入本地log后向leader发送ACK；
5. leader收到所有ISR中的replication的ACK后，增加HW（high watermark，最后commit 的offset）并向producer发送ACK。

文件存储机制

Kafka中消息是以topic进行分类的，生产者生产消息，消费者消费消息，都是面向topic的。
topic是逻辑上的概念，而partition是物理上的概念，每个partition对应于一个log文件，该log文件中存储的就是producer生产的数据。Producer生产的数据会被不断追加到该log文件末端，且每条数据都有自己的offset。消费者组中的每个消费者，都会实时记录自己消费到了哪个offset，以便出错恢复时，从上次的位置继续消费。

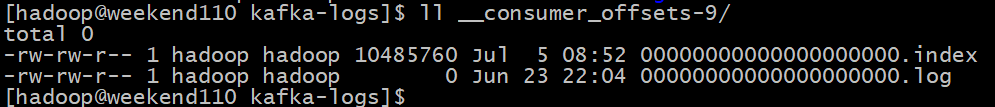

由于生产者生产的消息会不断追加到log文件末尾，为防止log文件过大导致数据定位效率低下，Kafka采取了分片和索引机制，将每个partition分为多个segment。每个segment对应两个文件——“.index”文件和“.log”文件。“.index”文件存储大量的索引信息，“.log”文件存储大量的数据，索引文件中的元数据指向对应数据文件中message的物理偏移地址。

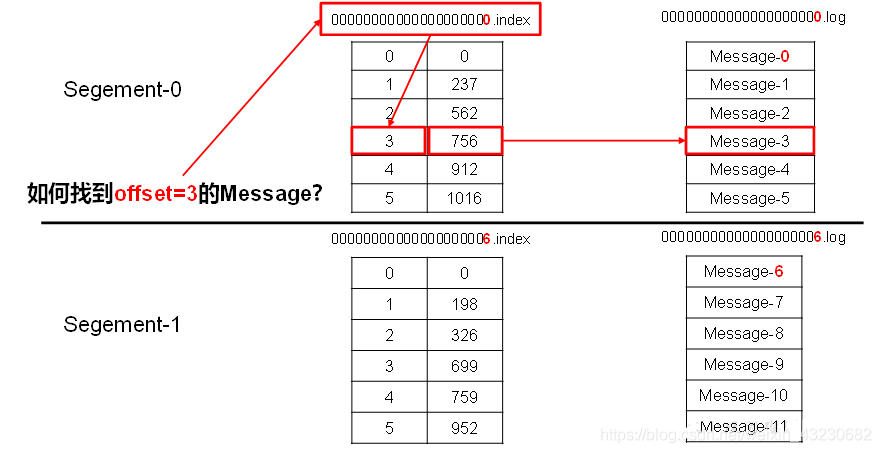

index和log文件以当前segment的第一条消息的offset命名。下图为index文件和log文件的结构示意图：

Kafka分区策略
