Canoe 诊断接口函数（Diagnostic CAPL Functions）两种节点实现27服务解锁说明

一、使用接口函数前准备

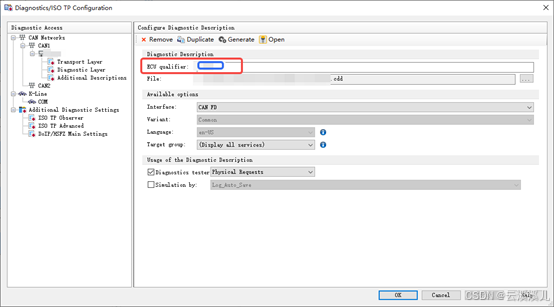

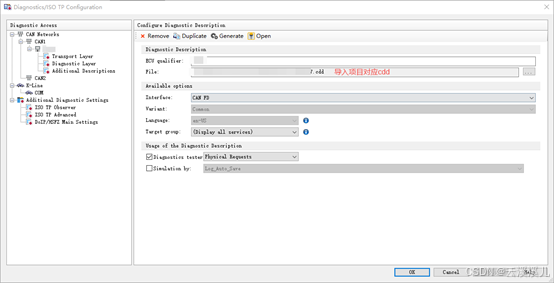

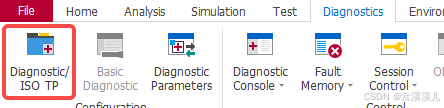

1、配置cdd

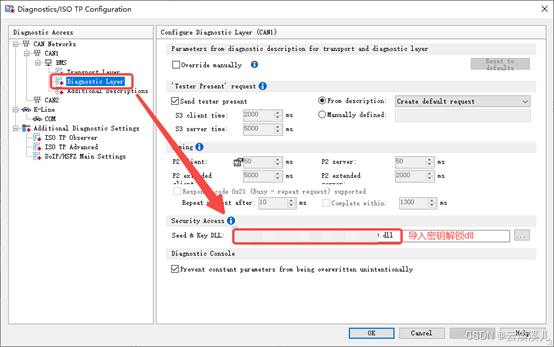

2、导入27解锁密钥算法dll

二、在Test Module节点里解锁

1、创建对应节点

2、例程路径

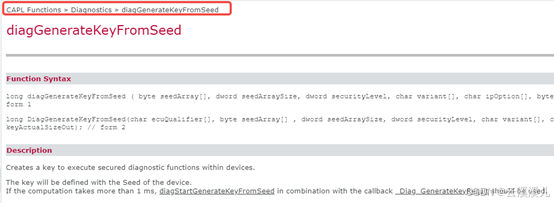

在帮助文档路径 CAPL Functions » Diagnostics » diagGenerateKeyFromSeed 里有相关例程适用Test Module节点。

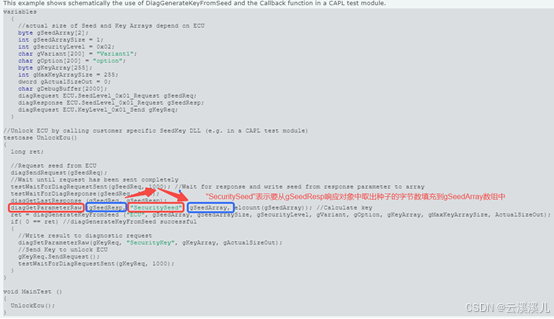

3、例程说明

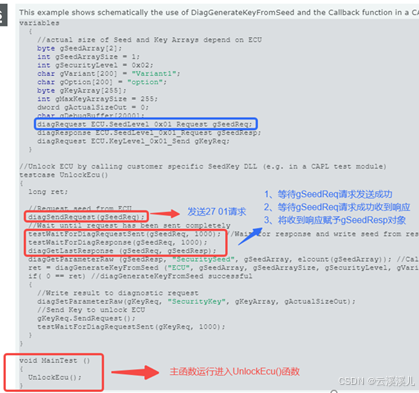

（1）首先是发送27 01请求，等待收到响应，其中test开头函数（testWaitForDiagRequestSent,testWaitForDiagResponse）只能在TestModule节点使用。

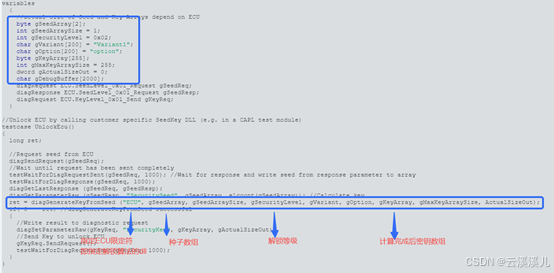

（2）从响应中取出种子，种子经过算法计算出密钥

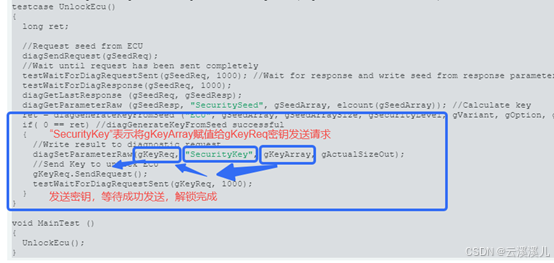

（3）将计算的密钥赋予密钥发送请求，等待发送完成，即完成解锁待测ECU

三、在Network Node节点里解锁

1、创建对应节点

2、例程路径

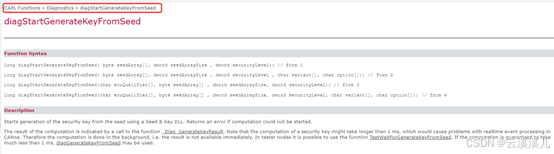

在帮助文档路径 CAPL Functions » Diagnostics » diagStartGenerateKeyFromSeed 里有相关例程适用Network普通节点。此方法适合无法使用test函数的节点以及密钥计算时间超过1ms的案例。

3、例程说明

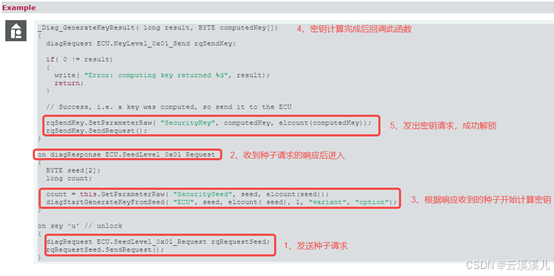

27解锁流程说明如下图，和Test module节点一致，区别在于计算结果通过调用函数_Diag_GenerateKeyResult来表示。注意，安全密钥的计算可能需要超过1毫秒的时间，这将导致CANoe中的实时事件处理可能出现问题，如有需要，可使用定时器实现Test module节点testwait开头的等待函数的功能。

四、总结

保证解锁流程的顺序性，即首先确保种子请求发送成功，并成功收到种子请求的响应，再进行密钥计算，计算完成后，才发送密钥请求，即能成功解锁。
