Mind+第三方用户库实现

摇杆工作原理

工作原理

十字摇杆为一个双向的 10K 电阻器，随着摇杆方向不同，抽头的阻值随着变化。本模块使用 5V 供电，原始状态下 X,Y 读出电压为 2.5V 左右，当随箭头方向按下，读出电压值随着增加，最大到 5V;箭头相反方向按下，读出电压值减少，最小为 0V。 引脚说明: VRx，VRy (X、Y 轴)为模拟输入信号，连接到模拟 IO 口 A0~A7。 VRx，VRy 的值:从 0 ~ 1023 分别代表 左~右，上~下。中间值为 512。
SW (Z 轴)是数字输入信号，连接到数字端口，并启用上拉电阻避免电平不稳。SW 的值:1 代表未按下，0 代表按下。

1、获取模板库

• 首先下载模板库：https://gitee.com/dfrobot/ext-oled12864.git

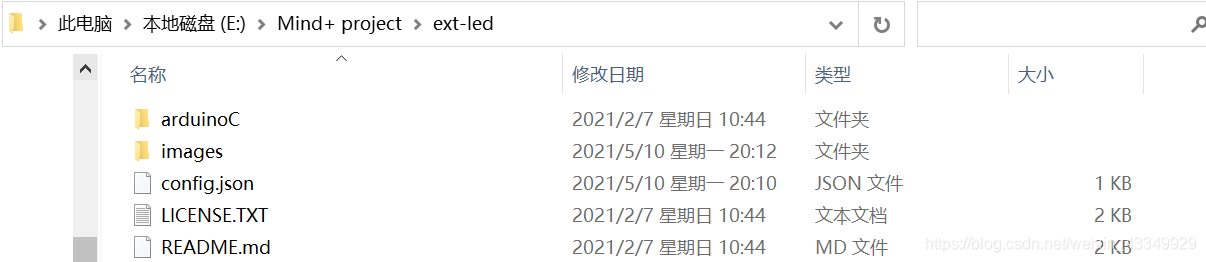

• 下载后解压得到一个文件夹，删除其中的mpext文件，修改文件夹名字为：ext-led,英文数字或下划线，不要用中文和特殊符号

2、修改config.json

• 删除其中files字段部分代码
• 修改name和description对应字段，英文部分可以 谷歌翻译
• 修改author(作者)和email(邮箱)为自己的
• 修改id为这个扩展库唯一标识，英文数字或下划线，不要用中文和特殊符号，最好与文件夹后的名字相同
• version为版本号，可以改成0.0.1，以后每次修改代码数字逐渐升级
• board填写支持的板子，无法测试的不要写

其他部分不用动，保存。
具体字段描述见api列表。

修改后如下：

{
  "name": {
    "zh-cn": "摇杆模块",
    "en": "pitman Module"
  },
  "description": {
    "zh-cn": "简单的控制模拟引脚和数字引脚控制摇杆模块",
    "en": "Simple control pitman module controlled by digital pin and Analog pin"
  },
  "author": "xxx",
  "email": "xxx@qq.com",
  "license": "MIT",
  "isBoard": false,
  "id": "led",
  "platform": ["win","mac","web"],
  "version": "0.0.1",
  "asset": {
    "arduinoC": {
      "dir": "arduinoC/",
      "version": "0.0.1",
      "board": [
        "microbit",
        "esp32",
        "arduino"
      ],
      "main": "main.ts"
    }
  }
}

3、资源文件

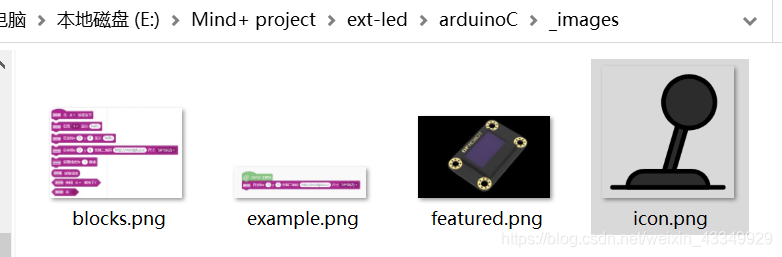

_images:

• 删除_images中的所有文件
• 将一张600x372像素的照片放到文件夹中，命名为featured.png
• 在iconfont搜索摇杆，找一个合适的图片，点击下载，颜色选择白色，点击SVG下载，保存到文件夹中，命名为icon.png

libraries

• 本样例库不需要库文件，因此此文件夹内容删除清空。
• 如果有arduino库，即包含.h和.cpp文件时，需要放到此文件夹中。

_locales

此文件夹放置翻译文件，如果仅中文可以不用操作此文件夹，本文无需修改。

_menus

此文件夹放置下拉菜单文件，例如引脚编号的下拉，默认放置了所有主控器的常见引脚，可以直接在main.ts中调用，本文无需修改。

4、效果预览

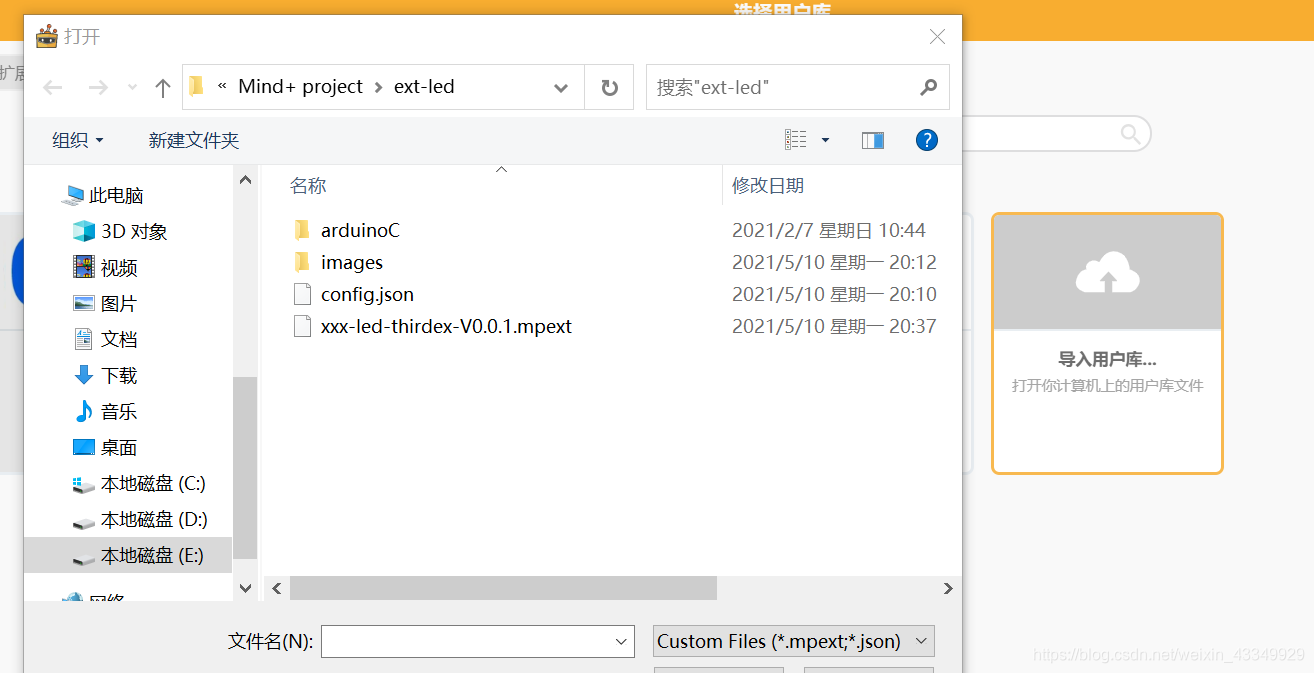

• 此时可以打开Mind+，切换到上传模式，打开扩展，选择Arduno uno，然后导入用户库查看效果：

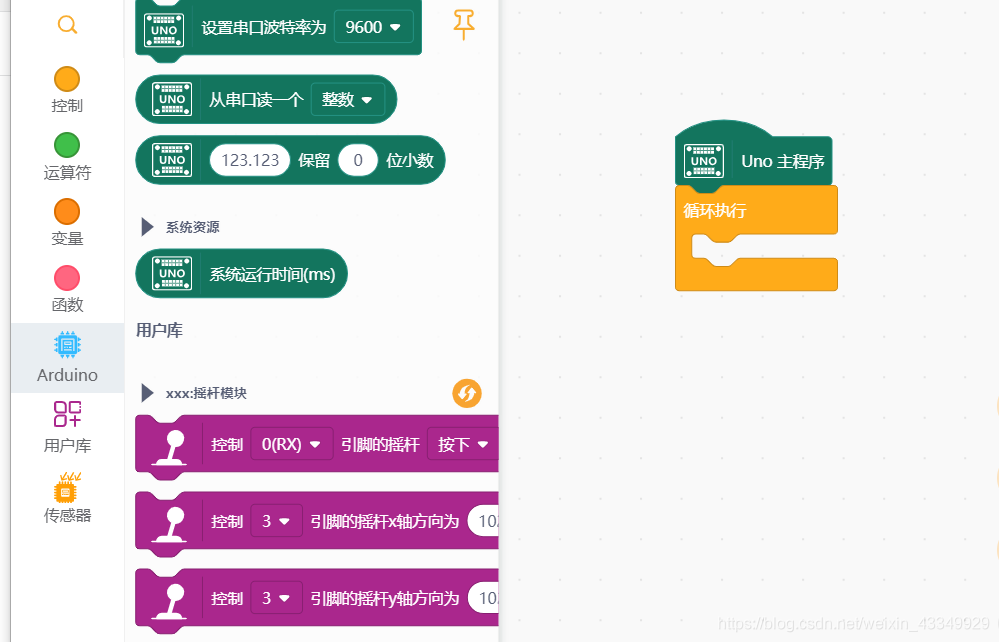

• 可以看到已经有调试标志以及快捷刷新按钮了：

5、编写main.ts

{
  "name": {
    "zh-cn": "摇杆模块",
    "en": "pitman Module"
  },
  "description": {
    "zh-cn": "简单的控制模拟引脚和数字引脚控制摇杆模块",
    "en": "Simple control pitman module controlled by digital pin and Analog pin"
  },
  "author": "xxx",
  "email": "xxx@qq.com",
  "license": "MIT",
  "isBoard": false,
  "id": "led",
  "platform": ["win","mac","web"],
  "version": "0.0.1",
  "asset": {
    "arduinoC": {
      "dir": "arduinoC/",
      "version": "0.0.1",
      "board": [
        "microbit",
        "esp32",
        "arduino"
      ],
      "main": "main.ts"
    }
  }
}

6、导出分享

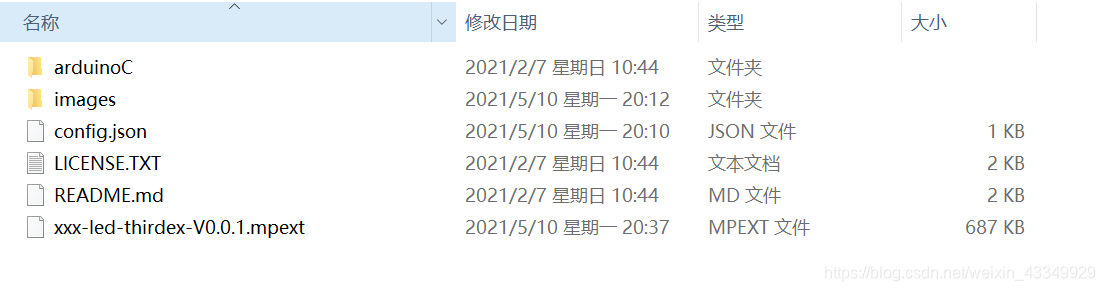

此时查看库文件目录下有一个.mpext文件，此文件直接加载即可，此时没有调试模式的标志。

7、总结

本次实验只完成了第三方库的编写，并未完成测试。
