一、物理层基本概念

物理层解决如何在连接各种计算机的传输媒体上传输比特流，而不是指传输媒体本身。
主要任务：确定与传输媒体接口相关的机械特性、电气特性、功能特性与规程特性。

二、数据通信

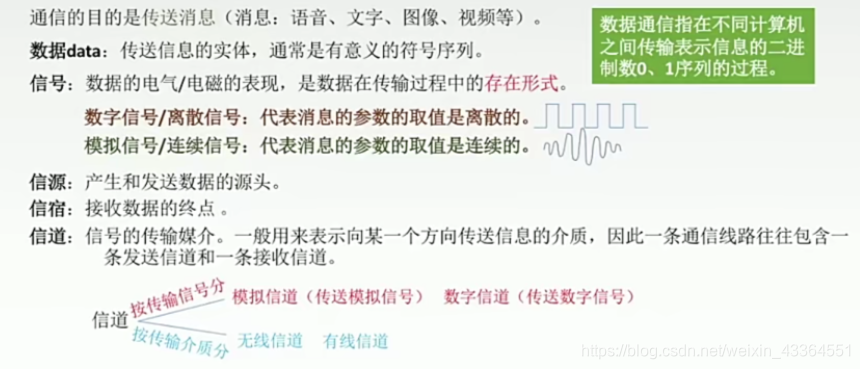

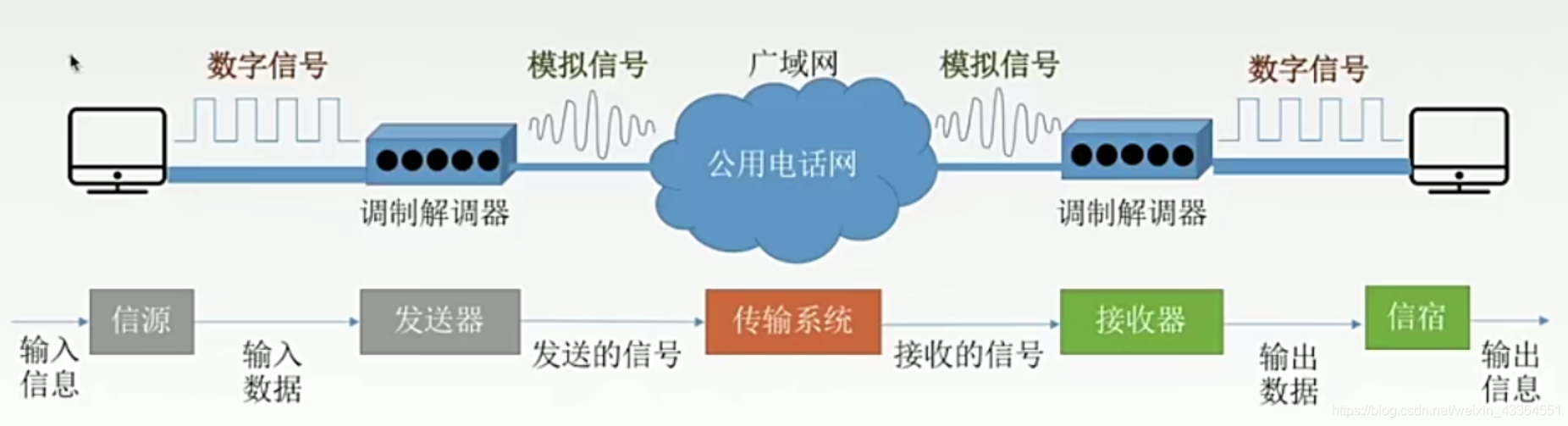

在这里插入图片描述

2.1、三种通信方式

单工通信：只有一个方向的通信而没有反方向的交互，仅需要一条信道。如广播等。
半双工/双向交替通讯：通信双方都可以发送或接收消息，但同一时刻只有有一方进行发送（接收），需要两条信道。如对讲机等。
全双工/双向同时通讯：通信双方可以同时发送和接收消息，需要两条信道。如打电话等。

2.2、串行传输&并行传输

串行传输：将表示一个字符的8位二进制数按由低位到高位的顺序依次发送，只需要一条信道，速度慢，费用低，适合远距离。
并行传输：将表示一个字符的8位二进制同时通过8条信道发送，速度快，费用高，适合近距离。

2.3、同步传输&异步传输

同步传输：在同步传输模式下，数据的传送是以一个数据区块为单位的，因此同步传输又称区块传输。在传送数据时，需要先送出1个或多个同步字符，再送出整批的数据。

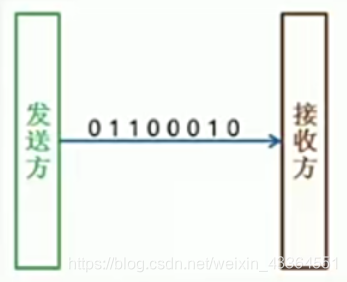

异步传输：异步传输将比特分成小组进行传送，小组可以是8位的1个字符或更长，发送方可以在任意时刻发送这些比特组，而接收方不知道它们什么时候会到达。发送方发送数据时，在比特组的前后分别加一个字符的起始位和一个字符的终止位。

2.4、码元

码元：指一个固定时长的信号波形(数字脉冲)，代表不同离散数值的基本波形，是数字通信中数字信号的计量单位，这个时长内的信号称为k进制码元，而该时长称为码元宽度。当码元的离散状态有M个时，称为M进制码元。一个码元可以携带多个比特的信息量，一个k进制码元可以携带logk个比特信息。

4进制码元 -> 码元的离散状态有4个 -> 有4种高低不同的信号波形 -> 00 01 10 11
8进制码元 -> 码元的离散状态有8个 -> 有8种高低不同的信号波形 -> 000 001 010 100 011 101 110 111

2.5、数字通信系统数据传输速率的两种表示方法

速率也叫数据率，是指数据的传输速率，表示单位时间内传输的数据量，可以用码元传输速率和信息传输速率表示。

2.5.1、码元传输速率

码元传输速率：别名码元速率、波形速率、调制速率、符号速率等，表示单位时间内数字通信系统所传输的码元个数（或脉冲个数或信号变化次数）
单位：波特（Baud），简写为B（存储容量单位字节Byte的简写也为B，要根据语境区分）

2.5.2、信息传输速率

信息传输速率：别名信息速率、比特率等，表示单位时间内数字通信系统所传输的二进制码元个数（即比特数）
单位：比特/秒（b/s）

2.5.3、联系及习题

若一个码元携带n比特的信息量，则M波特的码元传输速率所对应的信息传输速率为(M×n)bit/s

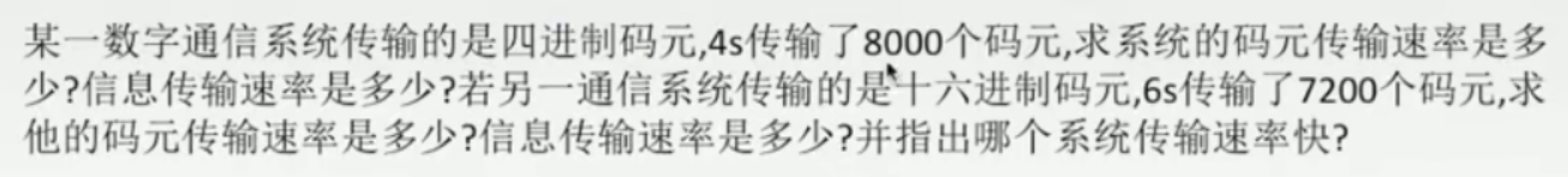

在这里插入图片描述

四进制码元通信系统：
码元传输速率：8000 / 4 = 2000 B
信息传输速率：2000 * log4 = 4000 b/s
十六进制码元通信系统：
码元传输速率：7200 / 6 = 1200 B
信息传输速率：1200 * log16 = 4800 b/s
通过比较信息传输速率，显然，十六进制码元通信系统的速率更块。

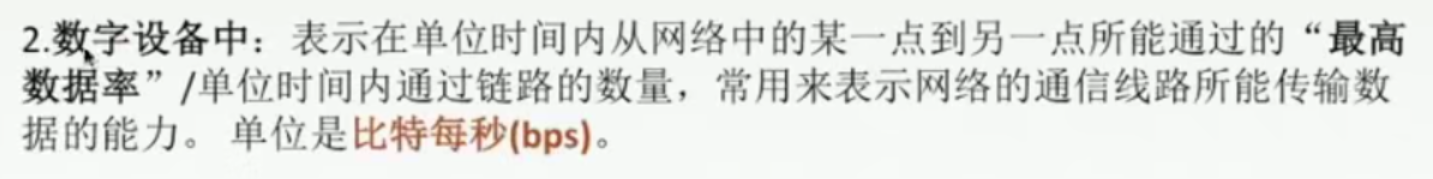

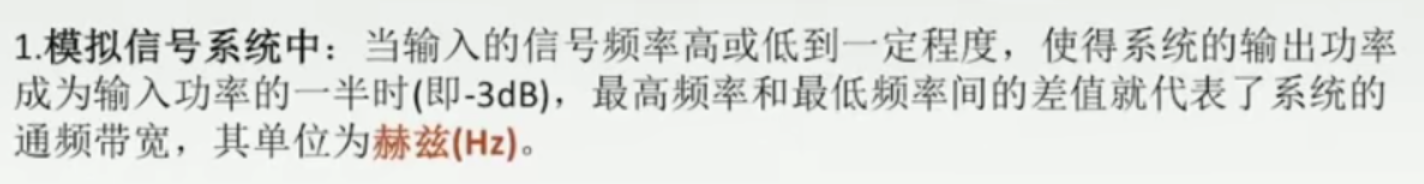

2.6、带宽

在这里插入图片描述

2.7、失真与码间串扰

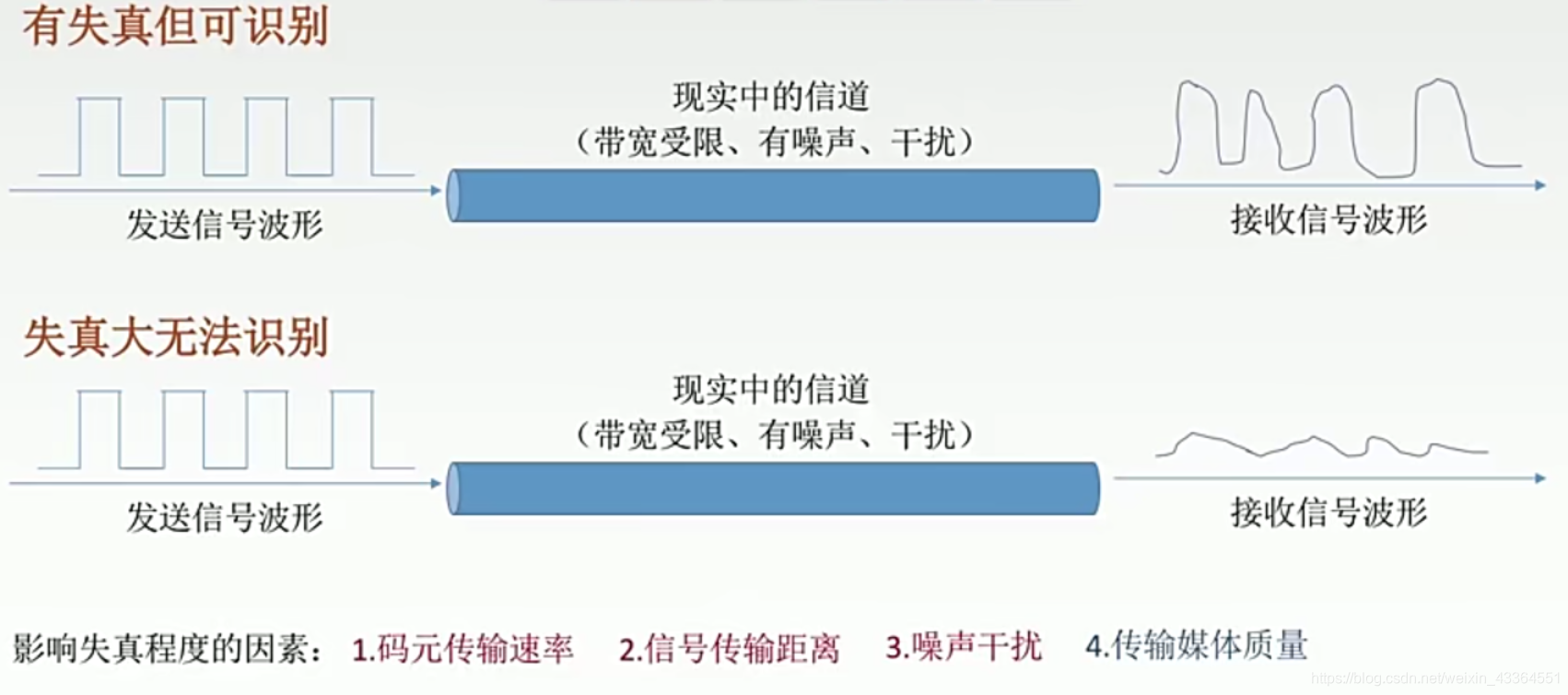

2.7.1、失真

在这里插入图片描述
影响失真程度的因素：

码元传输速率：速率越大，失真程度越大
信号传输速率：速率越大，失真程度越大
噪声干扰：噪声干扰越大，失真程度越大
传输媒介质量：传输媒介质量越差，失真程度越大

2.7.2、码间串扰

失真的一种现象，接收端收到的信号波形失去了码元之间清晰界限一种现象

三、奈氏准则与香农定理

3.1、奈氏准则

奈氏准则：在理想低通（无噪声、带宽受限）条件下，为了避免码间串扰，极限码元传输速率为2W Baud，W代表信道带宽，单位是Hz
在任何信道中，码元传输速率是有上限的，若传输速率超过上限，就会出现严重的码间串扰问题，使得接收端对码元的完全正确识别成为不可能
奈氏准则给出了码元传输速率的限制，但并没有对信息传输速率给出限制
理想低通信道的极限传输速率 = 2WlogV (b/s)，W为信道带宽(Hz)，V表示有几种码元

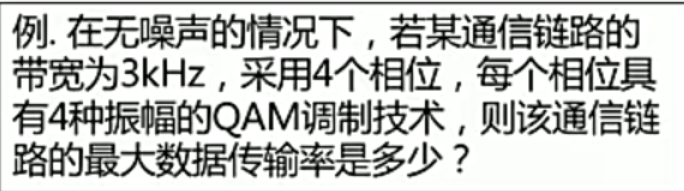

在这里插入图片描述

信号变化的种数：4 × 4 = 16
最大传输速率 = 2 * 3000 * log16 = 24000 (b/s)

3.2、香农定理

在这里插入图片描述

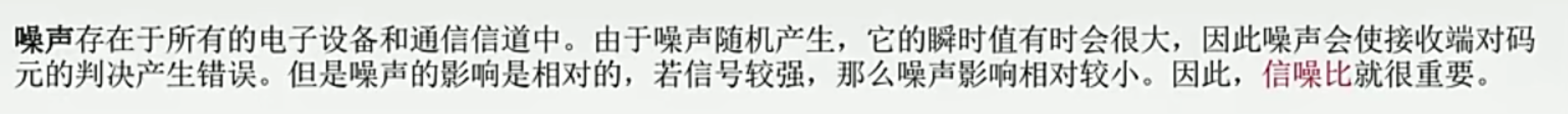

信噪比 = 信号的平均功率/噪声平均功率，常记为S/N，单位为分贝dB
香农定理：在带宽受限且有噪声的信道中，为了不产生误差，信息的数据传输速率是有上限值的。
信道极限传输速率 = Wlog(1+S/N) (b/s)，W为信道带宽(Hz)，S/N为信噪比
代入公式中的信噪比是没有单位的，如果题目中个出的信噪比的单位是dB，那么要进行转换

信噪比：
30dB = 10log10(S/N)
3 = log(10)(S/N)
S/N = 10^3 = 1000
信道极限传输速率 = 3000 * log(1+1000)  ≈ 30000 (b/s)

3.3、奈氏与香农的关联

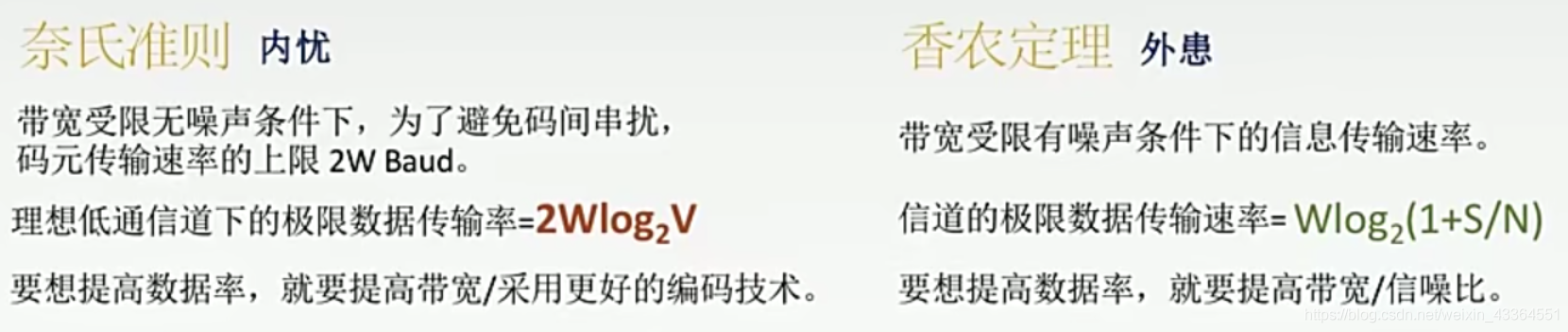

在这里插入图片描述

四、基带信号&宽带信号

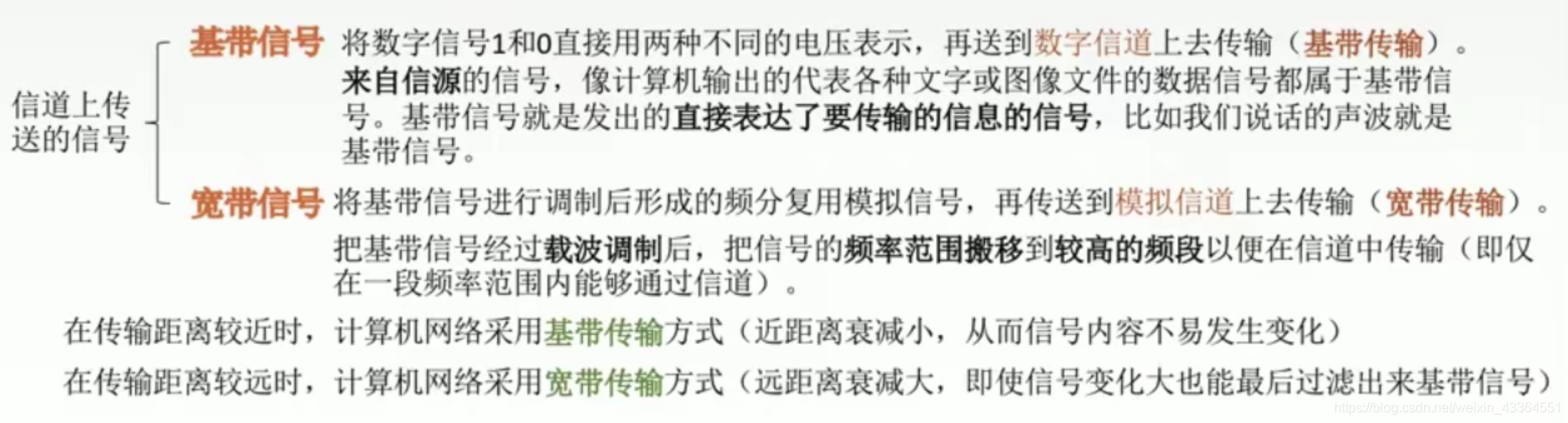

在这里插入图片描述

五、数据交换方式

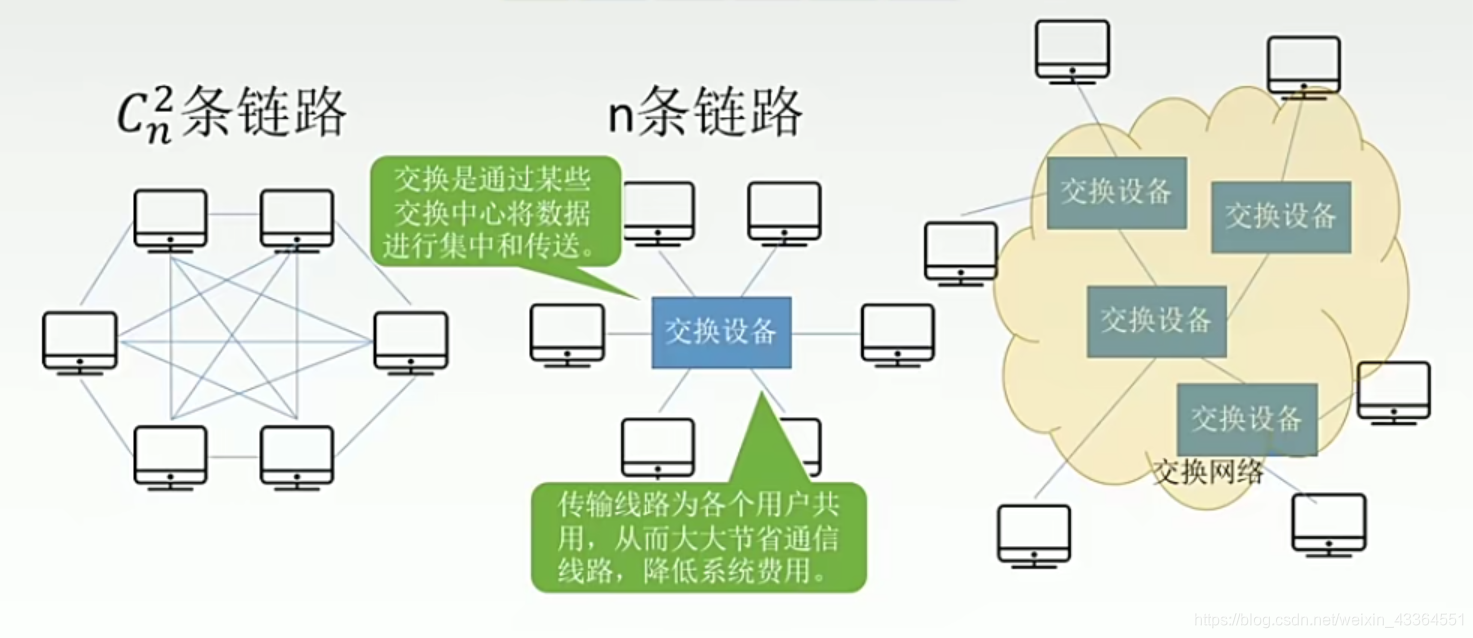

5.1、为什么需要数据交换

在这里插入图片描述

5.2、电路交换

电路交换原理：在数据传输期间，源节点与目的结点之间有一条由中间结点构成的专用物理连接路线，在数据传输结束之前，这条线路一直保持。
在这里插入图片描述
电路交换的阶段：建立连接 -> 通讯（数据交换）-> 释放连接（拆除电路）

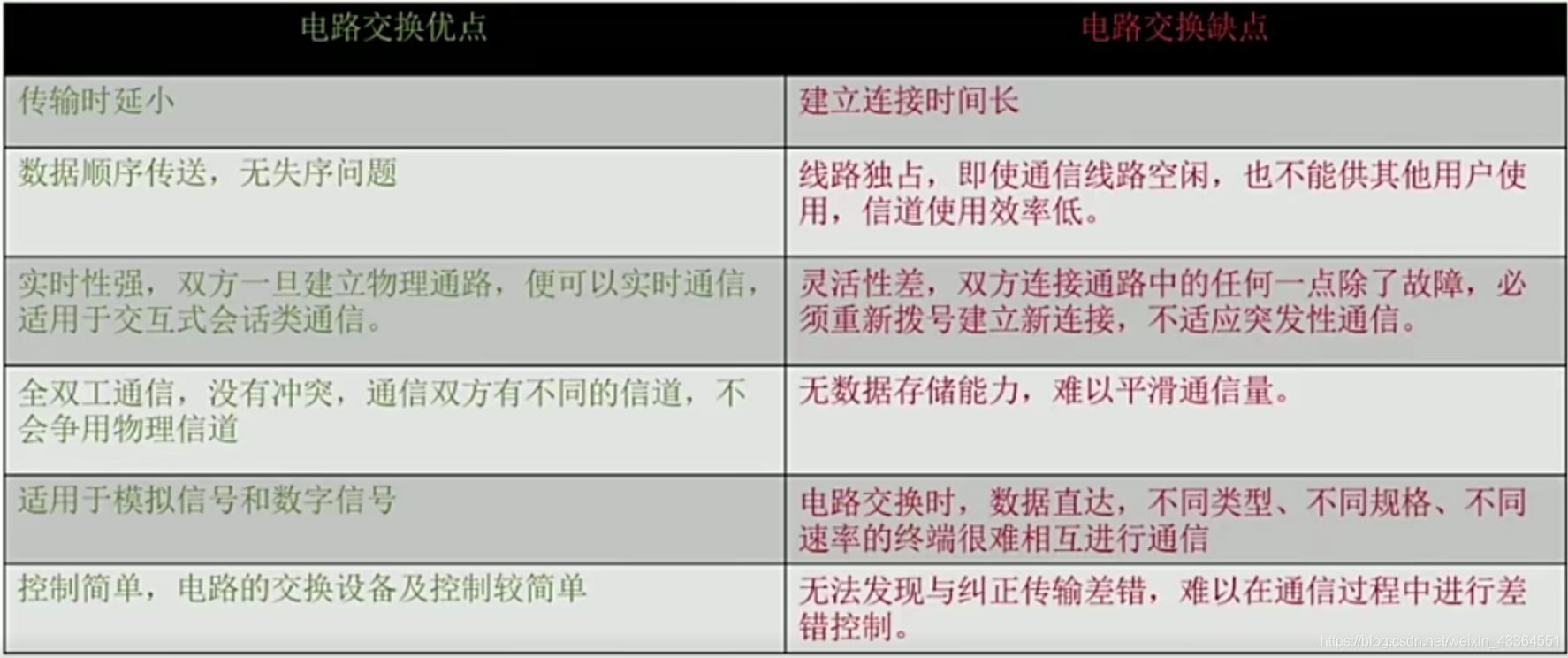

特点：独占资源，用户始终占用端到端的固定传输带宽，适用于远程批处理信息传输或系统间实时性要求较高的大量数据传输的情况。
在这里插入图片描述

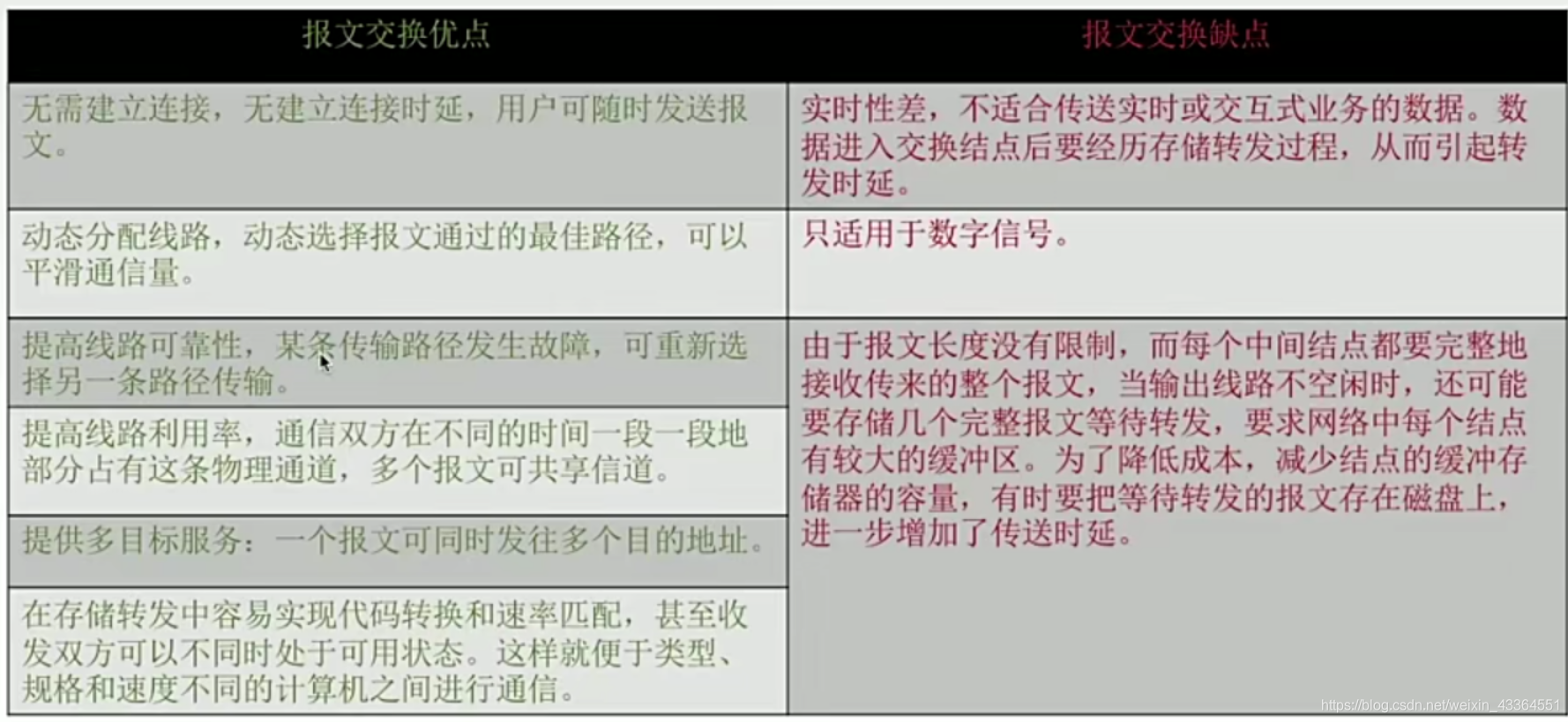

5.3、报文交换

报文：网络中交换与传输的数据单元，即站点一次性要发生的数据块。报文包含了将要发送的完整的数据信息，其长度很不一致，长度不限且可变。

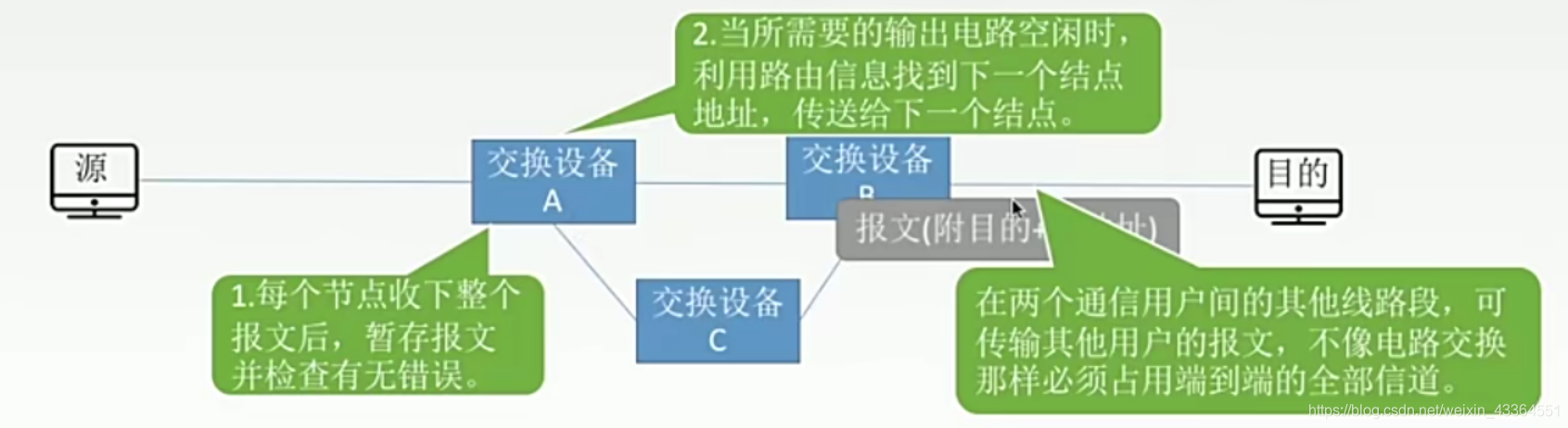

在这里插入图片描述
报文交换原理：无需在两个站点之间建立一条专用通路，其数据传输的单位是报文，传送过程采用存储转发方式。

在这里插入图片描述

5.4、分组交换

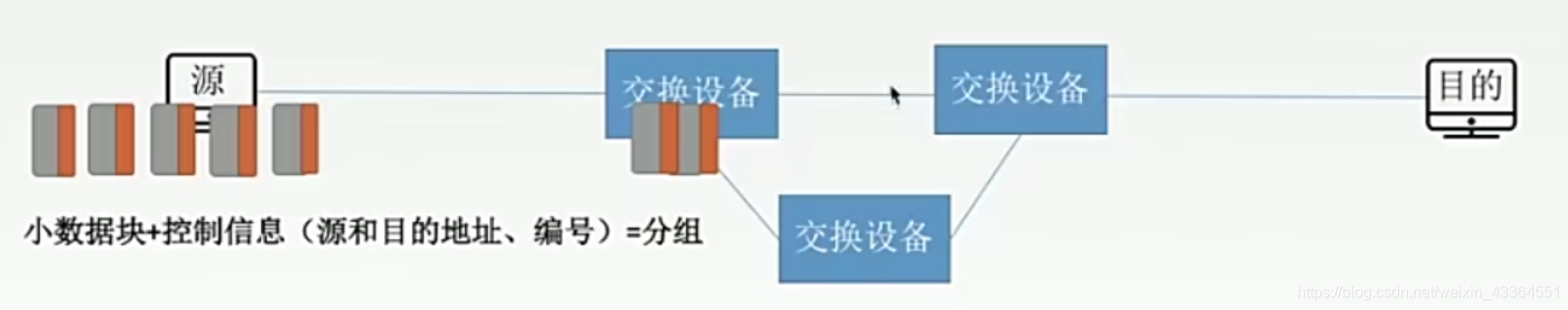

分组：大多数计算机网络都不能连续地传送任意长的数据，所以实际上网络系统把数据分成小块，然后逐块地发送，这种小块就称作分组。
在这里插入图片描述

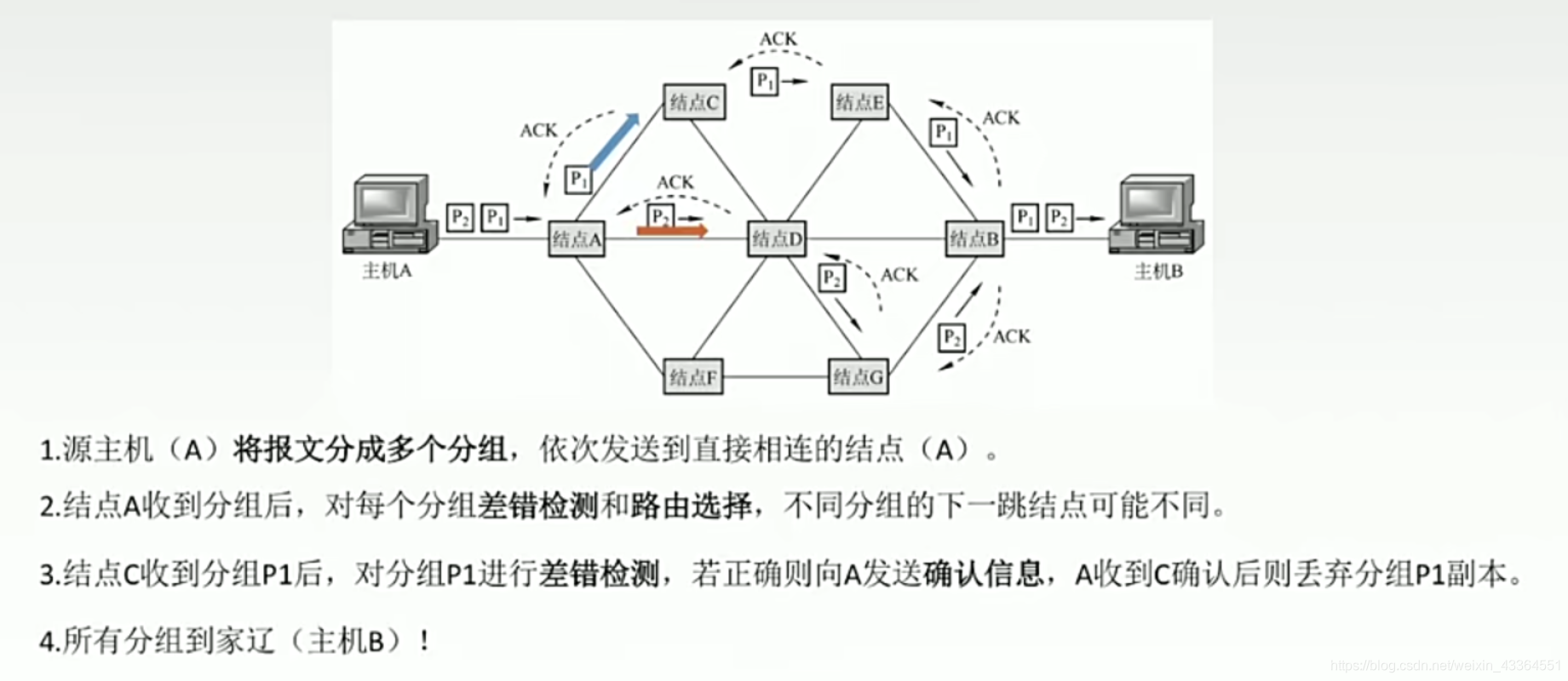

分组交换的原理：分组交换与报文交换的工作方式基本相同，都采用存储转发方式，主要差别在于，分组交换要限制所传输的数据单位的长度，一般选128B。发送节点首先对从终端设备送来的数据报文进行接收、存储，而后将报文划分成一定长度的分组，并以分组为单位进行传输和交换。接收节点将收到的分组组装成信息或报文。

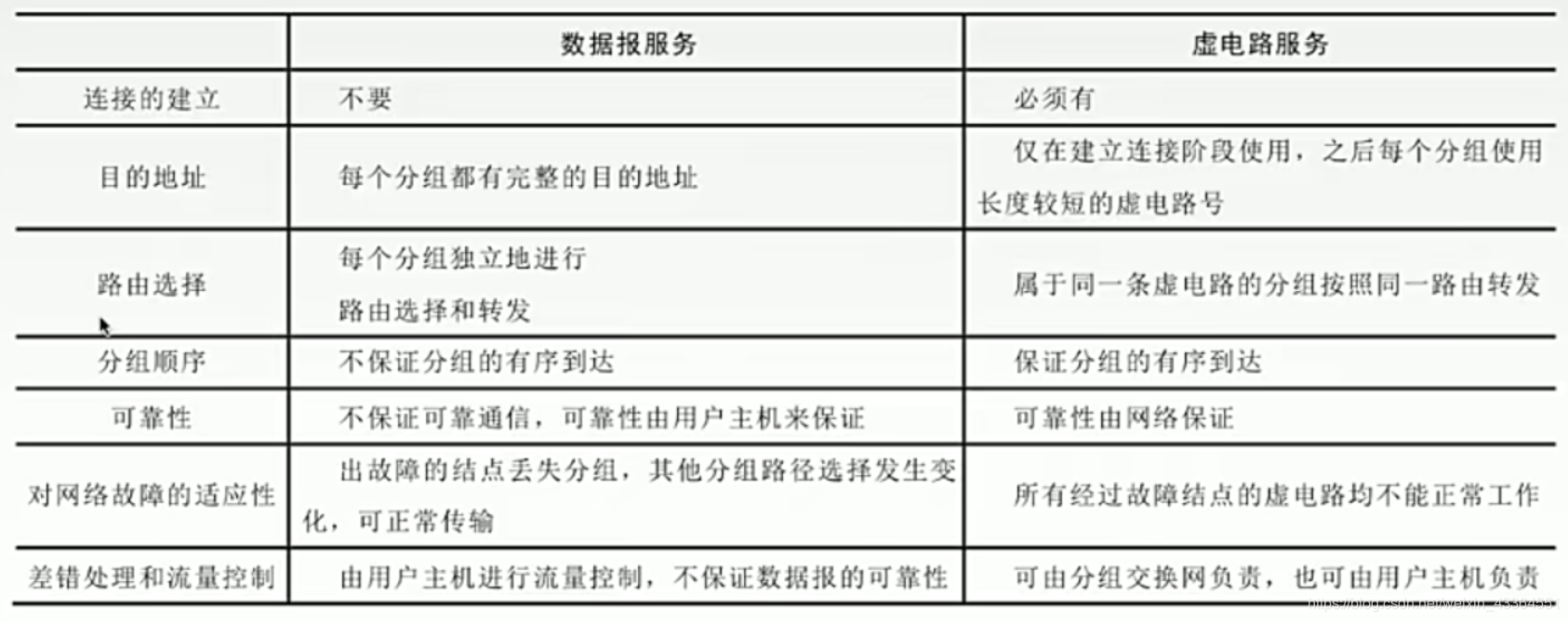

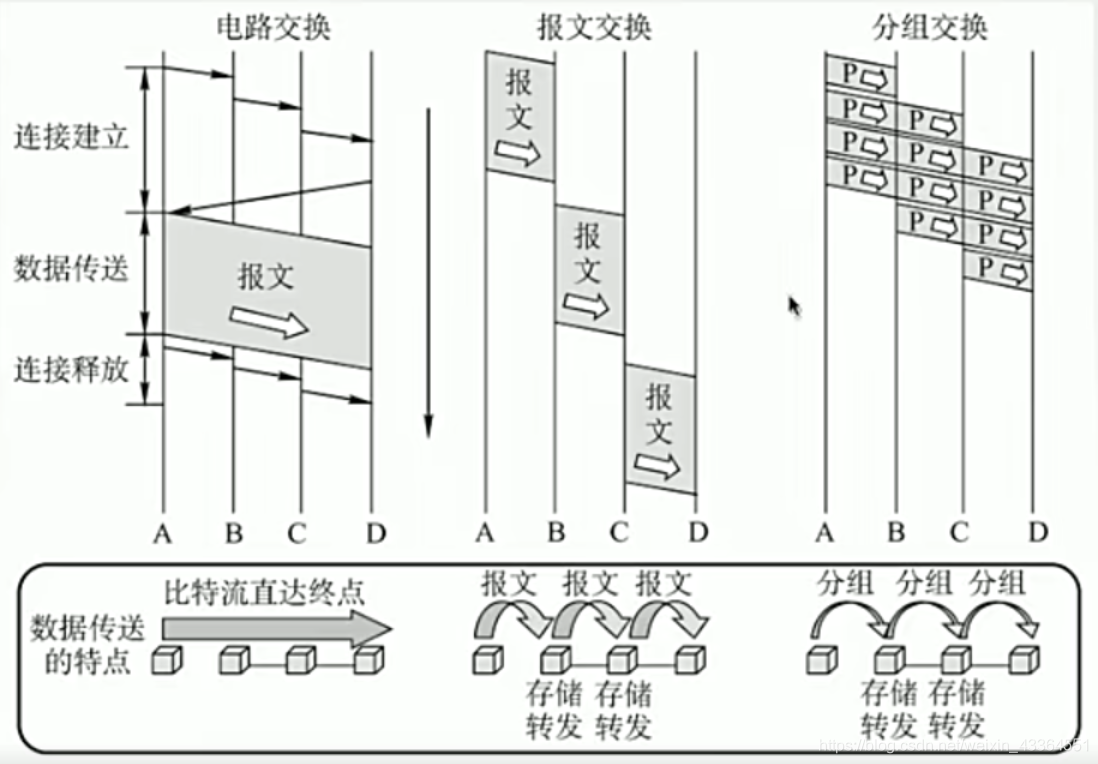

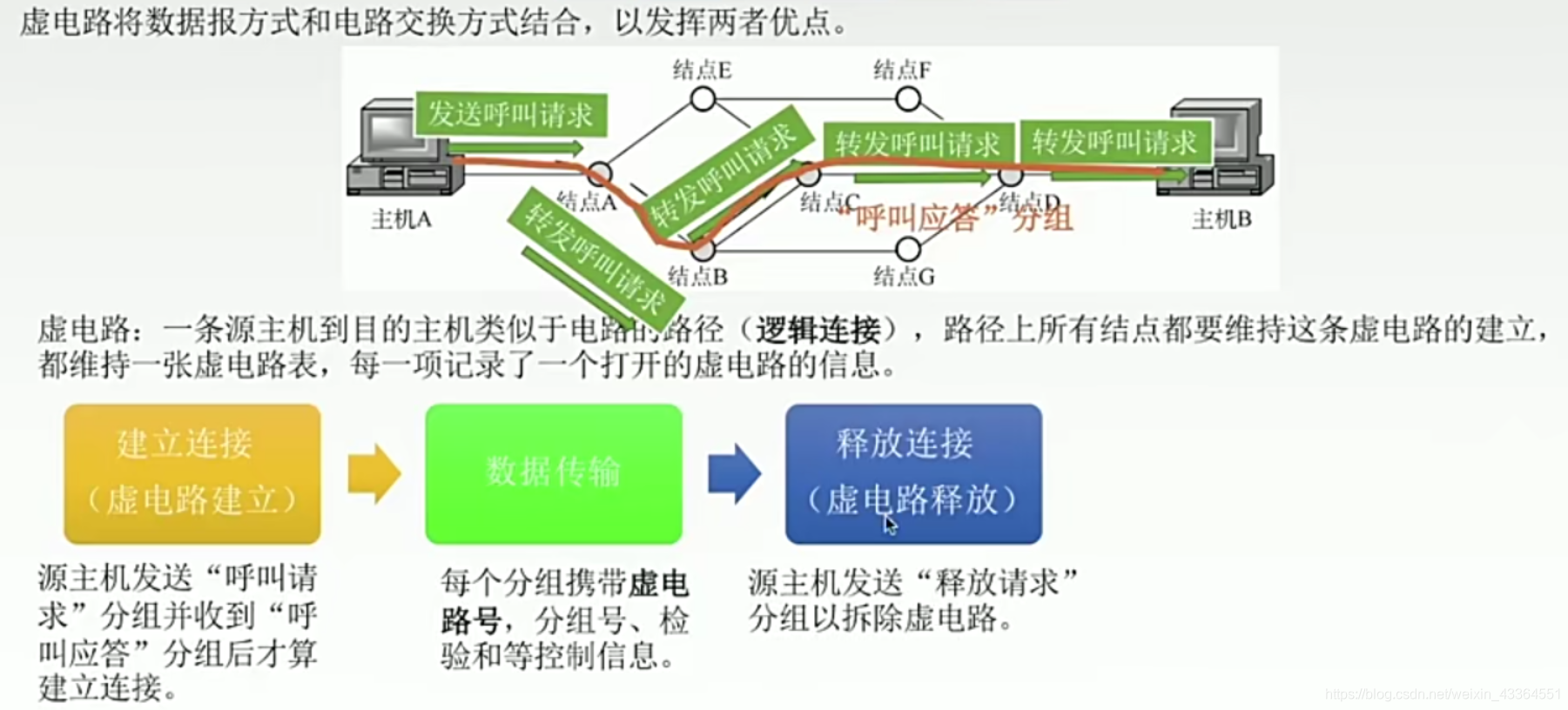

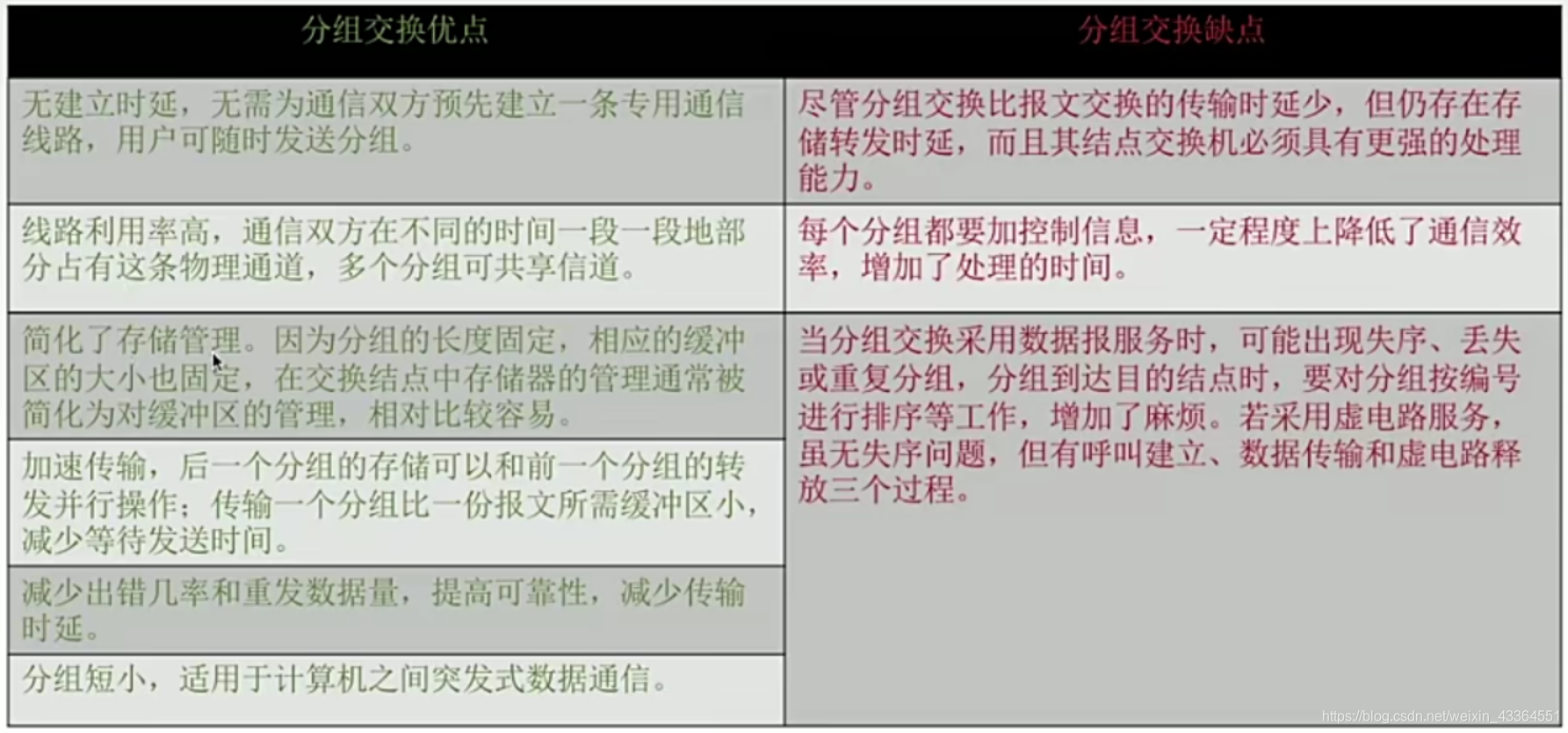

在这里插入图片描述
