为什么香农定理极限是-1.6dB【附代码】

香农定理（Shannon's Theorem）是信息论中的一个重要定理，描述了在有噪声的信道中，传输信息的最大速率，即信道容量。

---

香农定理回顾

香农定理的信道容量公式为：

其中：

• C是信道容量（比特/秒），
• B是带宽（Hz），
• S/N是信噪比（SNR）。

---

比特级信噪比的定义

比特级信噪比（Eb/N0）是指每比特能量与噪声功率谱密度的比值，其公式为：

其中：

• 𝐸𝑏 是每比特能量，

• 𝑁0 是噪声功率谱密度（𝑁0=𝑁/𝐵）。

---

推导比特级信噪比极限

根据香农定理，信道容量 C可以表示为：

将S/N用Eb/N0表示：

将其代入香农定理公式：

两边同时除以B：

令 C/B=R（频谱效率，单位为比特/秒/Hz），则：

化简后得到：

当 𝑅→0（即频谱效率趋近于 0）时，可以近似为：

---

MATLAB仿真

% 定义 R 范围（频谱效率dB）
R=0:0.001:10;
ebno=(2.^R-1)./R;
%信噪比转换为dB
ebno_db=10*log10(ebno);
% 绘图
figure;
plot(R,ebno_db,'LineWidth', 2, 'DisplayName', 'Shannon Capacity');
hold on;
ylabel('$E_b/N_0$ (dB)', 'Interpreter', 'latex');
xlabel('Spectrum Efficiency $R$ (bits/s/Hz)', 'Interpreter', 'latex');
title('Shannon Theorem and Eb/N0 Limit');
grid on;
legend show;
hold off;

---

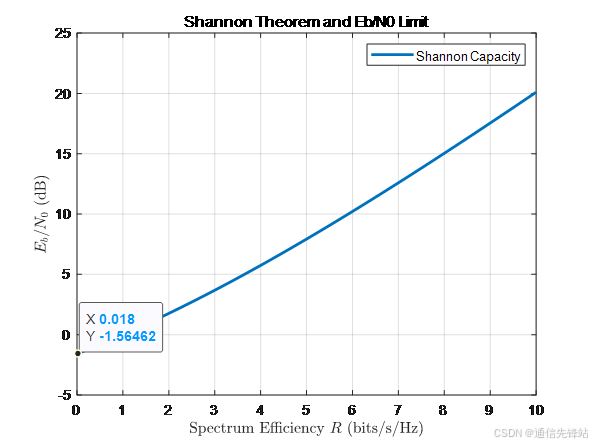

运行结果

从运行结果可以看出，在频谱效率0附近，信噪比为-1.56dB。

当然，我们也可以用matlab求极限的函数直接求出香农定理极限。

clear;
syms R;
ebno=(2.^R-1)./R;
%求香农定理极限
ebno_li=limit(ebno,R,0);
%转换dB
li_db=double(10*log10(ebno_li));
disp('香农定理极限:');
X = sprintf('%2f dB',li_db);
disp(X)

运行结果：
