类的六种关系----UML类图

类之间的关系----UML类图

在UML类图中，类与类之间存在6种关系分别为依赖、泛化(继承)、实现、关联、聚合与组合。

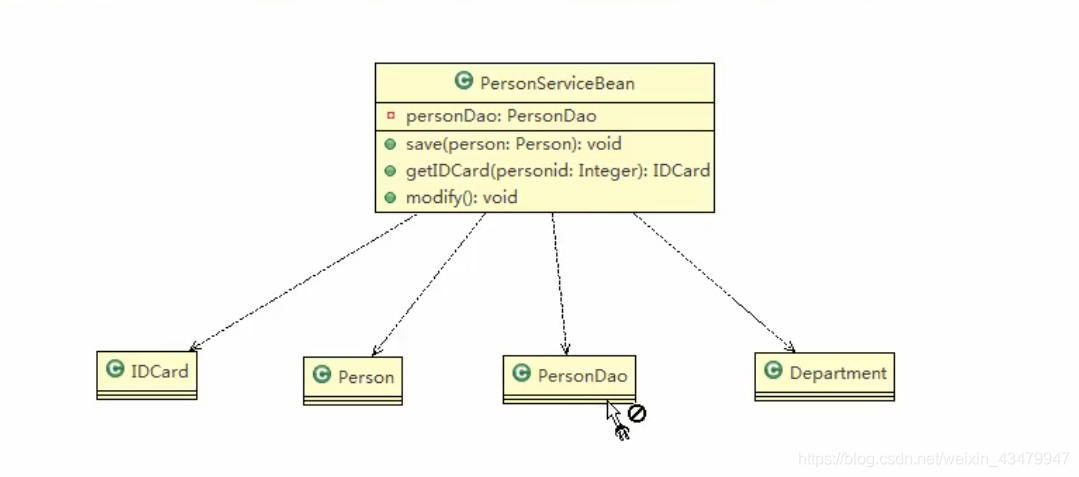

1. 依赖(Dependency)

只要在类中用到了对方，那么它们之间就存在依赖关系。

以下五种情况均可以构成依赖关系：

1. 类中用到了对方。
2. 如果是类的成员属性。
3. 如果是方法的返回类型。
4. 是方法接收的参数类型。
5. 方法中使用到。

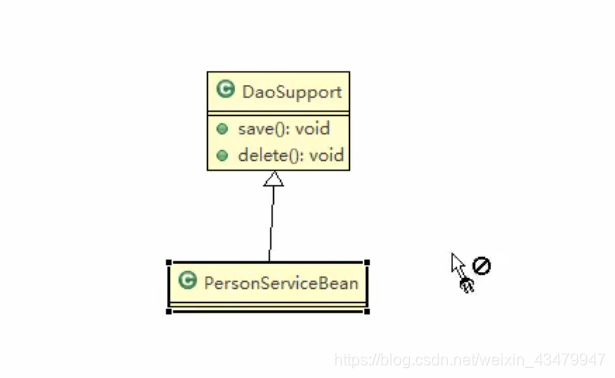

2. 泛化(也叫继承)(Generalization)

泛化关系实际上就是继承关系，它是依赖关系的特例。

如果A类继承了B类，那么我们就可以说A和B存在泛化关系。

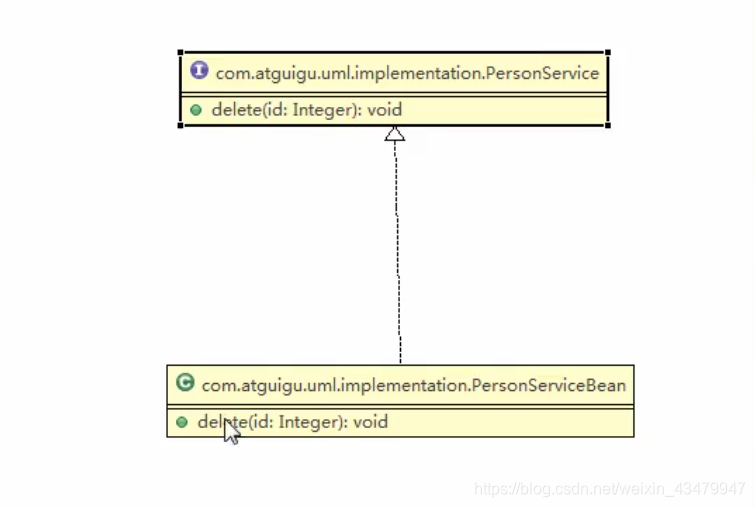

3. 实现(Implementation)

实现关系实际上就是A类实现B类，它也是依赖关系的特例。

4. 关联(Association)

关联关系实际上就是类与类之间的联系，它也是依赖关系的特例。

关联具有导航性：即双向关系和单向关系。

关联具有多重性：如"1"(表示有且仅有一个)，“0…”(表示0个或者多个)，“0，1”(表示0个或者1个)，“n…m”(表示n到m个都可以),“m…*”(表示至少m个)。

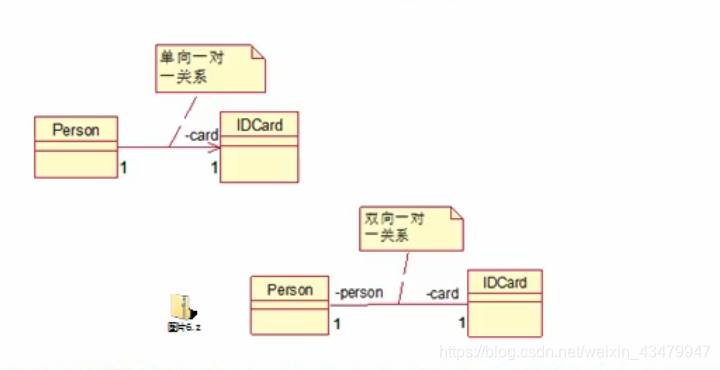

单向一对一关系如以下代码:

public class Person{
	private IDCard idCard;
}
public class IDCard{}

双向一对一关系如以下代码:

public class Person{
	private IDCard idCard;
}
public class IDCard{
	private Person person;
}

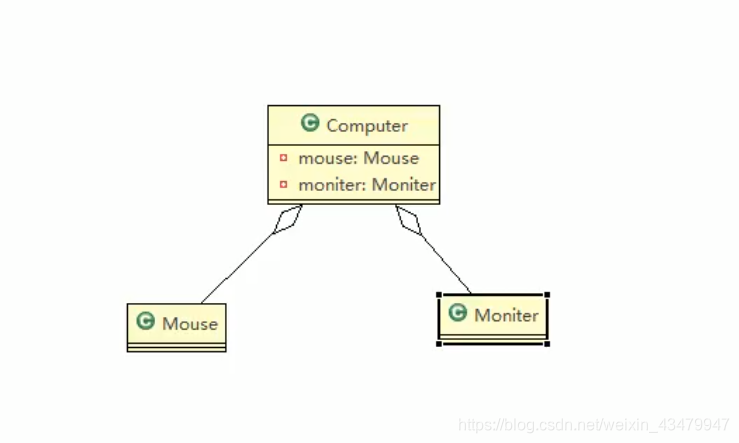

5. 聚合(Aggregation)

聚合关系表示的是整体和部分的关系，整体和部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性和多重性。

如：一台电脑有键盘(keybo ard)、显示器(monitor)，鼠标等组成，组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实现来表示，近似于自己组装了一台电脑。

6. 组合(Composition)

组合关系表示整体与部分不可以分开，代码表示如下：

public class Computer{
	private Mouse mouse = new Mouse();		//鼠标
	private Monitor monitor = new Monitor();	//键盘
}

实例化产生Computer电脑类时，鼠标和键盘也直接产生，类似于买了一台品牌原装电脑。
