软考常考的四种设计模式

1、观察者模式

1. 定义

观察者模式(Observer Pattern)： 定义对象间一种一对多的依赖关系，使得当每一个对象改变状态，则所有依赖于它的对象都会得到通知并自动更新。

2. 类型

观察者模式是一种对象行为型模式。

3. 别名

观察者模式的别名包括发布-订阅（Publish/Subscribe）模式、模型-视图（Model/View）模式、源-监听器（Source/Listener）模式或从属者（Dependents）模式。

4. 角色

• Subject（目标）：被观察者，它是指被观察的对象。 从类图中可以看到，类中有一个用来存放观察者对象的Vector 容器（之所以使用Vector而不使用List，是因为多线程操作时，Vector在是安全的，而List则是不安全的），这个Vector容器是被观察者类的核心，另外还有三个方法：attach方法是向这个容器中添加观察者对象；detach方法是从容器中移除观察者对象；notify方法是依次调用观察者对象的对应方法。这个角色可以是接口，也可以是抽象类或者具体的类，因为很多情况下会与其他的模式混用，所以使用抽象类的情况比较多。
• ConcreteSubject（具体目标）：具体目标是目标类的子类，通常它包含经常发生改变的数据，当它的状态发生改变时，向它的各个观察者发出通知。同时它还实现了在目标类中定义的抽象业务逻辑方法（如果有的话）。如果无须扩展目标类，则具体目标类可以省略。
• Observer（观察者）：观察者将对观察目标的改变做出反应，观察者一般定义为接口，该接口声明了更新数据的方法 update()，因此又称为抽象观察者。
• ConcreteObserver（具体观察者）：在具体观察者中维护一个指向具体目标对象的引用，它存储具体观察者的有关状态，这些状态需要和具体目标的状态保持一致；它实现了在抽象观察者 Observer 中定义的 update()方法。通常在实现时，可以调用具体目标类的 attach() 方法将自己添加到目标类的集合中或通过 detach() 方法将自己从目标类的集合中删除。

5. 类图

2、桥接模式

1. 定义

桥接模式是将抽象部分与它的实现部分分离，使它们都可以独立地变化。它是一种对象结构型模式，又称为柄体(Handle and Body)模式或接口(Interfce)模式。

2. 类型

桥接模式是一种结构型模式。

3. 角色

• 抽象化(Abstraction)角色：抽象化给出的定义，并保存一个对实现化对象的引用。
• 修正抽象化(RefinedAbstraction)角色：扩展抽象化角色，改变和修正父类对抽象化的定义。
• 实现化(Implementor)角色：这个角色给出实现化角色的接口，但不给出具体的实现。必须指出的是，这个接口不一定和抽象化角色的接口定义相同，实际上，这两个接口可以非常不一样。实现化角色应当只给出底层操作，而抽象化角色应当只给出基于底层操作的更高一层的操作。
• 具体实现化(ConcreteImplementor)角色：这个角色给出实现化角色接口的具体实现。

4. 类图

3、访问者模式

1. 定义

访问者模式提供一个作用于某种对象结构上的各元素的操作方式，可以使我们在不改变元素结构的前提下，定义作用于元素的新操作。

2. 类型

访问者模式(Visitor Pattern)是对象行为型(Behavioral)设计模式

3. 角色

• Vistor（抽象访问者）：为该对象结构中具体元素角色声明一个访问操作接口。

• ConcreteVisitor（具体访问者）：每个具体访问者都实现了Vistor中定义的操作。

• Element（抽象元素）：定义了一个accept操作，以Visitor作为参数。

• ConcreteElement（具体元素）：实现了Element中的accept()方法，调用Vistor的访问方法以便完成对一个元素的操作。

• ObjectStructure（对象结构）：可以是组合模式，也可以是集合；能够枚举它包含的元素；提供一个接口，允许Vistor访问它的元素。

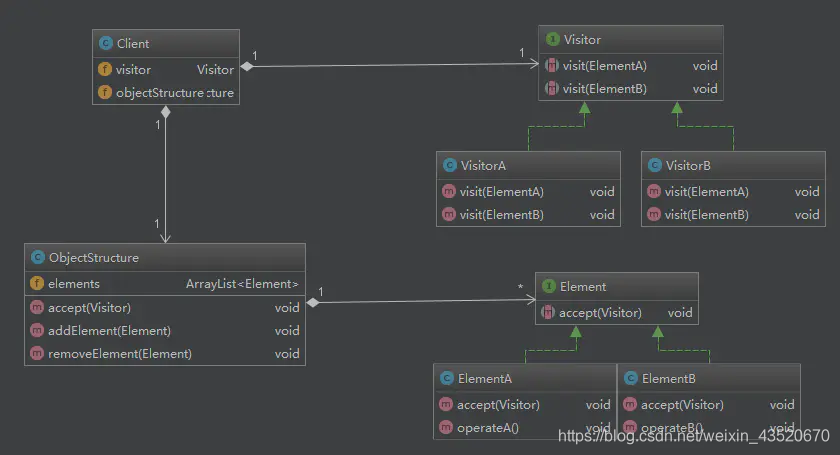

4. 类图

4、策略模式

1. 定义

策略模式(Strategy Pattern)：定义一系列算法，将每一个算法封装起来，并让它们可以相互替换。策略模式让算法独立于使用它的客户而变化，也称为政策模式(Policy)。

2. 类型

策略模式是一种对象行为型模式。

3. 角色

• Context: 环境类
• Strategy: 抽象策略类
• ConcreteStrategy: 具体策略类

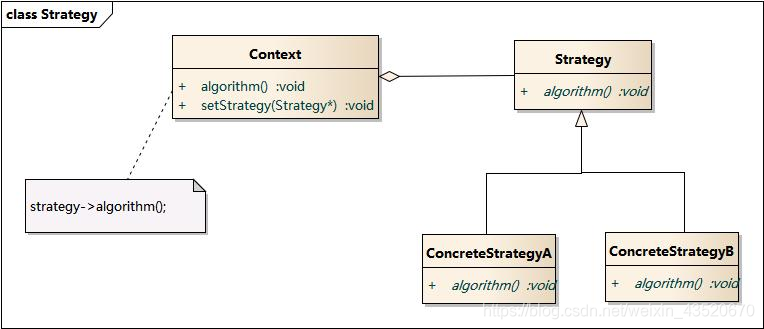

4. 类图
