AUTOSAR知识点 之 Dem （三）：基于ETAS工具ISOLAR-AB配置实现DEM分析

最新推荐文章于 2024-11-19 10:39:38 发布
最新推荐文章于 2024-11-19 10:39:38 发布
阅读量1.3k 收藏 12
点赞数 5
分类专栏： CP-AUTOSAR 模块解析 文章标签： AUTOSAR Dem
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43580890/article/details/132875896
版权
CP-AUTOSAR 模块解析 专栏收录该内容
58 篇文章 163 订阅 ¥69.90 ¥99.00
订阅专栏
本文详细介绍了AUTOSAR中的Dem（Diagnostic Event Manager）配置，包括DemGeneral和DemConfigSet两大模块，涵盖了各种配置参数、回调函数、数据元素、冻结帧记录等方面，旨在帮助读者理解Dem在故障管理和存储中的关键作用及配置方法。
摘要由CSDN通过智能技术生成

目录

1、概述

2、DemGeneral

2.1、通用配置参数

2.2、DemCallbackDTCStatusChanged

2.3、DemCallbackEventStatusChanged

2.4、DemClients

2.5、DemDataElementClasses

2.6、DemDidClasss

2.7、DemExtendedDataRecordClass

2.8、DemExtendedDataClasses

2.9、DemFreezeFrameClass

2.10、DemFreezeFrameRecordClasss

2.11、DemFreezeFrameRecNumClass

2.12、DemNvRamBlocklds

2.13、DemPrimaryMemory

3、DemConfigSet

3.1、DemDebounceCounterBasedClass

3.2、DemComponent

3.3、DemDTCAttributes

3.4、DemDTC

3.5、DemEventParameter

1、概述

        Dem全称为Diagnostic Event Manager，负责故障事件的处理、故障数据的存储和管理。简单说其功能是故障事件确认前的故障debounce，故障事件确认时的故障数据存储，故障发生后的故障老化、故障替代（AUTOSAR的故障存储策略）。

        AUTOSAR标准中对Dem模块最上层分了两菜单栏，分别是DemConfigSet，DemGeneral。其中DemConfigSet负责不同DTC、event等的配置，DemGeneral负责DTC、event的共用部分，包括冻结帧、扩展帧、使能条件等。

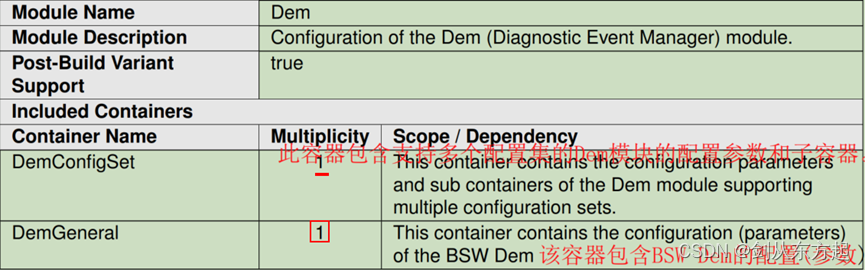

        AUTOSAR规范里面规定如下：
