AUTOSAR知识点 之NvM（一）：存储栈整体介绍（偏从ASW到BSW的配置与基础概念性质）

目录

1、概述

2、Block概念

2.1、RAM Block

2.2、ROM Block

2.3、NV Block

2.4、Administrative Block

3、NVM的块类型

3.1、Native NVRAM Block

3.2、Redundant NVRAM block

3.3、Dataset NVRAM block

4、数据恢复

5、存储场景:循环存储、立即存储、关机存储

5.1、循环存储：Store cyclically

5.2、下电存储：Store at shutdown

5.3、立即存储：Store immediately

6、ISOLAR-AB整体配置分析

6.1、ASW配置

6.2、BSW配置

6.2.1、NVM配置

6.2.2、MemIf配置

6.2.3、FEE配置

6.3、RTE配置

6.4、EcuM配置

6.5、BswM配置

6.6、CRC配置

1、概述

        可变和持久是ECU内部数据的属性。实际上，在ECU运行时需要更改数据，并在整个电源周期中保持数据可用。这些数据需要存储在非易失性存储器中。非易失性存储器中的数据称为NV数据。NVRAM块是管理和存储NV数据块所需的整个结构。

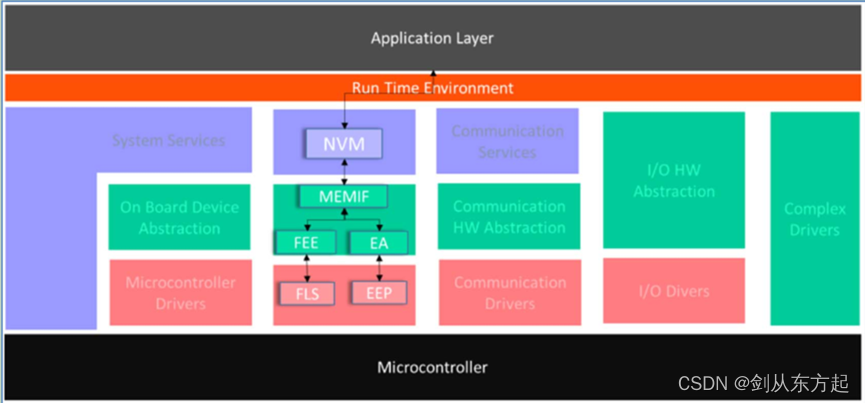

下图显示了AUTOSAR中的内存堆栈:

        从上图可以看出，存储栈的分层结构，FEE的含义是Flash模拟EEPROM，理论上实现虚拟理论上不限次数的擦写。

        在实际项目里面FEE一般用芯片自带的DFLASH，例如英飞凌、NXP的芯片。
