航芯ACM32G103开发板评测 06 1.28圆形屏幕 LVGL移植

软硬件平台

航芯ACM32G103开发板
1.28寸圆形彩色TFT显示屏高清IPS 模块240X240 SPI接口 GC9A01驱动芯片
LVGL V8.3.1源码

LVGL

LVGL（Light and Versatile Graphics Library）是一个免费的开源图形库，提供创建具有易于使用的图形元素、漂亮的视觉效果和低内存占用的嵌入式 GUI。

LVGL 是一款具有丰富的部件，具备高级图形特性，支持多种输入设备，多国语言和独立于硬件之外等免费的开源图形库。接下来我们来看一下 LVGL 图形用户库的主要特点：

强大的构建块：按钮、图表、列表、滑块、图像等部件。
具有高级图形属性：具有动画、抗锯齿、不透明度、平滑滚动的高级图形。
支持各种输入设备：如触摸、鼠标、键盘、编码器。
支持多语言：UTF-8 编码。
支持多显示器：它可以同时使用多个 TFT 或者单色显示器。
支持多种样式属性：它具有类 CSS 样式的完全可定制的图形元素。
独立于硬件之外：它与任何微控制器或显示器一起使用。
可扩展性：它能够以小内存运行(最低 64 kB 闪存，16 kB RAM 的 MCU)。
支持操作系统、外部存储器和 GPU(不是必需的)。
具有高级图形效果：可进行单帧缓冲区操作。
纯 C 编写： C 语言编写以获得最大的兼容性。

快速移植过程

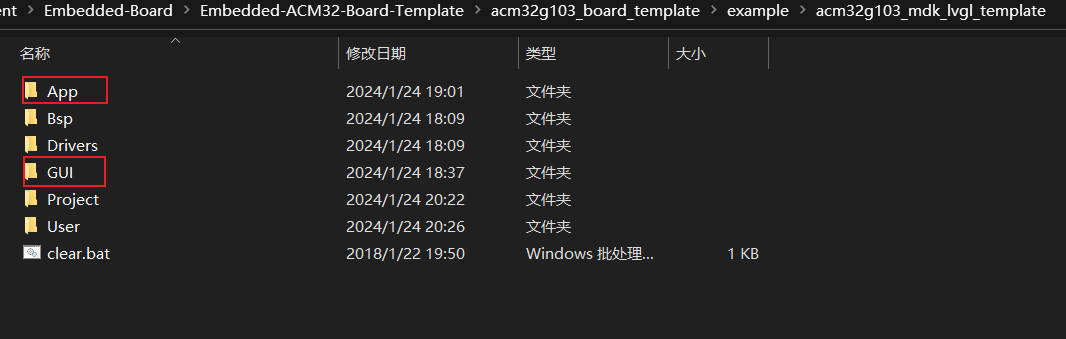

在已有的ACM32G103RCT6 TFT 裸机移植LVGL的工程模板上进行修改添加LVGL源代码文件

【ACM32G103RCT6】5-基于RGB_TFT裸机移植LVGL

在这里插入图片描述

2.在已有的工程模板上，添加GC9A01驱动屏幕代码

在这里插入图片描述

3.在KEIL添加相关源文件，添加相关路径，删除之前的屏幕驱动文件

在这里插入图片描述

4.修改lv_port_disp屏幕显示接口文件

在这里插入图片描述

5.添加LCD屏幕初始化函数，绘图绘点函数

/**********************
 * STATIC FUNCTIONS
 **********************/

/*Initialize your display and the required peripherals.*/
static void disp_init(void)
{

  /*You code here*/
        LCD_Init();
        LCD_BLK_SET;//通过IO控制背光亮
}

volatile bool disp_flush_enabled = true;

/* Enable updating the screen (the flushing process) when disp_flush() is called by LVGL
 */
void disp_enable_update(void)
{

  disp_flush_enabled = true;
}

/* Disable updating the screen (the flushing process) when disp_flush() is called by LVGL
 */
void disp_disable_update(void)
{

  disp_flush_enabled = false;
}

/*Flush the content of the internal buffer the specific area on the display
 *You can use DMA or any hardware acceleration to do this operation in the background but
 *'lv_disp_flush_ready()' has to be called when finished.*/
static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area,
